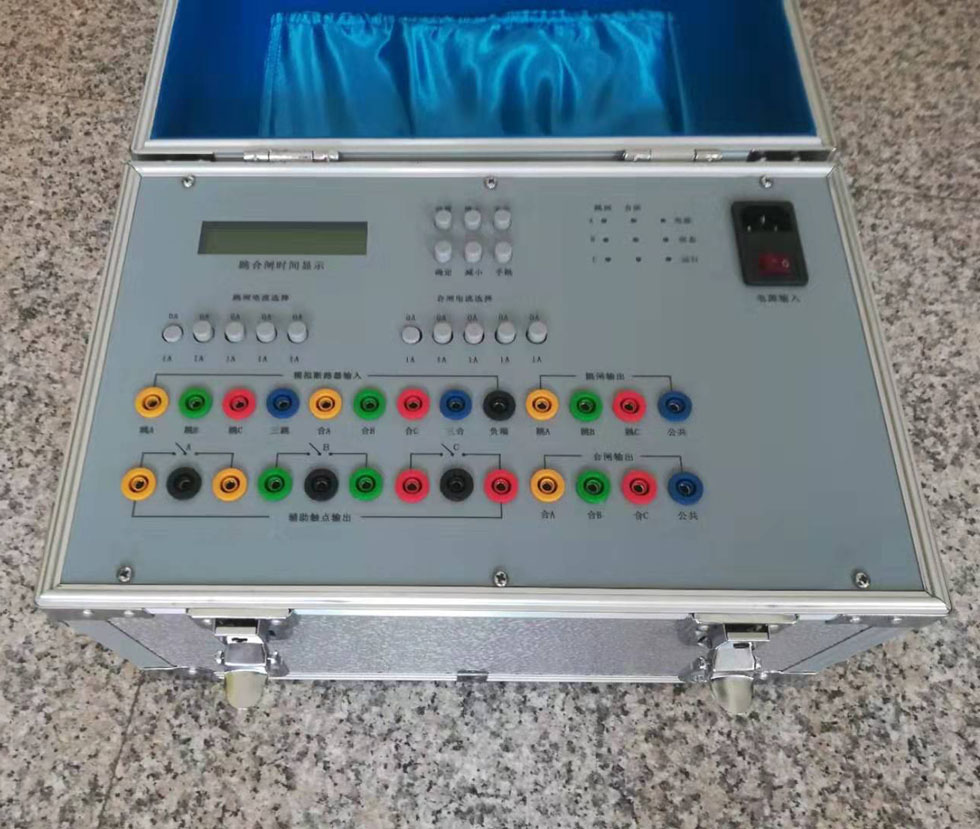

微機型模擬斷路器價格 微機型模擬斷路器供應商 微機型模擬斷路器廠家報價【青島華能遠見電氣有限公司】

微機型模擬斷路器價格 微機型模擬斷路器供應商 微機型模擬斷路器廠家報價【青島華能遠見電氣有限公司】該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點?？梢酝瓿呻娏ο到y(tǒng)繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。 本裝置是以微處理器核心設計而成?？傮w結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 ?？傮w結構框圖如下： 二．技術指標 1．跳閘時間： 0-600ms (可根據用戶要求定制) 2．合閘時間： 0-600ms (可根據用戶要求定制) 3．跳閘電流： 1A、2.5A、5A(可根據用戶要求定制) 4．合閘電流： 1A、2.5A、5A(可根據用戶要求定制) 5．跳合閘電壓： DC220V、DC110V 輔助觸點容量A，B，C： AC220V 3A 6．環境條件： 溫度： -25°---+55°C 相對濕度： ≤80% 7．體積： 360×220×180mm? 8．重量： 5Kg 三．工作原理 模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從0到200ms間整定，跳合閘電流可按1A、2.5A、5A整定。 本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。 三 主要技術指標 1.供電電源：AC220V±10% 2.跳/合閘操作電源電壓：DC110V、220V 3.跳/合閘線圈電阻選擇：100Ω、200Ω、400Ω 4.合閘時間選擇：100ms、200 ms 5.跳閘時間選擇：30 ms~99 ms，步長1 ms（當設置小于30 ms時取為30 ms） 6.模擬斷路器常開/常閉接點容量：30A220V AC 7.可選擇分相操作/三相操作
