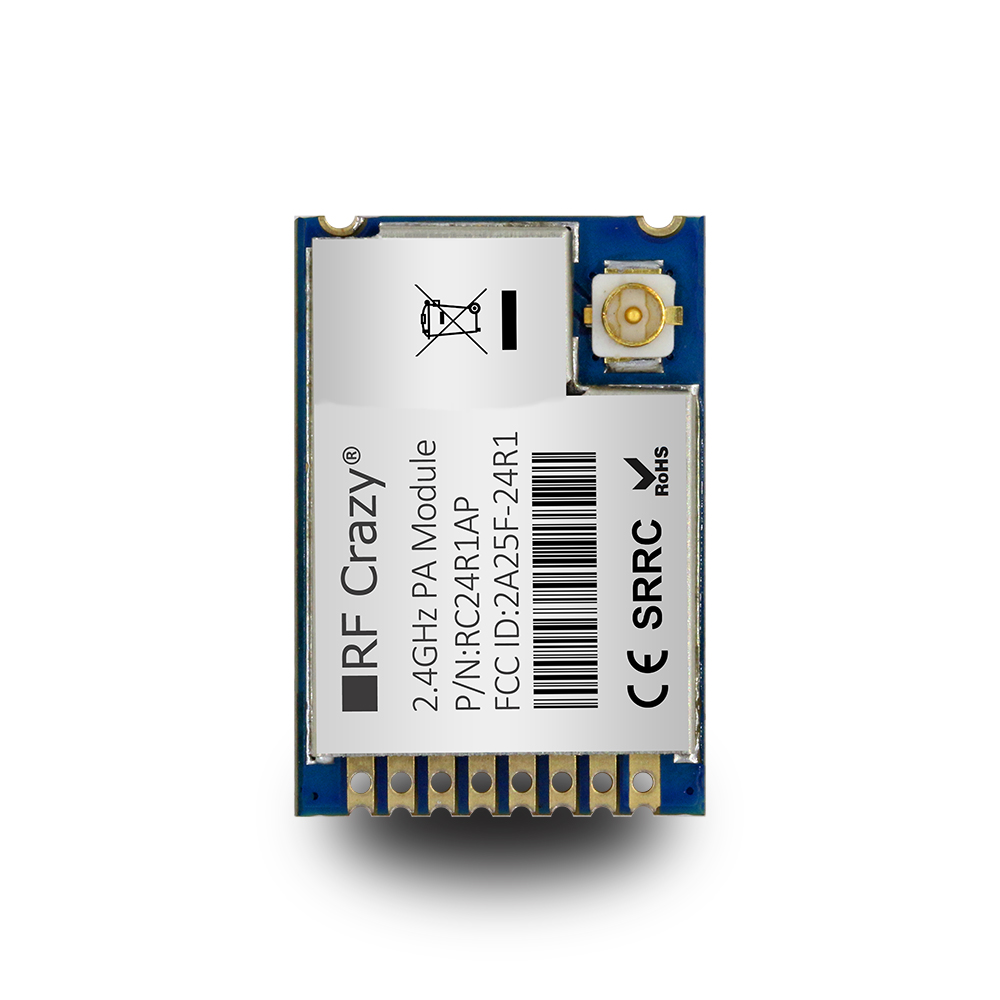

基于Si24R1對比CC2500nRF24L012.4GHz射頻前端放大器PA無線射頻模塊
[Si24R1
CC2500
2.4GHz模塊
nRF24L01
無線模塊]
深圳市無線射頻模塊廠家
價格： 電議
物流： 廣東 深圳市 寶安區| 賣家支付運費
可銷售總量： 30000件
手機： 13417394552 郵箱： wonbs@rfcrazy.com
傳真： 尚未完善 地址： 廣東 深圳市
[Si24R1 CC2500 2.4GHz模塊 nRF24L01 無線模塊]
郵箱：
手機：
- 品牌： RF CRAZY
- 型號： RC2300A
- 信息傳送內容： 數據
- 支持網絡： 點對點
- 頻段： 2.4GHz
- 發射功率： +15dBm
- 短信息模式： MO
- 外形尺寸： 19.0 * 13.0*2.1mm
RC24R1AP是智漢科技 RF Crazy? 開發的一款通用型低功耗、高性能的無線射頻收發模塊，它集成了一顆2.4GHz射頻收發器 SI24R1 和射頻前端芯片 GC1101，專為低功耗遠距離無線場合設計。
RC24R1AP的工作頻率范圍為2400MHz-2525MHz，支持 GFSK/FSK 數字調制與解調方式，數據傳輸速率可以調節，支持 2Mbps,1Mbps,250Kbps 三種數據速率。發射功率+20dBm（可調），接收靈敏度-83dBm @2MHz，RC24R1AP針對低功耗應用場合進行了特別優化，在關斷模式下，電流僅為 1uA； 在待機模式下，電流為 15uA，并且可以在最長 130uS 時間內開始數據的收發。
RC24R1AP具有非常低的系統應用成本，只需要一個 MCU 和少量外圍無源器件即可組成一個無線數據收發系統。
特性
? 工作在 2.4GHz ISM 頻段
? 調制方式：GFSK/FSK
? 數據速率：2Mbps/1Mbps/250Kbps
? 超低關斷功耗：1uA
超低待機功耗：15uA
? 接收靈敏度：-83dBm @2MHz
? 發射功率：+20dBm
? 接收電流(2Mbps)：15mA
發射電流(2Mbps): 120mA(20dBm)
? 內部集成高 PSRR LDO
? 寬電源電壓范圍：1.9-3.6V
寬數字 I/O 電壓范圍:1.9-5.25V
? 快速啟動時間： ≤ 130uS
? 10MHz 四線 SPI 接口
? 內部集成智能 ARQ 基帶協議引擎
? 收發數據硬件中斷輸出
? 支持 1bit RSSI 輸出
? 極少外圍器件,降低系統應用成本
應用領域
? 無線鍵鼠
? 無線遙控
? 體感設備
? 有源RFID
? 智能電網
? 智能家居
? 無線音頻
? 低功耗自組網無線傳感網節點
參數
| 芯片型號 | SI24R1 + GC1101 |
| 工作頻段 | 2403 - 2480 MHz |
| 信號調制 | (G)FSK/(G)MSK |
| 通信速率 | 2Mbps/1Mbps/250Kbps |
| 發射功率 | +20 dBm |
| 接收靈敏度 | -83 dBm |
| 功耗 | 接收電流(2Mbps)：15mA 發射電流(2Mbps)：120mA(+20dBm) |
| 晶振頻率 | 16 MHz |
| 工作電壓 | 2.0 ~ 3.6V，推薦為 3. 3V |
| 封裝方式 | SMD |
| 天線 | IPEX或外接天線 |
| 模塊尺寸 | 19.0 * 13.0*2.1 mm |
| 工作溫度 | -40 ℃ ～ +85 ℃ |
模塊尺寸與引腳定義
圖 3. RC24R1AP 尺寸圖
圖 4. RC24R1AP 引腳定義圖（Top View）
引腳定義表
| 引腳序號 | 名稱 | 功能 | 備注 |
| 1 | VCC | POWER | 供電電源，范圍2.0-3.6V，推薦3.3V |
| 2 | CE | 輸入 | 模塊控制引腳 |
| 3 | CSN | 輸入 | 模塊片選引腳，用于開始一個 SPI 通信 |
| 4 | SCK | 輸入 | 模塊 SPI 總線時鐘 |
| 5 | MOSI | 輸入 | 模塊 SPI 數據輸入引腳 |
| 6 | MISO | 輸出 | 模塊 SPI 數據輸出引腳 |
| 7 | IRQ | 輸出 | 模塊中斷信號輸出，低電平有效 |
| 8 | GND | - | 接地引腳 |
| 9 | NC | - | GPIO |
| 10 | NC | - | 外部天線引腳 |
