- 品牌： RF CRAZY
- 型號： RC1268A
- 信息傳送內容： 數據
- 支持網絡： LPWAN
- 頻段： 433MHz/868MHz
- 發射功率： +20dBm
- 短信息模式： MO
- 外形尺寸： 17.0*16.0*2.2 mm

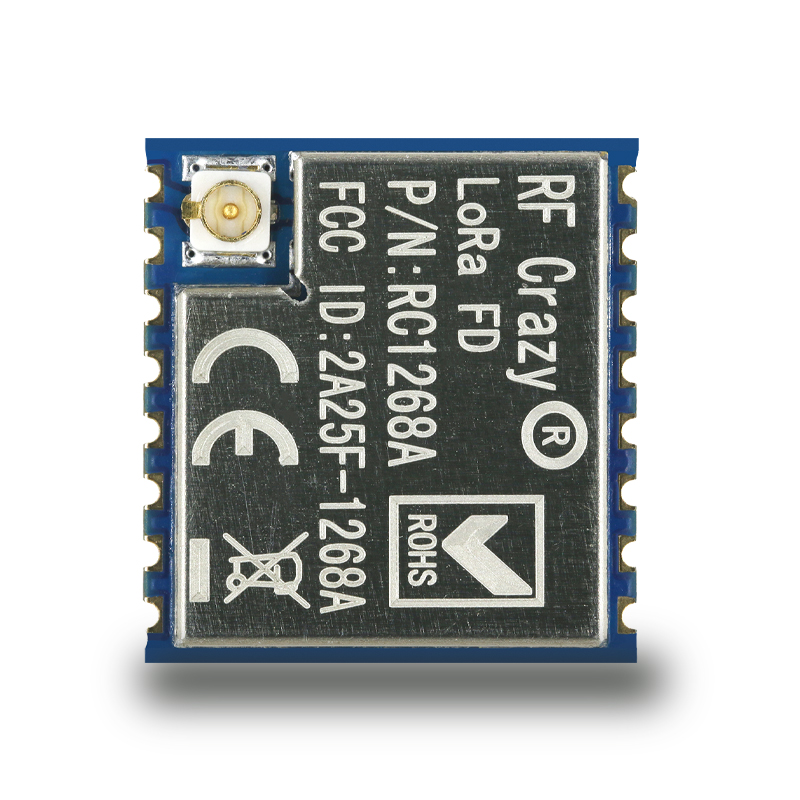

RC1268A是智漢科技RF Crazy?基于Semtech?SX1268射頻收發器設計的一款高性能、超低功耗、小體積、低成本的LoRa?模塊。它支持傳統(G)FSK模式和LoRa調制功能，高達 +22 dBm傳輸功率，可保障遠距離擴頻通信。僅 4.2 mA 的有源接收消耗電量，系專為實現長電池壽命而設計。

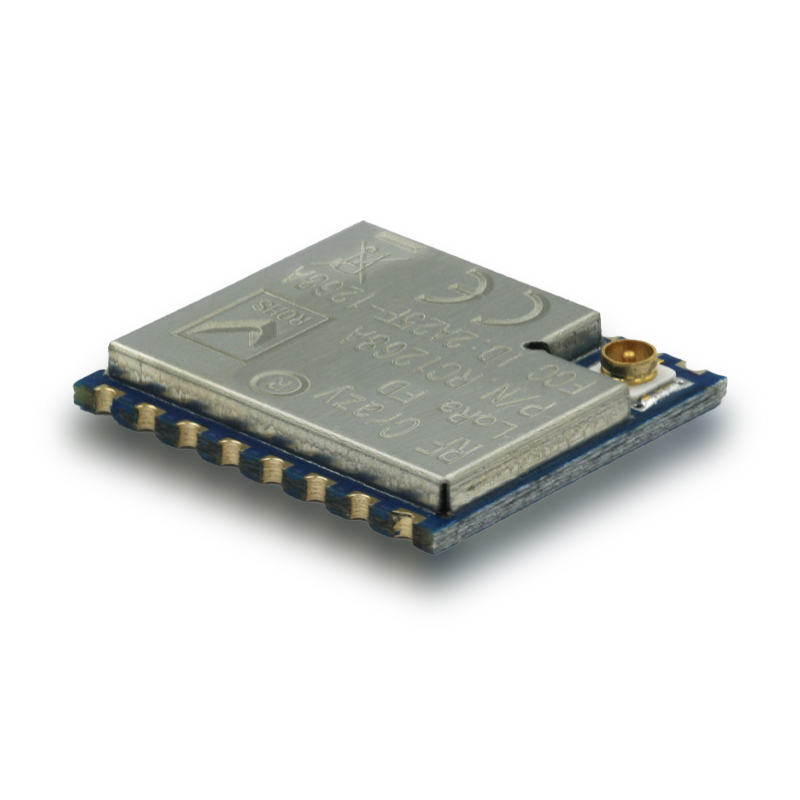

RC1268A采用郵票焊接口形式，提供IPEX天線座以及外接天線引腳。這樣使您可以方便地將該模塊集成到設備主板上，大大節省您在整個產品設計過程中的預算和時間。
RC1268A 模塊高度適用于智能農業、智慧城市、無線抄表、傳感器網絡、無線通信等遠程超低功耗廣域物聯網場景。
特性
? 覆蓋410MHz - 525MHz 的連續頻率范圍
? 高達+22 dBm 輸出功率
? 極低的接收電流消耗：4.6 mA
? LoRa 的可編程比特率范圍為 1.76 kbps 到 62.5，FSK 為 300 kbps
? 高靈敏度：低至 -148 dBm
? 在 LoRa 模式下，共信道抑制為 19 dB
? FSK、GFSK、MSK、GMSK、LoRa 和長距離 FHSS 調制
? 支持LoRaWAN開發適用于 多個頻段，結合 LoRaWAN 網關，快速接入 TTN（The Things Network）等云服務器
? 基于超快速AFC的自動通道活動檢測(CAD)
? 內置位同步器，可用于時鐘恢復
應用領域
? 智能電表
? 供應鏈和物流
? 樓宇自動化
? 農業傳感器
? 智慧城市
? 零售店傳感器
? 資產跟蹤
? 街道照明
? 倒車?yán)走_(dá)
? 環境傳感器
? 醫療保健
? 安全傳感器
? Remote cool applications
參數
| 芯片型號 | SEMTECH SX1268 |
| 工作頻段 | 410 - 525 MHz |
| 信號調制 | LoRa / (G)FSK |
| 通信速率 | 0.018~62.5Kbps(LoRa) 0.6~300Kbps((G)FSK) |
| 發射功率 | +22 dBm |
| 接收靈敏度 | -148 dBm |
| 功耗 | 深度睡眠模式電流：600 nAu IDDTX @+15dBm：48mA IDDRX @DC-DC：5.7mA @LDO：10.1 mA |
| 晶振頻率 | 32 MHz |
| 工作電壓 | 1.8 ~ 3.9V，推薦為 3. 3V |
| 封裝方式 | SMD |
| 通訊接口 | SPI |
| 天線 | IPEX或外接天線 |
| 模塊尺寸 | 17 * 16.0*2.2 mm |
| 工作溫度 | -40 ℃ ～ +85 ℃ |
模塊尺寸與引腳定義
圖 3. RC1268A 尺寸圖
圖 4. RC1268A 引腳定義圖（Top View）
引腳定義表
| 引腳序號 | 名稱 | 功能 | 備注 |
| 1 | RF | ANT | 外部天線引腳 |
| 2 | GND | - | 模塊地 |
| 3 | 3V3 | VCC | 電源輸入腳 |
| 4 | RST | RESET | 復位腳，低電平使能 |
| 5 | RXEN | RXEN | 使能，接收引腳 |
| 6 | DIO1 | I/O | 數字I/O |
| 7 | DIO2 | I/O | 數字I/O |
| 8 | DIO3 | I/O | 數字I/O |
| 9 | GND | - | 接地 |
| 10 | BUSY | BUSY | 狀態指示腳 |
| 11 | TXEN | TXEN | 使能， 發射引腳 |
| 12 | SCK | SPI_SCK | 時鐘腳 |
| 13 | MISO | SPI_MISO | SPI從機輸出 |
| 14 | MOSI | SPI_MOSI | SPI從機輸入 |
| 15 | NSS | SPI_NSS | SPI片選腳 |
| 16 | GND | - | 模塊接地 |
