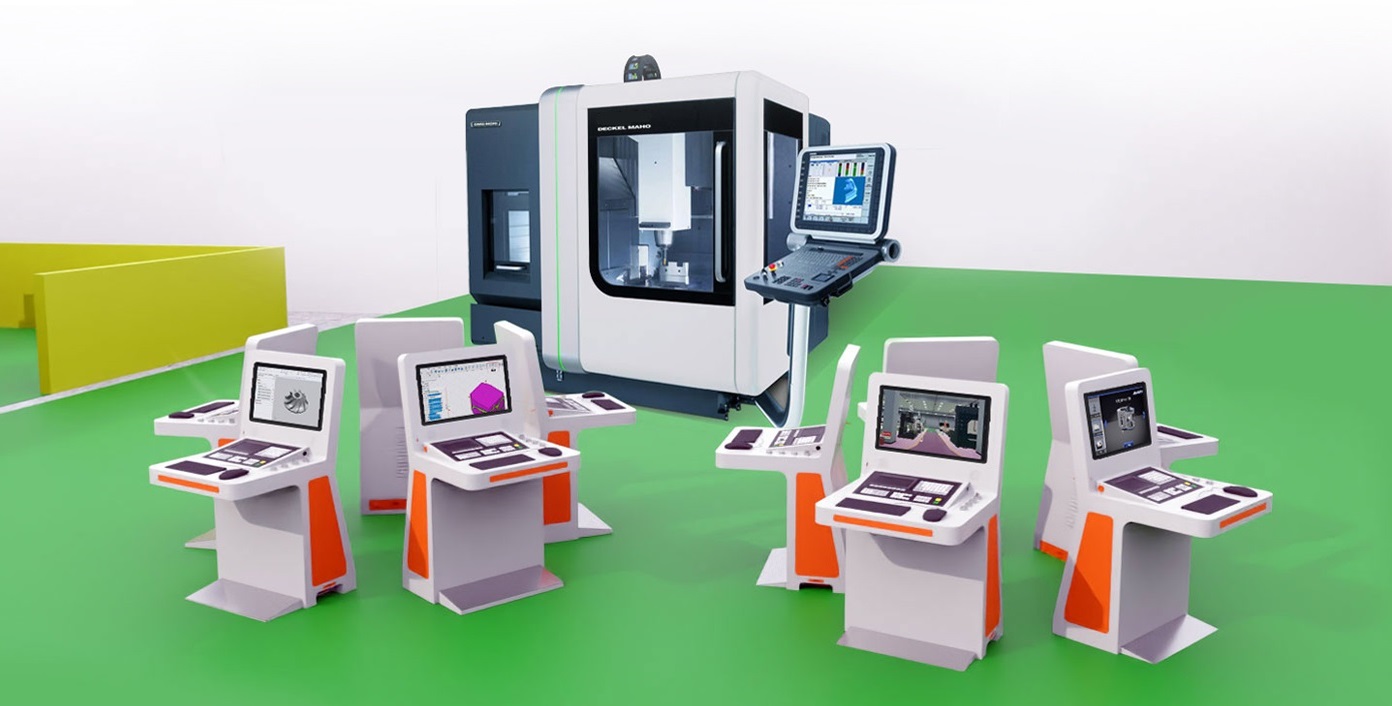

五軸數控仿真理實一體化實訓室*三菱華中五軸仿真培訓機

產品主要技術參數. 3.1、模擬數控系統：Ａ:實現FANUC 0i-M、FANUC 0iT,FANUC18IM FANUC18IT FANUC21IM FANUC21IT MazakquickTums100-11 802D、三菱M64/M70M/M70T SINUMERIE801,SINUMERIE802SM SINUMERIE802SE SINUMERIE810/840DE SINUMERIE828DM EZMotion-NC60M,EZMotion-NC60T EZMotion-NCE68M EZMotion-NCE68T 廣數，華中數控HNC-21、凱恩帝，F(xiàn)ANUC 18i、540DT、三菱E68T.M70.HAAS VF PA800T，F(xiàn)AGOR 8055T多種數控系統的摸擬編程與操作。Ｂ五軸純軟件版支持：海德漢530、840D、華中848、華中818、Fanuc等虛擬顯示面板、虛擬操作面板，支持程序?qū)?、手?dòng)、循環、程序編輯等相關操作. CNC?控制器模* 1.01 操作功能面板功能，依照實際 CNC 控制器的功能鍵完整仿真設計； (1)[Machine]加工操作: 顯示機器坐標、坐標與加工狀態； (a) (AUTO) 覆蓋、程序控制、程序段搜索、實時紀錄、同步動作、設置功能； (b) (MDA) 載入 MDA、保存 MDA、程序控制、同步動作、設置功能； (c) (JOG) TSM、設置零偏、測量工件、測量、定位、切削、設置功能、公英制檢視切換； (2)[PROGRAM]程序編輯:(a)功能鍵(編輯): 選擇、搜索、選中、復制、黏貼、剪切、重新編號、設置、關閉； (b)循環指令編輯(鉆削): 鉆削中心、中央螺紋、鉆中心孔、鉆削、鉸孔、深孔鉆削、鏜孔、攻絲、鉆削螺紋銑削、位置、重復位置； (c)循環指令編輯(車削): 輪廓車削、凹槽、退刀槽、螺紋（縱向、錐形、端面、多頭）、切斷； (d)循環指令編輯(其他): 毛坯、子程序； (e)循環指令編輯(車削輪廓): 新輪廓、輪廓車削、余料輪廓車削、槽式車削、槽式車削余料、 往復切削、往復切削余料； (3)補正:(a)外形補正(Geometry): 基本資料設置、測量、刀沿、缷載、選擇刀庫、、分類； (b)磨耗補正: 分類、搜索； (c)零偏 : 零偏設置、有效、概覽、基準、G54..G57、詳細資料； (d)工作區域限制； (4)程序管理: 執行、新建、打開、選中、復制、粘貼、剪下、搜索、屬性、 (5)[ALARM]異警: 報警列表、報警記錄； 3.2、工業型操作面板與功能（模式選擇鈕功能） 2.01 模式選擇鈕功能 (1) AUTO 自動執行模式 - 程序自動執行； (2) MDA 指令輸入模式 - 參數設定與臨時輸入程序時使用； (3) JOG 切削進給模式 - 使用軸向鍵切削進給； (4) RAPID 快速移動模式 - 使用軸向鍵快速移動； 2.02 進給速度調整旋鈕 2.03 啟動[CYCLESTART]、暫停[CYCLESTOP] 、單節[SINGLE BLOCK]、重置[RESET]； 2.04 主軸正轉、主軸停止、主軸反轉； 2.05 程序保護鎖、緊急停止鈕、刀庫旋轉按鈕、冷卻液、安全門開/關； 2.06 按鍵式軸向按鈕[X]、[Y]、[Z]、正[+]、負[-]、[RAPID]、解除碰撞按鈕、軸向復歸[REF.POINT]； 2.07 手輪按鈕[MPG]、實體手輪、手輪速率旋鈕、手輪軸向旋鈕； 3.3、數控機床模擬（2種） 3.3.1、數控車床模擬部分 1、3D實體建構，臥式車床、自動卡盤、12工位刀塔、自動對刀儀； 2、機床底座、主軸夾頭、夾爪、刀塔、、尾座、； 3、快速移動： X軸20m/min、Z軸：24m/min； 4、行程/切削速度：X軸:320mm/6m/min、Z軸：650mm/8m/min； 5、根據工業操作控制面板，動態互動模擬運行整臺數控機床； 6、碰撞偵測功能：當主軸未轉動時與材料接觸視為碰撞。 7、模擬速度調整：10%、50%、99%、160%、250%、500%、900%、990%、MAX； 可將模擬速度限制在 500%內，讓學生檢查程序與執行動作；8音效開關、系統音量調整；9、工件材料設定：直徑=250mm、長度=450mm； 10、車床設定：菱形刀(80度、55度、35度)、三角刀(60度)、螺紋刀、槽刀、圓形刀、 鉆頭、桃形刀、圓鼻刀、中心鉆、絲攻、端面刀。 11、刀庫裝設：裝卸、修改、； 12、標準視角：上視(XY)、前視(ZX)、側視(YZ)、立體(ISO) 13、常用縮放視角：材料范圍、床臺范圍、機械范圍； 14、自由操作視角：平移、旋轉、放大、縮??； 15、仿真設計包含切削液噴濺、切削到工件時飛出切屑； 16、聲音(移動音、切削音效、主軸轉動音、報警音)； 17、工件尺寸直線測量功能:直徑、厚度、長度； 數控面板功能：控系統MCP面板用于仿真軟件虛擬數控機床的人機交互設備，用戶可通過它對虛擬數控機床(系統)進行操作、編程、調試、對機床參數進行設定和修改，查詢機床（系統）的運行狀態，是數控機床特有的一個輸入、輸出部件。 入設備主要包括：標準鍵盤、自定義鍵盤及按鈕、檔位開關、手輪、手持單元等。 (1)數控系統MCP面板正面尺寸(長寬高)≥400*200*50mm。(2)通訊協議：USB-HID通訊協議。(3)標準鍵盤：按鍵數量37個，點動開關觸發。(5)急停開關：數量1個，2路，常閉自鎖型，拉拔/旋轉復位。(6)按鈕：數量4個，1路常開自復位型，帶指示燈。 (7)主軸倍率開關：數量1個，檔位8，步距角30°。(8)進給倍率開關1：數量1個，檔位16，步距角15°。 (9)進給倍率開關2：數量1個，檔位10，步距角15°。(10)USB擴展：數量1個，USB2.0，A型插座。(11)電源：24v直流，1.5A。 注意：此ＭＣＰ數控面板只與二軸三軸的車/銑數控仿真通信.二軸三軸數控仿真軟件包括：FANUC數控系統、SIEMENS數控系統、三菱數控系統、廣州數控系統、華中數控系統
