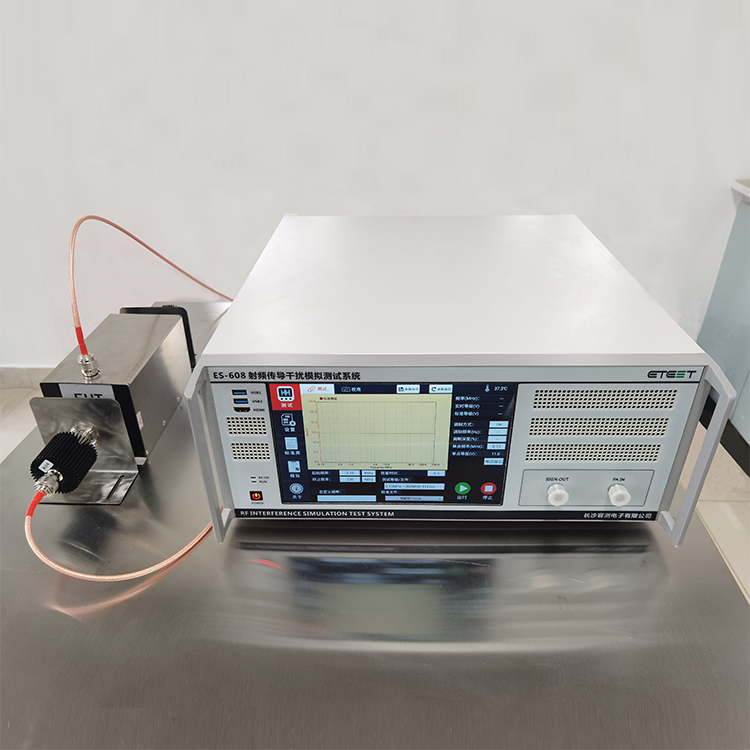

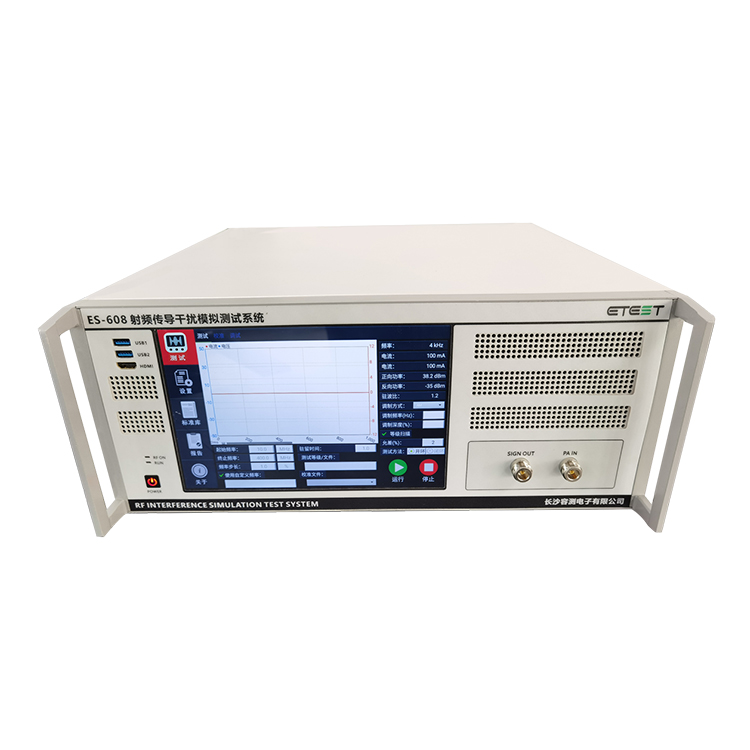

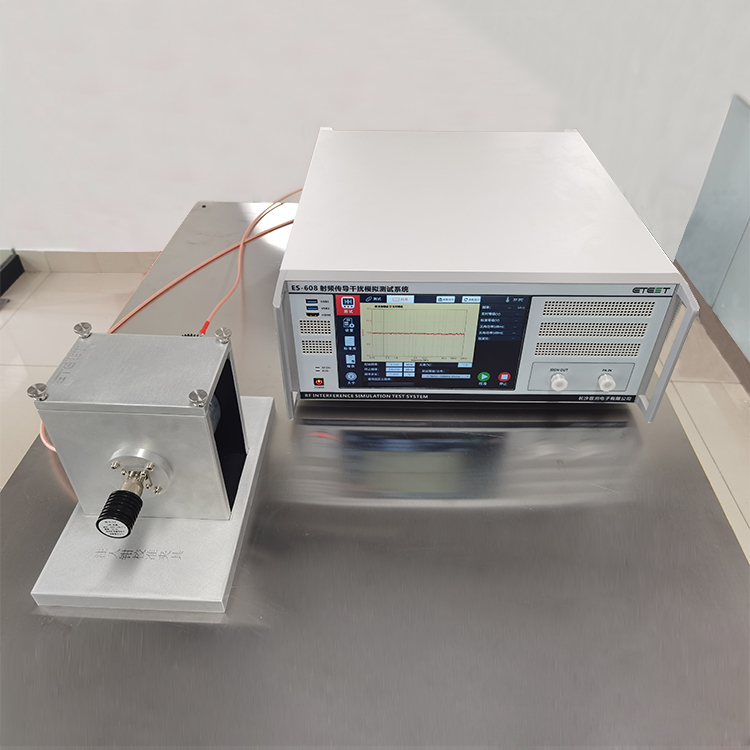

ES-608 射頻傳導干擾模擬測電磁兼容CS射頻傳導模擬發生器

◆ 產品特點 1、一體化設計，內置功率放大器、信號源、功率計、定向耦合器、6dB衰減器。 2、采用10.1寸電容觸控屏，Android操作系統，中英文操作界面 3、系統頻率范圍：150kHz~300MHz 4、CDN法、電磁鉗法、電流鉗法80%調制下均支持10Vrms 5、支持1~99%幅度調制，調制頻率1Hz~10KHz 6、整個系統校準時間小于60s 7、全自動校準、全自動測試 8、自動儲存測試報告，報告格式可自由編輯 9、標配50或150Ω負載 10、支持校準或測試曲線任意變化。 ◆ 符合標準 IEC61000-4-6、GB/T17626.6、EN61000-4-6、YY0505、CISPR 35、IEC60601 ◆ 技術參數 系統輸出參數 頻率范圍 150kHz~300MHz 輸出阻抗 50Ω、150Ω 正反向功率監測 支持 信號源 頻率范圍 4kHz~400MHz 分辨率 1kHz 輸出電平 -38~﹢20dB 分辨率 0.1dBm 設定時間 1ms 非調制信號 連續波 調制模式 幅度調制 調制頻率 1Hz~10kHz 調制深度 1~99%可調 分辨率 1Hz 脈沖調制頻率 1Hz~1kHz可調 占空比 1~ 頻率分辨率 1Hz 電壓駐波比（VSWR) 1:1.2 連接器 N型 功率放大器 頻率輸入范圍 150kHz~300MHz 輸出功率 100W 增益 48dB ±1dB 諧波 ＜15dBc 諧波失真 <-10dBc 功率計 頻率范圍 1kHz~400MHz 線性測量范圍 -46dBm~+20dBm 測量精度 ±0.5dB 底噪聲 大于測量范圍以下6dB 輸入回波損耗 20dB 連接器 N型 定向耦合器 耦合度 ＞80dB 輸入功率 150W 頻率范圍 150kHz~400MHz 通用參數 輸出接口 N型母頭 操作系統 Android 屏幕 1280×800LCD彩色液晶觸摸顯示，支持10點觸控 語言 中文、英文切換 其他接口 HDMI、RS485、USB、N型 使用環境 溫度：10℃~40℃，濕度：30%~70% 設備供電 AC：100~250V@50Hz/60Hz 外形尺寸 4U/19"標準機箱 重量 21kg ◆ 應用領域 新能源、低壓電器、通訊通信、儀器儀表、家用電器、軌道交通、醫療器械、汽車電子、電力、燈具照明、工業設備等等
