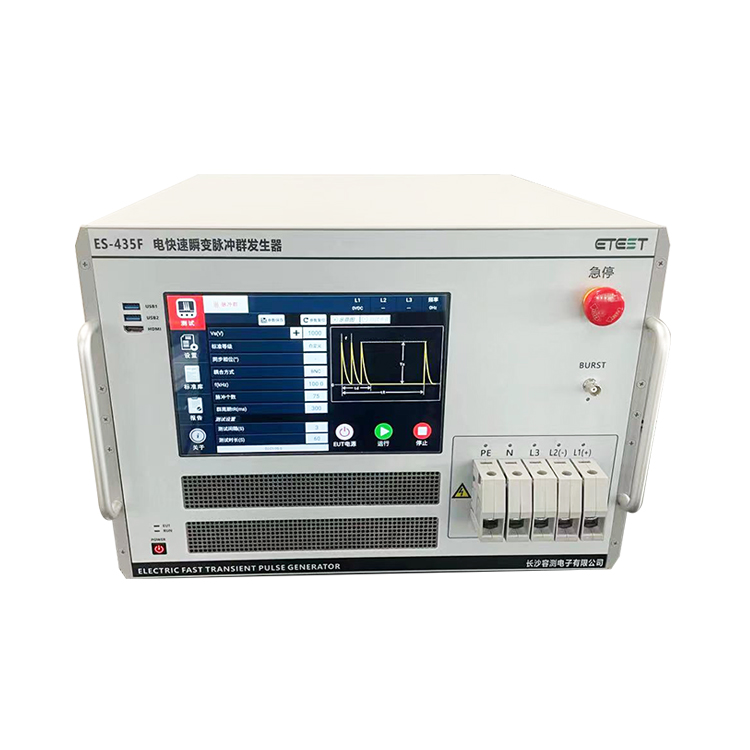

電磁兼容試驗三相電快速瞬變脈沖*生器EFT模擬測試儀

◆ 產品特點 1、采用進的電子開關技術，波形光滑無毛刺 2、內置電源線三相五線耦合去耦網絡 3、脈沖輸出電壓：5kV 4、被測樣品容量：AC：0~380V/32A DC：0~110V/32A 5、豐富的控制接口，支持RS485程控 6、10.1寸安卓系統電容觸控顯示屏 7、支持電壓步進模式，支持信號觸發 8、設備性能穩定可靠。 9、設備大小4U/19寸 ◆ 符合標準 IEC61000-4-4、GB/T17626.4、EN61000-4-4 ◆ 技術參數 模擬項目 電快速瞬變脈沖群抗擾度 容量 ES-435A ES-435B ES-435C ES-435D ES-435F AC: 380V/20A DC: 110V/20A AC: 380V/32A DC: 110V/32A AC: 380V/63A DC: 110V/63A AC: 690V/100A DC: 1000V/100A AC:690V/200A DC: 1500V/200A 脈沖電壓輸出范圍 0.2kV~5kV 電壓分辨率 1V 電壓步進 支持0.1kV~2kV電壓步進模式 輸出電壓精度 ＜±5% 輸出電壓極性 正、負、先正后負、先負后正 源內阻 50Ω 頻率范圍 0.1kHz~1000kHz，標準頻率5kHz、100kHz 頻率步進 支持0.1kHz~10kHz頻率步進模式 頻率分辨率 0.1kHz 脈沖前沿 5ns±30% 脈寬（50Ω） 50ns±30% 脈寬（1KΩ） 35ns~150ns 單脈沖群脈沖個數 1~500個脈沖可調 脈沖群周期 0.1s~60s可調 IEC標準 內置，直接調出即可按照標準要求測試 脈沖時間 1~9999次 觸發方式 自動、手動、外部觸發 開發接口 支持二次開發 交流耦合/去耦網絡 內置三相五線自動耦合去耦網絡 直流耦合/去耦網絡 內置直流自動耦合去耦網絡 操作系統 Android 屏幕 1280×800LCD彩色液晶觸摸顯示，支持10點觸控 語言 中文、英文切換 程控 支持以太網、RS485遠程控制 二次開發 支持信號觸發 其他接口 HDMI、RS485、USB、BNC、以太網等 使用環境 溫度：10℃~40℃，濕度：30%~70% 設備供電 AC：100~250V@50Hz/60Hz 外形尺寸 4U/19"標準機箱 重量 15kg ◆ 應用領域 工業設備、電力設備、高壓系統、家用電器、交流電機、新能源、低壓電器等等
