IEC61000-4-4/IEC6000-4-5/GBT17626.4/GBT17626.5 脈沖群浪涌組合發生器

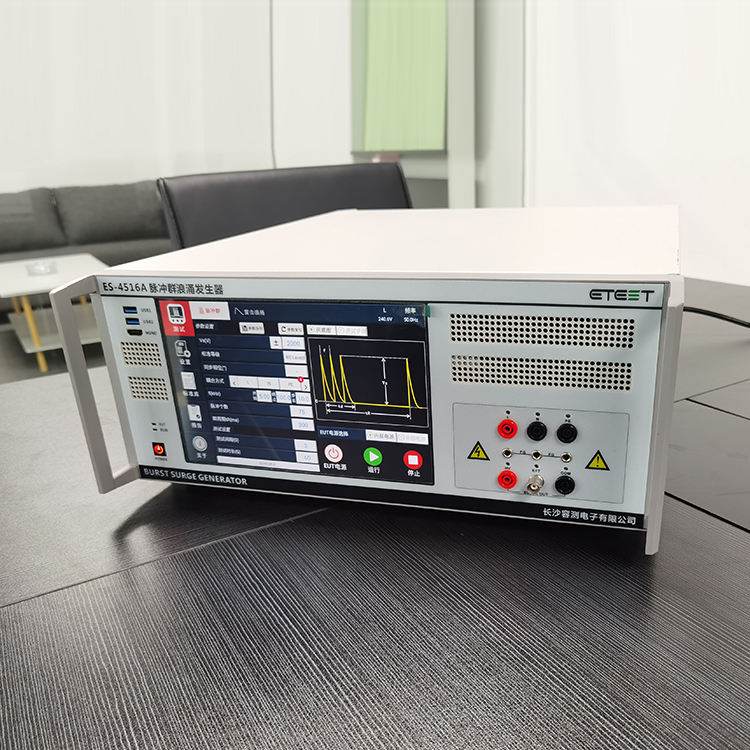

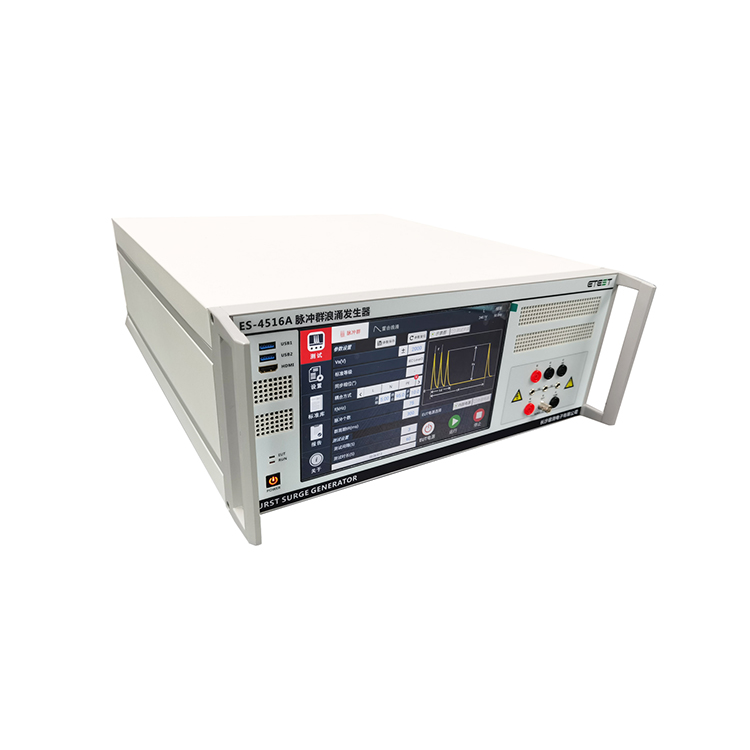

ES-4516A 脈沖群浪涌組合發生器 ES-4516A 脈沖群浪涌組合模擬器整體大小4U/19"，內置了單相脈沖群、浪涌測試功能，并內置了單相耦合去耦合網絡，兼容直流測試。設備可靠性高，用途廣泛。符合IEC61000-4-4、GB/T17626.4、IEC61000-4-5、GB/T17626.5等標準。 ◆ 產品特點 1、集成式設計，內置脈沖群、浪涌測試項目 2、被測樣品電源容量：AC：0~220V/20A DC：0~110V/20A 3、脈沖群試驗電壓范圍：0.2kV~5kV，浪涌試驗電壓范圍：0.2kV~5.5kV 3、采用第二代高速半導體電子開關，相位精準 4、電壓輸出精準，波形平順光滑 5、內置單相三線耦合去耦網絡 6、浪涌每次干擾輸出，波形在屏幕上實時顯示（選配） 7、采用10.1寸智能化電容觸控顯示屏，操作簡單 8、浪涌支持擊穿報警功能 9、內置標準庫 10、支持Word格式報告導出 11、豐富的程控接口，支持上位機操作 12、體積小巧，整體4U ◆ 符合標準 IEC61000-4-4、GB/T17626.4、EN61000-4-4、IEC61000-4-5、GB/T17626.5、EN61000-4-5、美國ANSI ◆ 技術參數 模擬項目 脈沖群浪涌組合發生器(電快速瞬變脈沖群抗擾度、雷擊浪涌抗擾度) 電快速瞬變脈沖群規格 脈沖電壓輸出范圍 0.2kV~5kV±5% 步進電壓 0.1kV~2kV自由設定 輸出電壓精度 ＜±5% 輸出電壓極性 正、負、先正后負、先負后正 源內阻 50Ω 頻率范圍 0.1kHz~1000kHz 標準頻率 5kHz、100kHz 頻率分辨率 0.1kHz 脈沖前沿 5ns±30% 脈寬（50Ω） 50ns±30% 脈寬（1kΩ） 35ns~150ns 單脈沖群脈沖個數 1~500個脈沖可調 脈沖群周期 0.1~60s可調 IEC標準 內置，直接調出即可按照標準要求測試 脈沖時間 1~9999次 觸發方式 自動、手動、外部觸發 耦合去耦網絡 內置單相三線AC：0~220V/20A Max DC：0~110V/20A Max 雷擊浪涌規格 浪涌電壓輸出范圍 0.2kV~5.5kV 浪涌電流范圍 0.1kA~2.75kA 步進電壓 0.1kV~2kV自由設定 輸出電壓精度 ＜±5% 輸出電壓極性 正極、負極、正負交替、負正交替 輸出波形 浪涌綜合波 開路電壓波 前沿：1.2us±30% 脈沖寬度：50us±20% 短路電流波 前沿：8us ±20% 脈沖寬度：20us±20% 阻抗 2Ω、12Ω、40Ω 耦合方式 共模、差模 耦合電容 差模18uF，共模9uF 退耦電感 1.3mH 脈沖間隔時間 10~600s可調節（根據脈沖電壓范圍而定） 注入角度 異步、同步 相位 0~359°，角度分辨率為1° 標準相位 0°、90°、180°、270° IEC標準 內置，直接調出即可按照標準要求測試 脈沖次數 1~9999次 觸發方式 自動、手動、外部觸發 絕緣電阻 電源輸入端與外殼間電阻大于10MΩ 耐壓 電源輸入端與外殼間 AC：1500V時長一分鐘 耦合去耦合網絡切換方式 自動切換 交流耦合去耦網絡 內置單相三線AC：0~220V/20A Max 直流耦合去耦網絡 DC：0~110V/20A 通用參數 操作系統 Android 屏幕 1280×800LCD彩色液晶觸摸顯示，支持10點觸控 語言 中文、英文切換 其他接口 HDMI、RS485、USB、以太網等 二次開發 支持以太網、RS485程控 使用環境 溫度：10℃~40℃，濕度：30%~70% 設備供電 AC：100~250V@50Hz/60Hz 外形尺寸 4U/19"標準機箱 重量 20kg ◆ 應用領域 低壓電器、通訊通信、儀器儀表、家用電器、軌道交通、醫療器械、汽車電子、電力、燈具照明、工業設備等等
