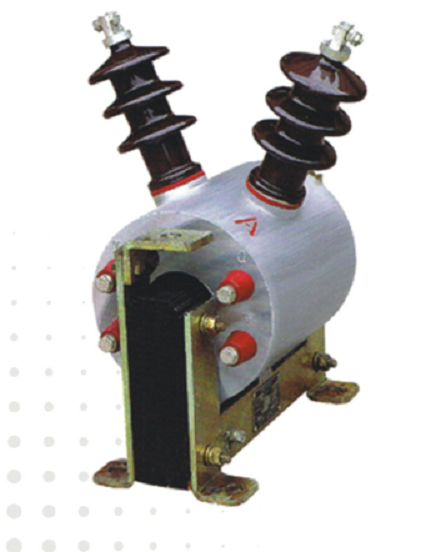

供應 高壓柜控制變壓器KBC-1-1.5/10, 10/0.22KV ,1.5KVA

1.用途 本產品為高壓柜用控制變壓器。用新型環氧樹脂配方澆注絕緣，使用于10KV，50Hz交流線路中，也可作為鐵路信號燈電源變壓器。它具有堅固、耐用、體積小、重量輕、使用方便、式樣美觀等特點。 2.結構 2.1 鐵心 采用低損耗冷軋硅鋼片疊成。多級階梯形狀截面鐵心。經退火處理，片間以漆膜絕緣，鐵軛為矩形截面。鐵心二面用鋼板由螺栓夾緊。 2.2 線圈；采用分段式圓筒式線圈，導線用高強度聚酯漆包線。 2.3澆注體：用性能良好的環氧樹脂配方把線圈澆注成一個整體，裝在鐵心柱中。 2.4 高壓出線用高壓瓷套 2.5支架：用鋼板彎成掛鉤并與底板焊牢。 3.技術參數 3.1 額定一次電壓：10KV, 二次額定電壓：0.22KV 3.2 額定頻率：5Hz 3.3 聯接組別：Ii0 3.4 相數：單相 3.5 絕緣水平：LI75 AC35/AC5 KV 3.6 溫升：線圈<60K 鐵芯<75K 4.使用維護 免維護，木箱包裝，運輸過程中避免震動和碰撞。
