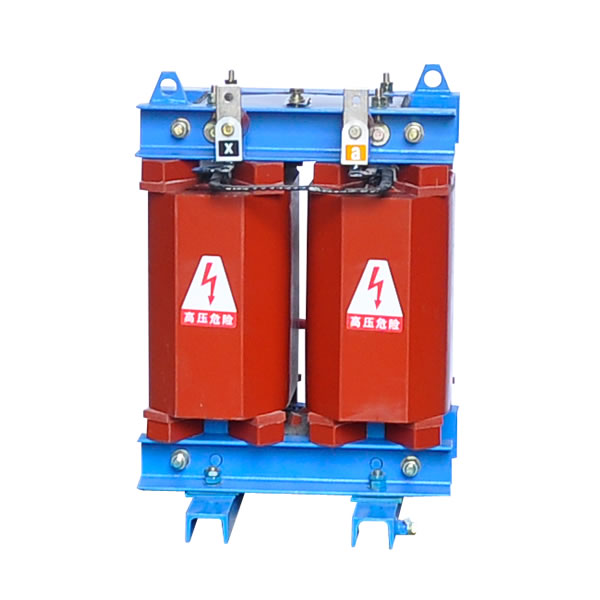

浙江宏業電氣供應 路燈箱變用單相變壓器DC10-100kVA,10/0.23kV

單相變壓器DC10-100kVA,10/0.23kV 產品特點： 一、產品介紹： 1， 可直接深入負荷中心，阻燃、防暴、不污染環境、防火等級高。 2， 采用環氧樹脂澆注，機械強度高，承受短路能力強，運行安全可靠。 3， 低損耗、節能效果顯著，比同容量三相干式變壓器降低損耗40%左右。 4， 噪音低，體積小，重量輕，占用空間少，安裝簡便，免維護。 5， 局部放電量接近于零，絕緣水平高。 6， 溫升設計特別低，產品使用壽命長。 二、執行標準 IEC726干式電力變壓器 GB 1094.1- 2013電力變壓器 GB／Tl0228 -2015干式電力變壓器技術參數和要求 GB l0237- 1998電力變壓器絕緣水平和經絕緣試驗 三、使用場合： 對質量要求高的、鐵路、煤礦、研究部門、部門、城市路燈中置柜、所用變以及特殊工作場所等場合。 四、技術規范： 電壓組合：10/0.22（KV）（或按用戶要求） 分接范圍：+/-5%或+/-2x2.5%（或按用戶要求） 額定容量：3~250kVA（或按用戶要求） 調壓方式：無勵磁調壓（或按用戶要求） 阻抗電壓：4%（或按用戶要求） 五、使用條件： 滿足下列要求的使用條件為正常使用條件： a.海拔 海拔不超過1000m。 b.環境溫度 氣溫 +40℃ 日平均氣溫 +30℃ 年平均氣溫 +20℃ 氣溫 -30℃(適用于戶外式變壓器) 氣溫 -5℃ (適用于戶內式變壓器) c.電源電壓的波形 電源電壓的波形似于正弦波。 d.多相電源電壓的對稱性 多相變壓器所連接的電源電壓應近似對稱 六、干式變壓器訂貨須知： 1.產品型號 2.額定容量 3.額定電壓及高壓分接范圍 4.相數 5.額定頻率 6.連接組標號 7.冷卻方式 8.保護等級 9.使用條件 10.絕緣水平 11.采用標準 12.其他特殊要求 七、結構特點 A、鐵芯 鐵芯是變壓器的核心部分之一，鐵芯制造工藝的好壞，直接影響變壓器的損耗和噪音。我公司生產的鐵芯具有顯著的空載損耗低、空載電流低、噪音低的優勢。 a．低噪聲，我公司設計中鐵芯參數選取低噪聲的方案，磁密為15.5千高斯（按常規為16.5千高斯）。 b．進口的優質高導磁冷軋晶粒取向硅鋼片，每片表面均有防腐絕緣涂層覆蓋； c．使用西安啟源公司的全自動硅鋼片縱剪線，采用計算機程序控制，剪切精度高，毛刺小，具有多頭放料、自動疊碼、自動柱狀收料和步進疊功能，有效地減少了切片的振動次數，保證了硅鋼片完好的晶粒取向結構； d.鐵芯的載面設計近似圓形，硅鋼片采用45度全斜剪切，芯柱和軛鐵接縫處采用本公司獨有的五步進疊結構，通過這些措施，改善了鐵芯的磁場分布，進一步降低了空載損耗和噪聲水平； e.鐵芯的疊碼和起立在鐵芯翻轉臺上進行，運用我公司獨有的疊裝技術，并采用鐵芯去角工藝，顯著提高了鐵芯的加工質量和生產效率，將產品的噪音水平降到限度； B、線圈 線圈是變壓器的心臟，是干式變壓器技術水平的主要體現載體，針對相關的指標我公司采取了相關的技術革新創新保證了指標的實現，體現了產品的優越性。 SC（B）10型高壓線圈 采用銅導線和絕緣材料一起繞制，采用多段圓筒式結構，層間電壓低，具有較強的承受電壓能力。線圈經過預熱干燥后在環氧樹脂澆注設備中進行真空干燥除去絕緣中的水分和氣體，環氧樹脂和固化劑等化工材料經脫泡處理后通過精密計量按設定的比例壓入靜態混料器中，然后在真空狀態入線圈中。澆注結束后，在烘爐中高溫固化最后制成固態線圈。在澆注過程中采用靜態混料及薄膜脫泡專有技術，靜態混料技術的應用保證了混合材料具有一致的黏度化學反應程度等理性性質。制成的線圈具有外表美觀、絕緣性能好，局放小，抗短路性能強及難燃自熄的特性，且當工作溫度發生劇烈變化時，線包表面不會龜裂。 低壓線圈 采用德國MKM公司進口的高純度圓邊銅箔與絕緣材料緊密繞制，經過預熱干燥后轉入真空干燥，然后通過全電腦控制的樹脂澆注罐。低壓線圈在西安啟源公司的低壓箔式繞線機進行，該設備是西安啟源公司的產品，全自動控制，具有恒張力、去毛刺和自動糾偏等功能。制成線圈安匝平衡性好，抗短路過載能力強。 C、銅箔的焊接 銅箔與銅排的焊接設備采用德國進口全自動惰性氣體保護鎢極氬弧焊機。焊接時，用惰性氣體作為保護氣體有效隔離氧氣，使焊接表面不被氧化；所有焊接過程是全自動的，焊接電流、焊移動距離等均在電腦中設定，由設備控制，所以可以有效地保證焊接質量，使焊縫光滑，緊密、牢固、飽滿。 D、浸漆 普通浸漬式浸漆是由人工操作，在常壓下完成，因此，線圈內部存在較多的氣泡與沒有浸透的部位，長期運行安全存豐隱患。我公司不但采用了多項新材料，而且在工藝上采用了全電腦控制的自動真空壓力浸漆工藝，排除了人為因素。使產品的性能更穩定。 E、整體結構 通過鐵芯夾件拉板、絕緣墊塊將繞組壓緊。墊塊與夾件之間采用壓釘結構，墊塊與繞組之間以硅橡膠板壓緊，形成一個彈性緩沖結構。該結構有效地吸收了鐵心的膨脹、收縮，確保了整個器身始終處于壓緊狀態，并降低了繞組與鐵心共振產生的噪聲。上壓緊墊采用了全壓緊結構，使用金屬壓釘墊，使得壓緊力有一勻化與傳導過程，并使壓緊力增大，單位面積的壓強減少，大大強化了運行安全與運輸安全。
