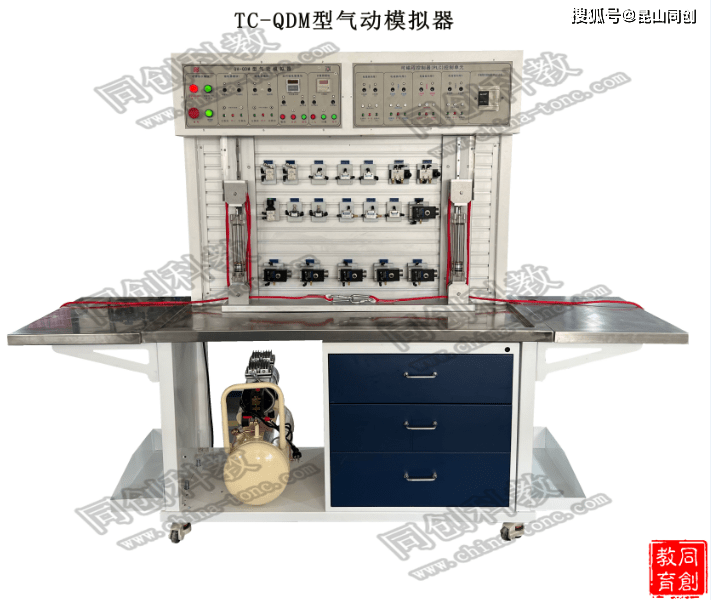

TC-QDM型氣動模擬器

一）實訓臺平臺： 實訓平臺采用鋼制框架，表面噴涂，美觀大氣，作為接觸較多的操作水平平臺表面采用亮面拉絲不銹鋼材質，克服了冷軋板表面噴塑容易掉漆、變色發黃，不易清潔等缺點。結構牢固可靠，外觀美觀。實驗安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路。模塊化結構設計，配有安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝回路操作簡單方便。 二）動力氣源部分采用小型靜音式醫用空氣壓縮機，帶有空氣干燥器，調壓閥、安全閥等，自帶電機控制系統，另配有兩個氣瓶：主氣瓶和工作氣瓶。 三）氣動元器件部分包括氣動執行部件和氣動控制部分 氣動執行部分為作動筒； 氣動控制部分包括空氣控制板、空氣掃線系統、閥組等。為了便于展示氣動部件的內部結構，作動筒、控制閥組等外殼均采用透明有機玻璃制作，這樣氣動元件的結構一目了然，閥芯動作可視化。 四）電氣控制單元 使用電源：標準供電電源——AC220V（±5%）、50HZ，帶短路保護、漏電保護、過載保護等功能； 控制電壓：安全控制電壓—DC24V，8A； 使用環境要求：能在環境溫度-10℃～+50℃，濕度：20%～90%下使用； 可編程序控制器(PLC)：三菱PLC，F(xiàn)X3SA，帶12個輸入和8個輸出，并配有與計算機通訊的下載線纜。 漏電脫扣器：直流24V電源，電磁閥輸出控制口，接近開關，磁性開關，連接線纜，插座，按鈕，指示燈等。 三、氣動模擬器的功能： 一）常見氣動元件的結構原理認知實訓實驗； 二）常見氣動控制回路實驗； （1）氣缸——直接控制（單電控） （2）氣缸——間接控制（雙電控） （3）氣缸——邏輯“與”控制（直接控制） （4）氣缸——邏輯“或”控制（間接控制） （5）氣缸往返運動控制 （6）氣缸——自鎖電路實訓（斷開優先） （7）氣缸——自鎖電路實訓（導通優先） （8）氣缸——往返運動控制（非接觸） 三）橫向干液貨補給裝置氣動系統實驗 （1）橫向干液貨補給裝置氣動系統組成 （2）橫向干液貨補給裝置氣動系統工作原理 （3）橫向干液貨補給裝置氣動系統操作使用方法
