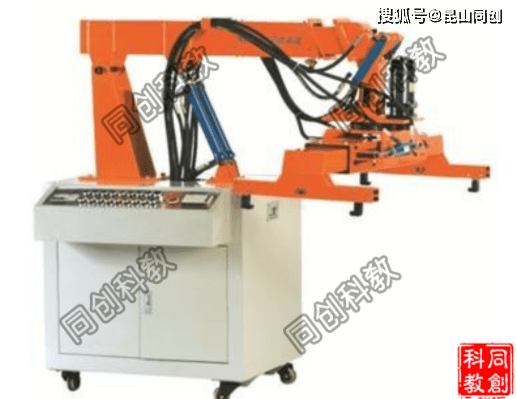

TC一YZD正面吊機械實訓臺

液壓正面吊是集裝箱裝卸用的一種機械，它廣泛應用于港口、鐵路、公路運輸作業。目前中小型正面吊幾乎全部采用液壓傳動。液壓正面吊具有體積小、重量輕、操作靈活方便、提升力大、易于實現過載保護和室內操縱等優點。近年來高新微電子技術在液壓技術上的應用，使工程機械、建筑機械以及運輸機械綜合技術水平越來越高，提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命，其適應性更強。 —、實驗項目 1.液壓傳動與元部件結構與工作原理觀摩、拆裝實驗。 (1）機械部件的測繪與分析。 (2)液壓控制系統原理的學習與分析。 2.正面吊操作控制實驗: (1）起中作業:起吊集裝箱時，根據集裝箱長度位置，將起吊橫梁長度伸縮調整同時繞中心旋轉定位。 (2）提升作業:固定好集裝箱后，將起吊主臂抬起，吊起集裝箱。 (3)前后伸縮作業:吊起集裝箱后,將主臂伸出或縮回. (4）集裝箱旋轉定位作業:吊起集裝箱后，將橫梁繞回中心旋轉，將集裝箱定位。 ( 5）返回:放好集裝箱,松開起吊鉤，將橫梁與主臂復位。 3．PLC自動控制操作實驗。 4.PLC可編程控制訓練。以上實驗項目可由各個學校根據教學內容和實際情況安排。 二、主要配置及技術參數: 1.電機:液壓機電,壓380V功率1.5KW轉速: 1420r /min. 2.油泵:變量葉片泵額定排量:8ml/r 額定壓力:7MPa 3.工作電壓:380V與20V,對地漏電電流超過30mA自動切斷電源。電器控制采用直流247,過壓保護。 4.外形尺寸: (1)工作臺尺寸:1000+800+800mmn; (2)實訓臺尺寸:2000*800*1800mm; (3)吊臂伸縮長度:300mm: (4)橫梁伸縮長度:200m
