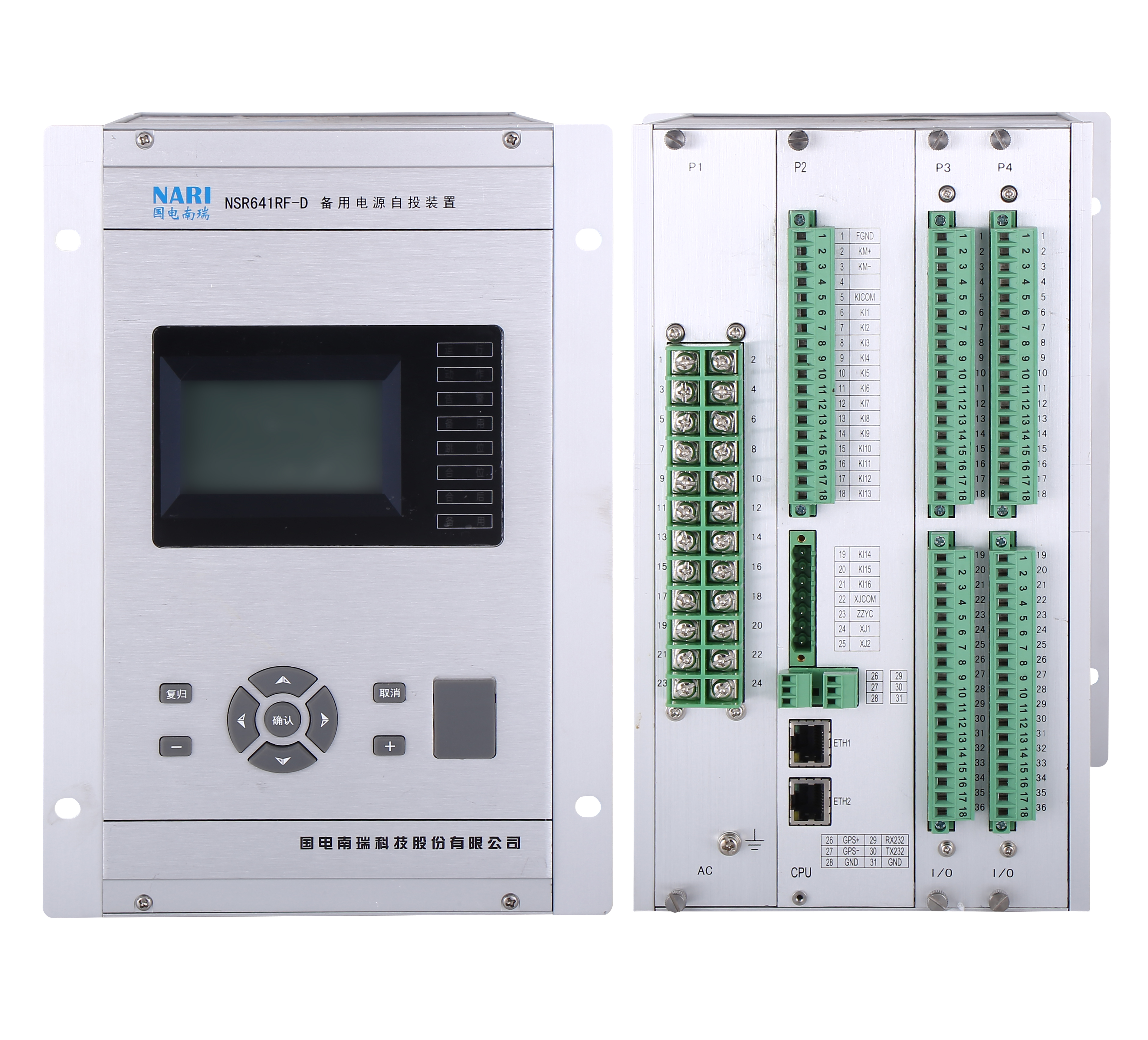

國電南瑞微機保護

硬件結構單元化、全密封、單元內各模件獨立金屬腔體、自檢和冗余措施完善，抗干擾性能好； 軟件面向控制對象開放式設計，實現模塊化，可查詢CPU狀態及保護中間過程； 人機接口由大屏幕液晶顯示器和薄膜按鍵組成，信息顯示漢化； 詳盡的大容量的事件記錄功能，便于分析事故及觀察運行工況； 保護動作信息及預告信息可由單元轉化為遙信上送，提高動作及返回信息實時性； 各種保護跳閘邏輯出口可靈活組態配置，便于現場的調試； 各種保護投入的硬控制壓板可靈活組態配置并轉化為遙信上送，可遠方遙控投退保護壓板，便于現場的運行； 交流量開關量錄波功能、錄波波形就地顯示及后臺軟件分析相結合； 通訊可采用CAN網、485、光纖、以太網等介質，以單網、雙網、三網方式與監控系統通訊，通訊速度快、可靠性高，支持IEC60870-5-103標準； 32位浮點功能的DSP和16位AD寬幅模數轉換，24點/周波采樣，運算速度快，采樣精度高； 測量精度系數單獨存放在交流采樣模件的E2PROM中，獨立性好，便于維護； 保護定值多區域相對獨立的E2PROM/DSRAM中存放，自動互相校驗，自行修復，完全避免運行中定值缺損或丟失； 單元自帶蜂鳴器件，故障告警； 小接地選線單元內部獨立配置，亦可通過網絡通訊集中選線或試跳； 斷路器操作和非電量回路符合反措要求； 裝置可接打印機，進行本地漢字打印事件、波形、定值； 采用硬件實時時鐘，掉電后仍連續計時，可采用GPS差分、節點、通訊對時； 帶有開出及信號試驗功能，方便現場調試； 可以本地或遠方整定定值，15套定值存儲，滿足各種運行方式對定值的需求； 國電南瑞NSR612RF-D、NSR612RF-D61線路保護測控裝置
