防抖攝像頭模組 攝像頭模塊定制

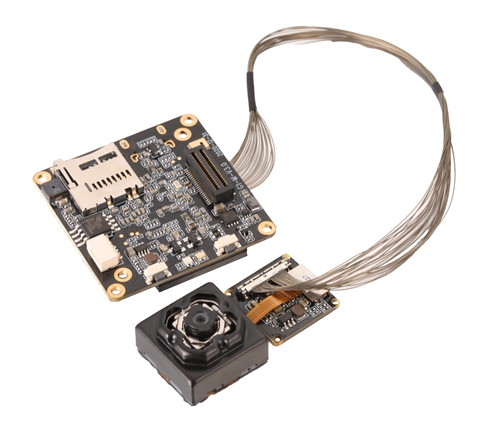

攝像頭方案 (V39M主板+IMX258攝像頭模組)組合 一、產品概述 該組合方案搭配了 iCatch V39M核心主板、IMX258光學防抖攝像頭模組，使用極細同軸線連接，方便各種安裝場景。 搭載iCatch V39M?芯片，支持4K@60FPS，4K@30FPS，1080P@120FPS的H.264編碼的視頻。G1-IMX258光學防抖模組采用SONY IMX258 (1/3.1 inch）圖像傳感器，彩色方形像素陳列，達1300萬像素。1.12UM Pixel Size。支持 4K@60FPS（差值），4K@30FPS 的視頻拍攝。小的光學防抖模組，可修正4度以內的輕微抖動。支持光學防抖圖像增穩功能。支持512GTF存儲卡。可電池供電。PCB板尺寸為38*38mm。 (V39M主板+光學防抖攝像頭模組)組合方案，廣泛適用于工業相機、拍照相機、航拍攝像頭、運動相機等視頻攝像產品。 二、硬件接口功能說明 Sony IMX258 光學防抖模組： 采用SONY IMX258 (1/3.1 inch）圖像傳感器，彩色方形像素陳列，達1300萬像素。1.12UM Pixel Size。支持 4K@60FPS（差值），4K@30FPS 的視頻拍攝。小的光學防抖模組，可修正4度以內的輕微抖動。支持光學防抖圖像增穩功能。 使用電池供電： 6.6V(低電關機）~8.8V，推薦使用7.7V高壓高密度電池。（特別注意：可支持12V接入，接入非7.7V型電池電源時，不可使用USB接口充電） USB Type-C接口： 此接口支持USB標準的5V電源輸入，可為主板供電，為電池（推薦7.7V電池）充電。連接電腦可直接讀取TF卡內文件，當作U盤使用。還可以當作PCCAM USB攝像頭使用。在USB接口上保留了一路相機控制串口UART3和一路相機調試串口UART1(串口功能可搭配G1-USB串口調試板使用)。連電腦U盤模式：插入TF卡，USB的另一端連接電腦，默認開機后自動進入U(xiǎn)盤模式。連電腦PCCAM模式：插入TF卡，USB的另一端連接電腦，開機后自動進入U(xiǎn)盤模式，短按電源鍵切換到PCCAM攝像頭模式。（右鍵單擊電腦“計算機”，在彈出的提示框中點擊左鍵進入“管理”，“設備管理器”，可在“圖像設備”中看到識別到相機的名稱Wasintek camera 。打開攝像頭工具“amcap.exe”，可以看到當前設備預覽畫面）。給電池充電：使用電源適配器（推薦5V2A）給機器電池充電，充電過程中紅燈常亮，充滿電綠燈常亮。
