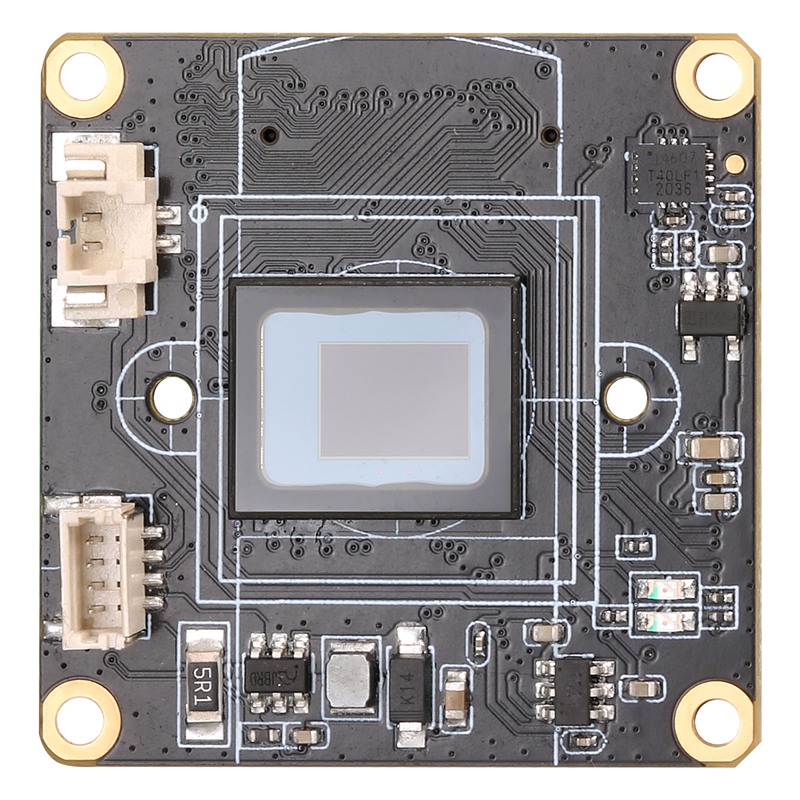

G1-IMX377-V2.0 攝像頭模組Sensor PCBA板

G1-IMX377-V2.0 PCBA 攝像頭模組Sensor板 一、產品概述 G1-IMX377-V2.0 PCBA采用SONY IMX377 cmos sensor，其對角線7.81mm(1/2.3 型) CMOS圖像傳感器，像素點達到了1.55um，彩色方形像素陳列，有效像素為1200萬高清圖像。支持光學變焦鏡頭，或用戶可自由搭配鏡頭，配合G1攝像頭主板使用，可支持拍攝12M像素高清拍照，可支持4K@60(差值)，4K@30FPS視頻拍攝，具有色彩還原真實，圖像質量的特點。采用極細同軸線與主板連接，方便各種安裝場景，也可使用板對板插座連接使用。支持多軸EIS防抖圖像增穩功能。板框尺寸為32*32mm。 二、規格參數 項目 參數說明 項目 參數說明 產品名稱 G1 IMX377-V2.0 PCBA 硬件版本 G1 IMX377-V2.0 圖像傳感器 SONY IMX377（12M） 傳感器類型 CMOS 有效像素 1200萬 像面大小 1/2.3（7.81mm） 像素點大小 1.55um EIS防抖 支持多軸 EIS防抖 圖像增穩 工作溫度 -10-+60°C 儲存溫度 -20-+80°C 濕度Humidity 20%-80% PCB尺寸 32*32mm PCB螺絲孔 間距:28*28mm,直徑:2mm 鏡頭座固定螺絲直徑 1.6mm 視頻分辨率 （搭配G1公板） 4K@24/25/30/fps,4K@48/50/60fps（差值） 2.7K@24/25/30/48/50/60fps 1440P@24/25/30/48/50/60fps 1080P@24/25/30/48/50/60/120fps 720P@24/25/30/48/50/60/120/240fps 拍照分辨率 （搭配G1公板） 20M（5200x3900）(差值) 13M（4160x3120）(差值) 12M（4000x3000） 10M（3648x2736） 8M（3264x2448） 5M（2592x1944） 3M（2048x1536） 2M（1920x1080） 三、硬件接口功能說明 Sony IMX377 PCBA 可支持光學變焦鏡頭，或用戶可自由搭配鏡頭，再配合G1攝像頭主板使用，可支持拍攝12M像素高清拍照，可達4K@30FPS的視頻拍攝。使用ICM-40607型號陀螺儀，支持多軸EIS防抖圖像增穩功能。 兩組補光燈接口支持?jǐn)U展紅外燈，白光燈的燈板，給設備補光。搭配使用帶濾光片的鏡頭，可實現紅外燈自動手動切換的功能，使夜晚拍攝視頻，照片更清晰。 注意：TBT 板對板插座或通過同軸線連接主板二選一。用戶可結合使用場景，靈活搭配使用。 通過以上的接口引出連接馬達，用以實現變焦功能。注意：Sony IMX377 廣角無畸變攝像頭模組不支持變焦。
