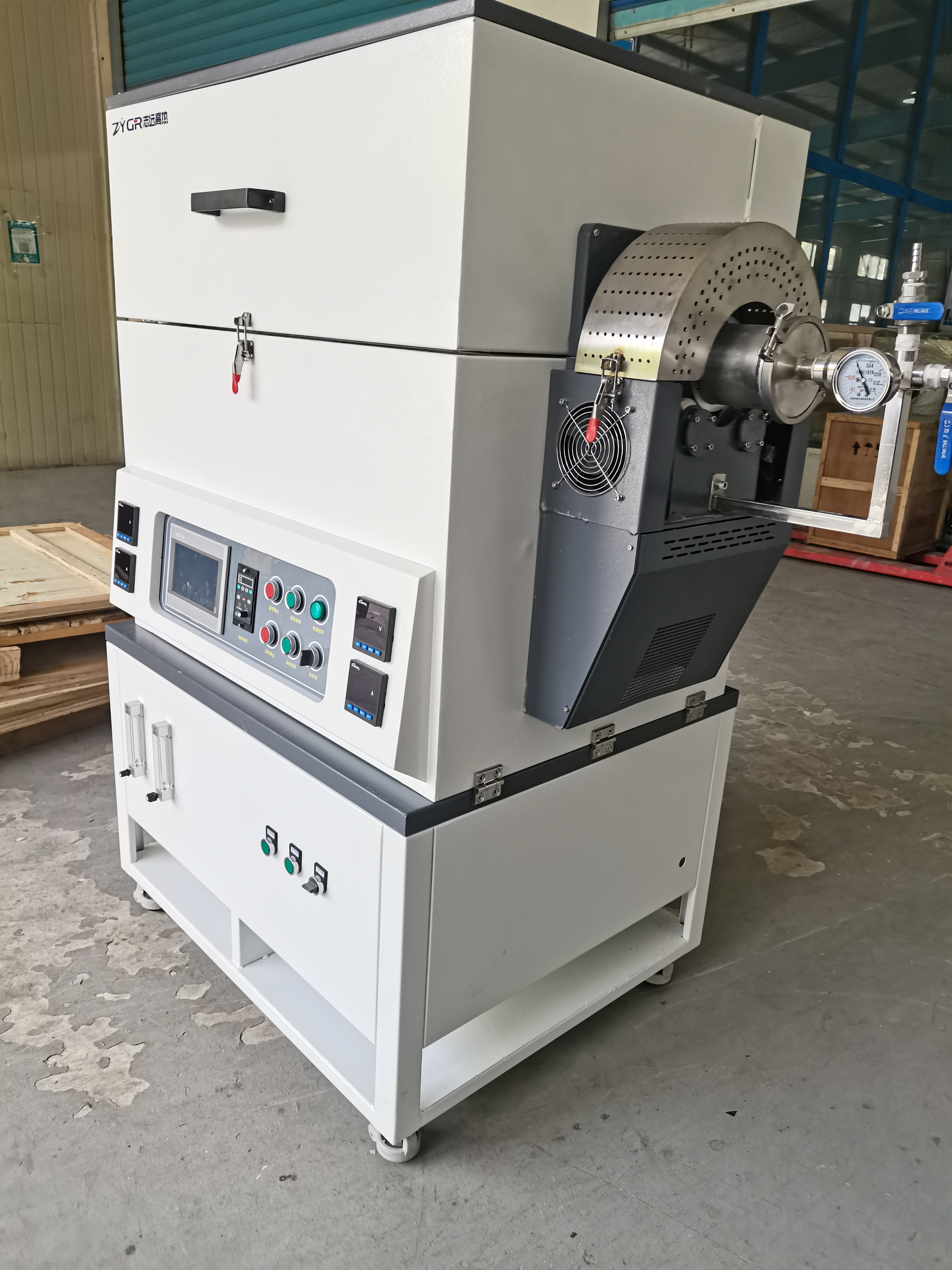

回轉爐

一.設備用途及工藝條件簡述 1. 設備型號：ZY-CO300*600 2. 設備用途：粉體燒結； 3. 爐內氣氛：在氮?dú)狻鍤?、等氣氛環境下； 4. 物料特性：需隔氧 5. 爐內恒溫時間：1h；（以7h為計算依據，該參數可以根據客戶物料的實際需要在使用時進行調整變更）； 6. 填充率：產品管內填充率為30% （產品比重：0.5kg/L，單次燒結重量10kg)； 二.設備使用條件 1. 廠房或室內； 2. 控制區環境溫度-5~35℃； 3. 地面平整,無腐蝕性氣體。 1. 電源配置：380V/，50Hz； 2. 供電能力：≥25kw±10% (單臺設備)； 四．設備特點 1. 采用自主研發的爐體旋轉結構，內部物料攪拌均勻，受熱均勻，水氣自動分離； 2. 所有耐火及隔熱材料全部選用硅酸鋁澆鑄纖維真空澆注模塊和輕質硅酸鋁纖維毯，熱效率高，輕、薄、節能、施工簡捷，使窯爐使用功率遠遠小于其它同類型產品，大大降低了生產成本； 3. 采用上海寶鋼310S不銹鋼材料作為窯體回轉爐管并接觸物料,對物料的磁性污染程度大大降低,爐管不脫落、不變質。 4. 物料以1000溫度在恒溫區翻轉，避免了一般轉爐存在的物料前后串行，時間過長或過短的問題 5. 量身定制的全人性化設計，設備外飾噴塑，配合造型設計設置安全保護罩殼，帶人性化指示標簽和警示說明，使設備的整個加工制造精度及外觀外飾達到或超過進口設備的水平。 五、技術參數 ZY – Co 300 · 600 裝料長度（單位：mm） 爐管直徑（單位：mm） 生產方式（間續式） 志遠簡稱（ZY） 1.回轉體尺寸：圓（內徑）Ф300mm×L800mm。 2.有效尺寸：圓（內徑）Ф300mm×L600mm。 3.使用溫度： ≤950℃； 4.加熱方式： 電外加熱； 5. 加熱功率：設備正常生產功率：25kw±10％（該數據還與物料自身的化學反應熱有關。設備開啟升溫功率(設計額定功率)； 6.加熱控制：廈門德電518P溫控儀表控制，移相觸發； 7.爐管材料：高純310S耐熱管；螺旋板、導料板及焊材的材質與其相同； 8.耐火材料： 真空澆注的輕質硅酸鋁纖維模塊及毯； 9.爐管轉速： 0-8R轉/分（可調）；爐膛設備可傾斜且傾斜角度可調（同時在傾斜的情況下） 10.進料方式：手動送料（可選配自動送料機）。 11.加熱區數： 2區加熱；控溫點保證爐膛另熱段內整體溫度穩定均勻。 12.控溫精度： ±1℃；可10℃/min升溫，沖溫≤5℃，爐膛溫場±2℃。 13.電氣控制柜單獨接出 14.本設備有爐內壓力及溫度顯示 15.加熱區：Φ300*800mm 16.恒溫區：Φ300*600mm 17.整體設備的外尺寸：760*1400*1600（深*寬*高） 18.爐體升降，爐體電動推桿升降，傾斜角度為25°。 5、框架 框架采用金屬型材焊接并在局部進行機加，支撐爐體及傳動系統，框架傾角可調，框架內放置設備接線端子箱、氣體主回路以及回轉減速機。外設飾面板，彩色亞光。 6、耐火材料 采用輕質耐火材料，外層為硅酸鋁纖維輕質保溫層，內層加熱部分選用輕質硅酸鋁纖維真空澆鑄模塊，對扣形成圓形爐膛，環形輻射加熱，熱利用率高，節能效果好。 7、加熱系統 加熱采用鐵鉻鋁（0Cr27Al7Mo2）加熱絲，加熱絲半鑲嵌于硅酸鋁真空澆注輕質模塊中，熱效率高、壽命長、布線簡潔、安裝維修方便。 8、控制系統 設備采采用廈門宇電518P溫控儀表控制，可對設備的升溫、恒溫等進行控制。執行采用移相觸發，加熱實現了緩起動、緩?fù)Ｖ?；超溫設置報警并自動切斷加熱回路，報警方式為聲光報警。 9、傳動 爐管轉速可調，對應用戶的恒溫時間，轉速調整范圍為0-8R/分，爐膛設備可傾斜且傾斜角度可調（同時在傾斜的情況下）爐管進、出料端設置震壁器各一套，可實現對管壁的間歇性敲擊。 10、氣體流量計采用七星華創3路質量流量計，分別為氮?dú)?、、甲烷? 11、真空系統：真空泵采用博奧BDR16機械泵，用于通氣體前預抽真空，真空度可達-0.1MPa。真空泵前端加粉塵過濾器，有效保證真空泵使用壽命。 12、尾氣處理裝置：在排氣口的末端我們安裝有點火燃燒裝置，避免氫氣、二氧化碳等氣體直接排到室外；
