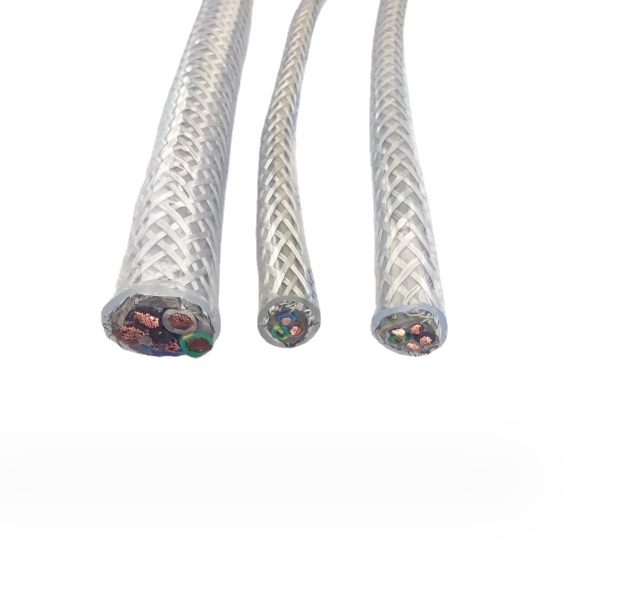

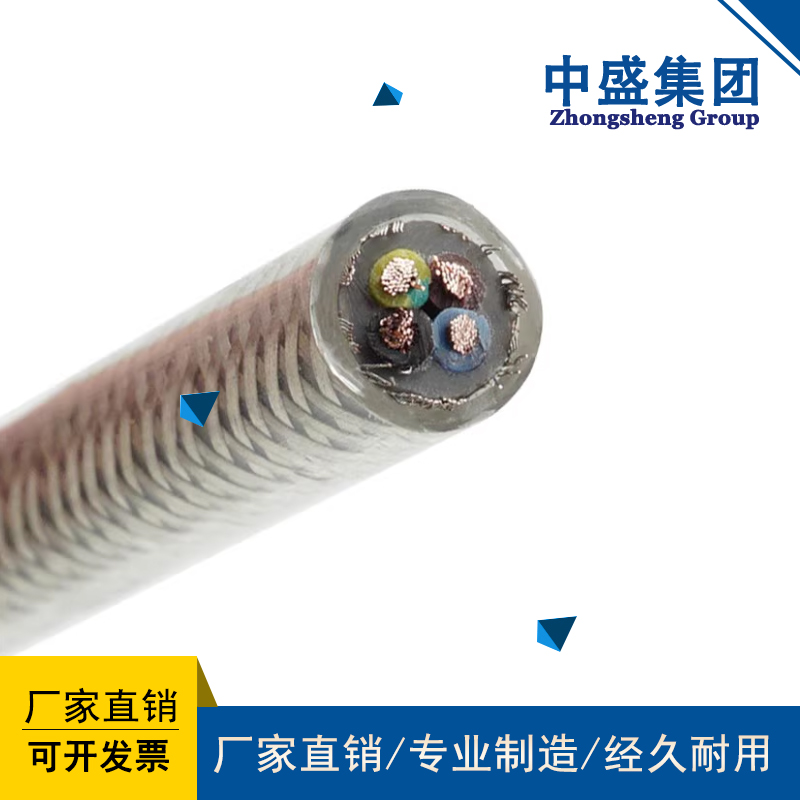

耐高溫防火電纜 ABHBR 1*16

產品簡介 ABHBR3*1.5防火高溫電纜，ABHBR2*1.5防火高溫電纜，ABHBR3*2.5防火高溫電纜，ABHBR4*1.5防火高溫電纜，ABHBR3*1.5防火高溫電纜，ABHBR3*4防火高溫電纜，ABHBR3*6防火高溫電纜 詳細介紹 AFHBRP適用于發電、冶金等高溫、防火、防腐等惡劣環境下移動電器設備連接用。 使用特性： 1、長期使用工作溫度：200℃；短期使用1000℃，90分鐘 2、額定電壓Uo/U：450/750V、600/1000V 3、z低環境溫度：固定敷設－60℃，非固定敷設－20℃ 4、Z小彎曲半徑：非鎧裝電纜不小于電纜外徑的的10倍，鎧裝電纜不小于電纜外徑的12倍。 用途： 適用于交流額定電壓0.6/1kV及以下，高溫環境中的型號檢測及電力傳輸。尤其適用于消防與系統的系統保護回路的控制及動力傳輸。 該產品重要的特征是：能在1000℃下使用90分鐘，維持在火災狀況下給消防、救生設備和系統供應電能，以減少人員傷亡和降低救援難度 型號及名稱： 序號 名稱 敷設方式 敷設方式 1 ABHBR 耐高溫防火電纜 用于各種移動電器設備 2 ABHBRP 耐高溫屏bi防火軟電纜 規格： 型號 額定電壓（U0/U）（KV） 芯數 標稱截面（mm?） ABHBR ABHBRP 0.6/1 3、3+1 1.5-150 結構示意圖 1、導體銅芯或鎳芯 2、聚四氟繞包，玻纖編織或F46注塑或云母帶絕緣 3、玻纖 4、高溫玻纖布繞包 5、云母帶 6、玻纖布繞包 7、外屏bi護套 型號說明 1、系列代號 2、絕緣材料 3、屏bi材料 4、護套材料 5、鎧裝材料 6、導體種類 型號含義表 主要技術指標： 性能項目 單位 技術指標 試驗電壓 kV 3.5/5min 絕緣電阻 MΩ/km 500 耐火特性 - GB12666.6 A類或B類 阻燃特性 - GB12666.5 A類或B類 項 目 代號 含義說明 系列代號 NH 防火電纜 絕緣材料 F 防火絕緣材料 屏bi材料 / P1 無屏bi可省略 鍍錫銅絲編織屏bi 護套材料 F 聚quan氟yi丙xi 鎧裝材料 2232 鋼帶鎧裝 細鋼絲鎧裝 導體種類 A B 單股導體 絞合導體 型號對照表： 序號 ABHBR AFHBRP 1 銅芯或鎳芯 2 聚四氟繞包玻纖編織 氟塑料絕緣或云母帶著絕緣 3 玻纖 玻纖 4 高溫玻纖布 5 云母帶 6 玻纖布繞包 7 外屏bi護套 電纜結構參數： 序號 芯數×標稱截面 芯數（根/直徑） （mm） 電纜z大外徑 （mm） 計算重量（dg/dm） ABHBR ABHBRP ABHBR ABHBRP 1 3×1.5 32/0.25 10.2 10.9 135.2 167 2 3×2.5 49/0.25 11.1 11.9 169.6 205 3 3×4 56/0.30 13.4 14.0 267.0 301.5 4 3×6 84/0.30 15.6 16.4 357.2 424.5 5 3×10 84/0.40 18.7 19.6 541.4 624.4 6 3×16 126/0.40 22.5 23.4 812.0 908.8 7 3×25 196/0.40 27.5 28.7 1220 1405 8 3×35 276/0.40 32.1 33.9 1635 1851 9 3×2.5+1×1.5 49/0.25 12.2 12.9 2118.8 251 10 3×4+1×1.5 56/0.30 14.0 14.9 301.0 345.4 11 3×6+1×2.5 84/0.30 16.4 17.6 411.2 483 12 3×10+1×4 84/0.40 19.7 20.5 634.5 719.6 13 3×16+1×10 126/0.40 24.3 25.6 994 1154 14 3×25+1×16 196/0.40 29.2 30.5 1473 1667 15 3×32+1×16 276/0.40 35.1 36.4 1952 2150
