車體螺柱虛擬定位軟件

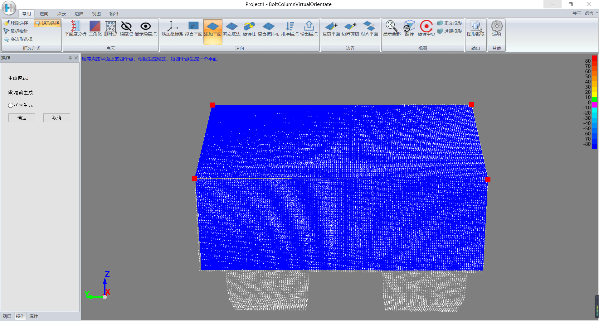

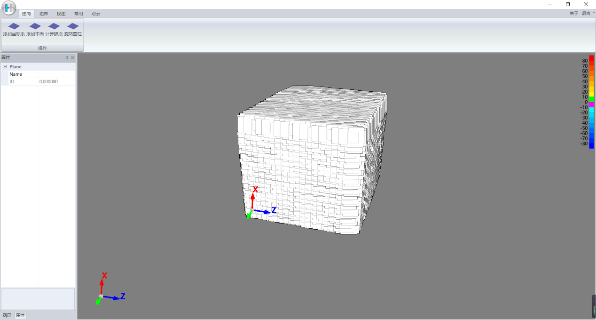

車體螺柱虛擬定位軟件 一.概述 車體螺柱虛擬定位軟件能夠接收前端掃描數據，根據掃描數據對螺柱位置進行優化定位，滿足螺柱定位工藝要求，保證通過螺柱進行定位的復合板排布整齊一致，輸出滿足機器人焊接要求的數據。 二.優勢 1.實景復制，人員之間溝通順暢 2.現場與原設計對比分析，減少反復進場次數 3.易掌握快速投入使用，期短 4.軟件授權方式靈活，提高利用率 三.特點 1.適配性強，軟件兼容各種掃描儀的結果，適應各種格式的點云數據 2.TB級點云數據加載，采用的動態加載技術，實現快速的點云數據加載，操作流暢不卡頓 3.直觀有效的誤差效果顯示，模型與點云的比較偏差結果的直觀顯示 4.功能模塊簡潔分明，可快速直達系統不同區域進行操作 5.零件管理區可選中單個結構件，進行效果渲染，提高單個結構件的可視性 6.運行穩定可靠，滿足使用所需的各項技術要求，并符合國家的安全、保密等相關要求 7.可根據企業的具體需求進行定制 四.功能 1.創建復合板數據 在數據管理界面中先創建復合板數據，創建復合板數據方法有兩種：一是可以手動添加；二是直接導入符合格式的文件。通過設置復合板的名稱、頂點位置、孔位、孔半徑來確定一個復合板，根據設置的參數，復合板會同步顯示在視圖區中。可以對已有的復合板進行修改、操作 2.創建工藝卡 創建復合板后，可以根據已有的復合板設置復合板的排列順序以及復合板間隙，復合板的排列會同步顯示在視圖區中 3.掃描數據 現場掃描數據，將掃描到的點云數據直接導入到軟件中 4.確定坐標系 再定位塊上擬合三個相互垂直的平面，再根據擬合的三個平面確定坐標系?？梢酝ㄟ^翻轉X、Y、Z軸調整坐標系 5.模型重建 根據現場實際情況，在點云中擬合平面，進行模型重建，擬合平面方法有兩種：一是選擇點云上的一個點，據此自動擬合成一個平面；二是選擇點云上的點，每4個點生成一個平面 通過互剪平面、邊界剪切、對齊平面等功能調整平面大小 6.復合板排布 選擇固定板平面以及工藝卡，進行復合板排布，復合板排布后可以直接預覽效果，可以調整固定板的上方朝向，也可以調整復合板之間的間隙大小。預覽時，超出設定閾值的錨點以紫色顯示 復合板排布完成后，保存錨點位置時，可以設置平面的編號、偏向閾值、垂直朝向、抬高高度以及局部半徑等 7.錨點排序 根據需要對已經排布的復合板自定義錨點順序 8.輸出錨點 輸出的錨點信息中包括：固定板編號，錨點序號，錨點x值，錨點y值，錨點z值，柱焊方向x值，柱焊方向y值，柱焊方向z值，模型與實際點云的偏差角度值（角度制） 9.PLC 錨點傳輸?shù)絇LC平臺，根據照相機抓取的控制點，將指令傳輸給機器人進行焊接。次輸入在標準狀態下獲得基準控制點，在每次旋轉后，再輸入在此狀態下獲得控制點信息，每輸入一組新的控制點信息，計算出實際錨點經過旋轉后的位置，將此位置用指令傳輸給機器人 10.統計分析 根據時間可以查詢到相應車輛的螺柱信息，同步顯示螺柱統計圖
