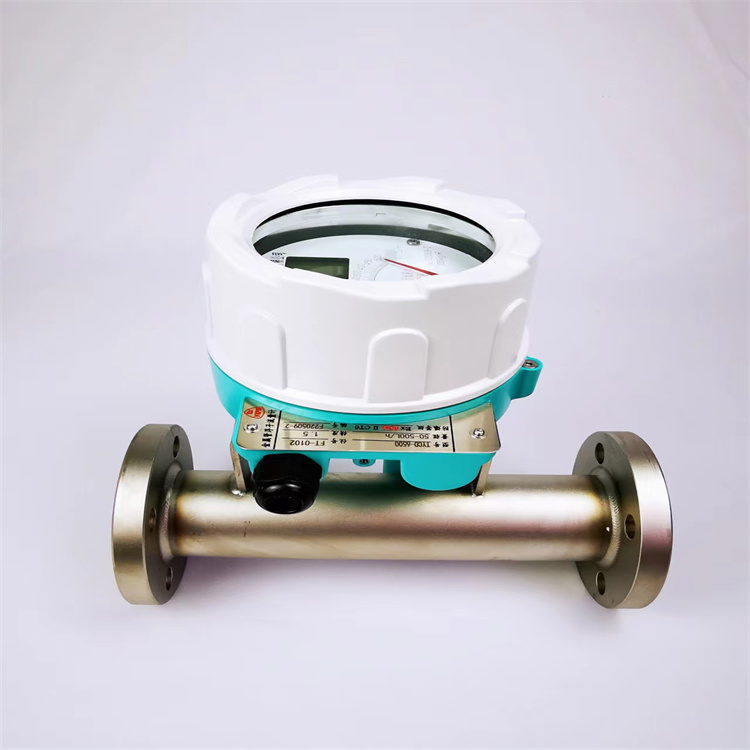

津制 智能型金屬轉子流量計 垂直安裝 冶金

金屬轉子流量計的結構

金屬轉子流量計通常由錐形管、轉子、保護管、顯示儀表等部分組成。是一種常見的接觸式流量計，可以測量液體或氣體介質的流量。

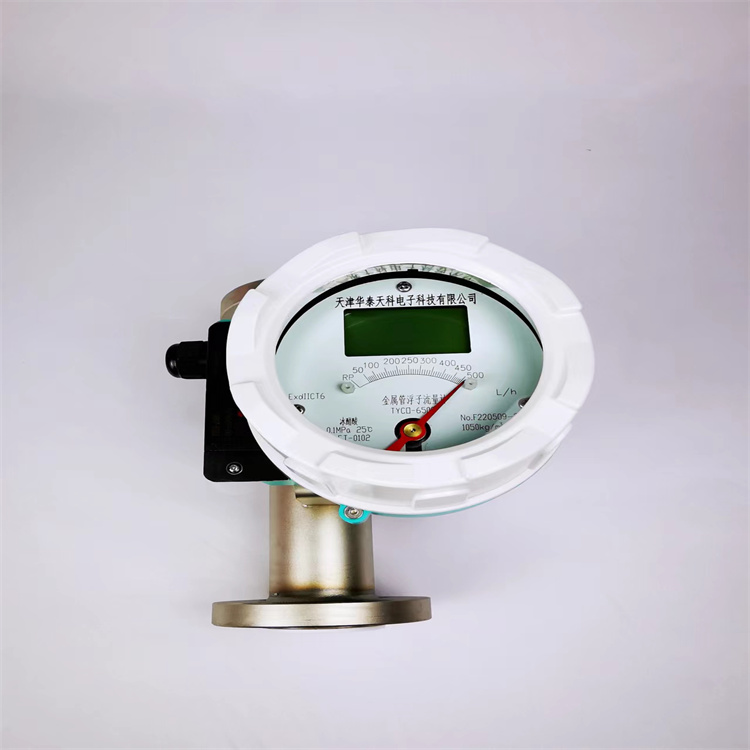

  津制 智能型金屬轉子流量計 垂直安裝 冶金

金屬轉子流量計工作原理

金屬轉子流量計通過物理流量推力原理測定被測管段中的介質流量。當介質流經測量管段時會進入一個錐形管中，錐形管中軸上有一個金屬轉子，一些型號會有一個固定軸保證轉子沿中心軸線上下轉動。當流量足夠大時，所產生的作用力將轉子托起，并使之升高。轉子受到的介質推力和重力獲得平衡時，轉子的高度將相對固定，此時的高度與介質的流量大小呈線性相關。

  津制 智能型金屬轉子流量計 垂直安裝 冶金

金屬轉子流量計參數

公稱口徑：DN15-DN150

本體材質：304；316L；襯PTFE；襯PFA

測量介質：液體；氣體

工作溫度：-40~250°C

工作壓力：≤4MPa（＞4.0MPa協議供貨）

電源：24VDC；220VAC；3.6V鋰電池

精度：±1.0%；±1.5%F.S

輸出信號：4-20mA；脈沖輸出

通訊：HART協議；RS485

防爆等級：Exd[ia]II CT6

金屬轉子流量計特點

1.適用于液體和氣體流量測量：金屬管金屬管轉子流量計可以采用不同的軸承設計制造，這些軸承設計適用于潤滑和非潤滑液體以及低至中等粘度和干燥氣體的那些。

2.高度：金屬管轉子流量計的線性分辨率達到讀數的± 1.0%。

3.以不同方向和流向安裝：金屬管轉子流量計可以垂直和水平方向安裝 - 考慮到流量計前直徑為10 x直徑和流量計后直徑為5 x的推薦安裝要求?？梢允褂秒p拾波線圈提供雙向(正交)版本，以監控正向和反向的流量。

金屬轉子流量計選型方式

1.根據測量介質的形式選擇：對于液體和氣體應按照相應參數進行選擇對應型號。

2.根據被測介質的性質選擇：對于有腐蝕性或有雜質的被測介質應選擇具有相應防護能力的轉子與錐形管材質的型號。

3.根據接口形式選型：應確定法蘭尺寸是否匹配，選擇相應尺寸法蘭接口。

 金屬轉子流量計注意事項

1.金屬轉子流量計務必要垂直安裝，因為其工作原理需要有重力參與平衡轉子位置，因此一定要保證金屬轉子測量管段垂直與水平面。

2.為便于檢修和更換流量計，在儀表安裝時需接旁道管路。當被測介質較臟時，應及時清洗管子與浮子。
