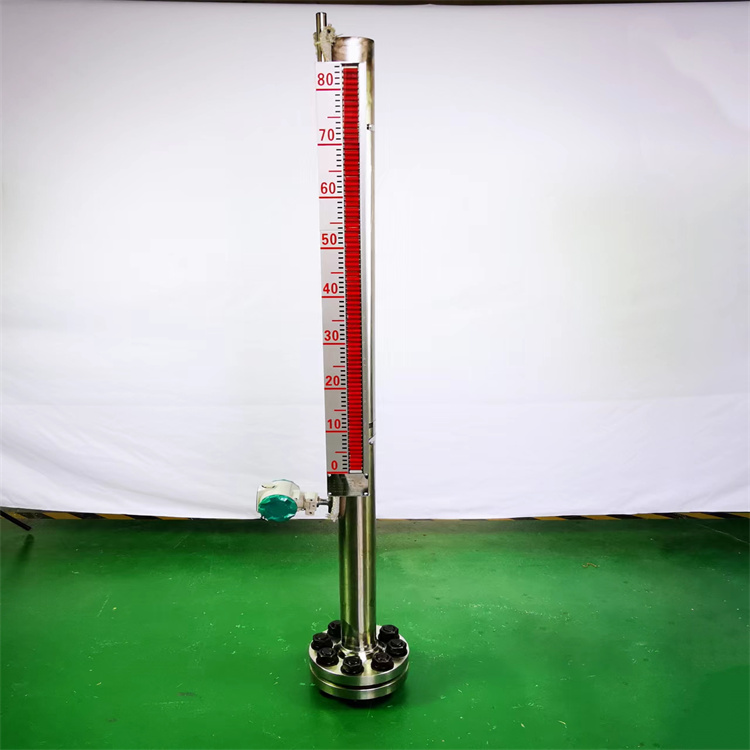

津制 兩線制汽包液位計 4-20mA 鍋爐

汽包液位計的結構

汽包液位計是一種常用于鍋爐等類似環境的液位測量儀表，它通常由兩個接口、浮筒、控制電路等部分構成。安裝于被測量容器外壁上，通過電線傳出測量信號。

津制 兩線制汽包液位計 4-20mA 鍋爐

汽包液位計工作原理

汽包液位計耐高溫、高壓，其中變送器利用液位變化與其對測量探極產生的電容變化之間的關系，通過系統軟件將檢測的電容變化經各種補償計算后輸出與物位成正比的4-20mADC 標準信號。

津制 兩線制汽包液位計 4-20mA 鍋爐

汽包液位計參數

安裝方式：側-側安裝；頂部安裝

測量范圍：0-5m

測量精度：±0.5%F.S

工作壓力：≤25MPa

工作溫度：≤550℃

電源：24VDC兩線制；24VDC/220VAC四線制

輸出：4-20mA+HART；RS-485/232

防爆等級：Exd[ia]II CT6

汽包液位計的特點

1. 具有全工況條件下液位準確連續測控功能，能夠?qū)σ合嘟橘|(zhì)、介電常數變化、汽相介質、介電常數變化同時進行自動補償。

2. 按鍵調整、輕松標定、帶自診斷，全溫度范圍、測量系統，電極采用非金屬材質，機電一體化。

3.耐高溫、高壓，穩定性較好、準度較高，適用于各種規格的工業鍋爐、汽包等壓力容器的液位測控。

 汽包液位計選型

1.根據安裝方式選型：分為頂部安裝式和側向安裝式。

2.根據測量范圍選型：不同型號需在選購生產前確定，汽包液位計的量程與接口間距相關，無法在使用過程中修改。

3.根據信號接受類型選型：不同的信號輸出對應著接受信號的系統類型，分為4-20mA電流或RS-485/232式。

汽包液位計注意事項

1.運輸和儲存過程中應注意防止磕碰等情況，安裝前目視外觀查看是否存在形變等情況。

2.安裝過程中應保證與接口密封良好，以免出現氣體泄露等情況。

3.如安裝在室外露天環境，應考慮給儀表外置部分加裝防護措施，防止碰撞、雨水、雷擊等情況發生。
