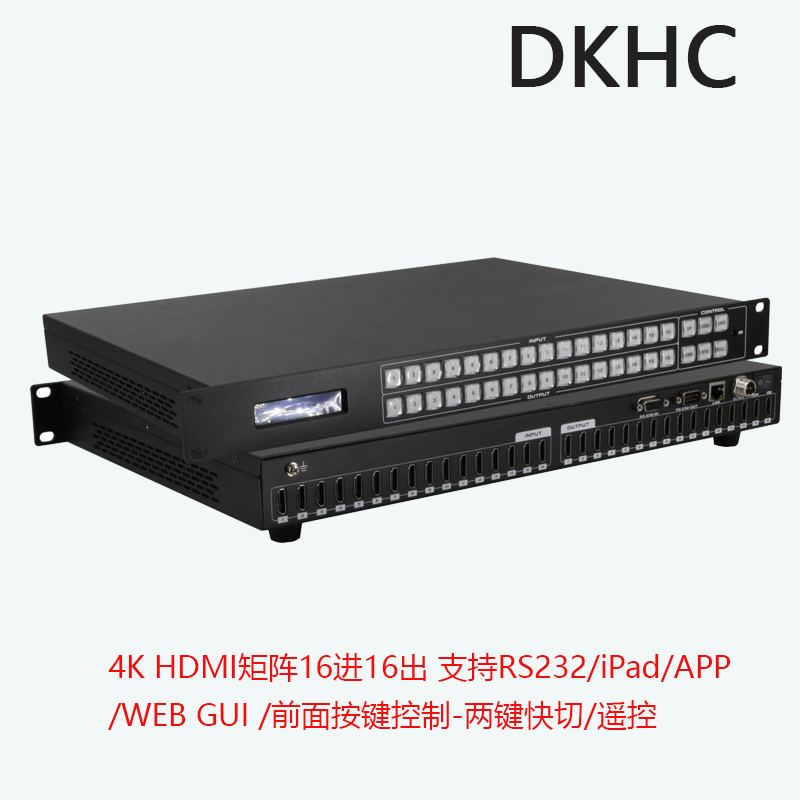

HDMI高清矩陣切換器1616_16進16出畫面拼接器_拼接屏混合矩陣 HDMI矩陣 HDMI視頻矩陣 HDMI拼接矩陣

APP/WEB控制型4K HDMI矩陣 版本號：V2020.001 目 錄 一、產品簡介 1 二、產品特性 1 三、技術參數 1 四、裝箱清單 1 五、產品連接 2 六、設備操作及功能說明 2 6.1 前面板功能介紹 2 6.2 后面板功能介紹 3 6.3 遙控器功能介紹 3 6.4 主機PC軟件使用方法 3 6.5 主機的輸入輸出名稱更改操作 5 6.6 主機的切換操作 6 6.7 主機的場景保存操作 7 6.8 主機的場景調用操作 8 6.9 EDID切換操作 8 6.10 矩陣網頁和APP控制說明 9 6.11 EDID 序號說明 12 6.12中控命令 13 七、產品常見故障及注意事項 13 7.1 常見故障 13 7.2 注意事項 13 備注：本說明書以8進8出HDMI矩陣作為例子，4進4出，16進16出HDMI矩陣除了路數不一樣以外，其余操作一樣。 我們非常榮幸閣下選購了我們的產品。在使用本產品之前，請您仔細地閱讀本說明書，以便得到的性能。希望此說明書在您使用時給您帶來方便，如果您有任何疑問，請及時與我們或您的經銷商聯系。 設備通電前，需要檢查確保機箱接地良好，以防止機殼產生靜電放電而危及設備和 人身安全，并起到良好的效果，在安裝、使用和維護時，請遵守以下事項： 請注意機箱接地良好 請使用帶保護地的單相三線制交流220V電源，并確保整個工程系統使用同一保護地。不 能使用無保護地的電源，電源線的接地腳不能破壞。 需要進行設備移動或其他需要斷電的工作時，要關斷所有的電源，包括電源開關，拔掉 電源插頭等，以確保您和設備的安全。注：陰雨潮濕天氣或長時間不使用時，應關閉電源總閘。 不能在電源線、信號線、通訊線等線纜上壓放物品，應避免線纜踩踏或擠壓，以防止出 現漏電或短路等危險。 從設備上插、拔信號線時，設備需要斷電，以免損壞設備。帶電插拔造成的損壞不在保修范圍。 應合理安置設備，設備電源在工作時會發熱，因此要保持工作環境的良好通風，以免溫度過高而損壞設備。如裝入標準機架、機箱、機柜，或放置在穩固平臺的工作臺面上，防止設備跌落。 設備工作壞境要注意防塵、防潮，不要將系統設備置于過冷或過熱的地方。 ?注意避免液體浸泡和濺入設備內部，尤其要防止化學品或液體灑在設備上或其附近。 所有的維修工作應由專業維修維修人員完成，未經培訓不要嘗試自己維修設備，防止危險，以免發生意外事故或加重設備損壞程度。 一、產品簡介 APP/Web控制型4K HDMI8進8出矩陣（帶EDID控制）可連接8路HDMI信號源到8個顯示器。主機有8路HDMI輸出，且每一路HDMI輸出都支持1080p到4K的全高清格式，以及所有的3D格式。支持獨立的EDID控制。HDMI8進8出主機可連接到HDMI顯示器的藍光播放機、數字機頂盒、家庭影院電腦以及游戲控制器搭配使用。通過提供的IR遙控裝置、RS-232和TCP/IP，或者通過前面板的選擇按鍵來選擇，任何信號源在任何時候、任何顯示器上都可以被識別。 HDMI8進8出矩陣還支持Web控制，支持安卓和蘋果APP控制，極大的方便了用戶的使用。 二、產品特性 ?HDMI V1.4 支持: 4K x 2K@30Hz,1080P@120Hz,和1080P 3D@60Hz ?Deep Color 支持48/36/30/24-bit ?支持LPCM 7.1CH, 杜比True HD, 杜比數字+和DTS-HD Master Audio 傳輸 ?支持任意信號源在多個顯示器上同時顯示 ?支持任意HDMI顯示器隨時查看任意HDMI信號源 ?8個輸入端口支持獨立EDID ?支持RS-232, 遙控, 面板控制以及Web 以及APP控制 ?前面板LCD 顯示屏反饋實時狀態 ?航空式螺旋電源接口，為電源的穩定性保駕護航 ?采用廣電級別按鍵，觸感良好 三、技術參數 名稱 HDMI8*8固化矩陣 支持視頻分辨率 480i, 576i, 480p, 576p, 720p, 1080i, 1080p@24/30/50/60Hz, 4K@30Hz, 1080P3D@60Hz 輸入端口 8×HDMI, 1×RS-232 IN,1xRS-232 OUT, 1xRJ-45(控制) 輸出端口 8×HDMI 靜電保護 人體放電模式: ± 8kV (氣隙放電) ± 4kV (接觸放電) 控制 前面按鍵，RS232，LAN等控制方式 電源 AC:110V-240V 50/60Hz DC:12V2A 輸入電壓 電源 100VAC ~ 260VAC, 50/60 Hz 功耗 12W（） 尺寸 482 mm (W)×288 mm (D)×44 mm (H) 重量 2Kg 工作溫度 0 ?C~40 ?C/32 ?F~104 ?F 存儲溫度 ?20 ?C~60 ?C/?4 ?F~140 ?F 四、裝箱清單 HDMI8*8固化矩陣一臺 DC12V2A電源適配器一個 合格證、說明書、保修卡各一份 遙控器一個 五、產品連接 HDMI808HD矩陣連接示意圖 1. 連接8個信號源如藍光播放器、游戲控制器、A/V接收器、線纜或者器等等到HDMI輸入端口。請別熱插拔！插拔線纜時請斷電并小心操作。在矩陣通電的情況下連接或端口信號源都會導致電路損害。 2. 連接HDMI輸出端到高清顯示器如HDTV或者使用HDMI輸入的HD投影機。注意，當各路連接距離較長時，建議使用高速HDMI線纜。 3. 關于電源，先給信號源插上電源，然后是矩陣（帶供電電源），然后是各輸出端連接設備。 4. 按相同順序給每個設備通電。 這時，每個鏈接的顯示器都應該顯示的信號（通電最初默認為輸入1的信號），每個 信號源在每個顯示器上滾動顯示，確認設備一切正常。用配套的IR遙控器測試切換功能。如果其中一個顯示器接收信號時有問題，進入信號源調節分辨率的菜單，調整分辨率（從到，直到信號正常顯示）。 六、設備操作及功能說明 6.1 前面板功能介紹 1. LCD顯示屏：顯示輸入-輸出的選擇狀態、EDID信息等等。 2. HDMI 輸出選擇按鍵區域： HDMI 輸出選擇按鍵1到8，選擇想要的輸出端口，對應的輸出端口燈燈會亮起，如想取消3號輸出，再按下輸出的3鍵（燈就滅）即可取消選擇3號鍵輸出 3. HDMI 輸入選擇按鍵區域： HDMI 輸入選擇按鍵1到8，選擇想要的輸入端口。（例1切123），在IN端按1鍵，1鍵燈 就變亮，然后在按OUT端按123鍵燈就變亮即可實現1切123的切換功能； 4.控制按鍵區域： 上面一行快捷按鍵依次為： 向上按鍵：可操作顯示屏進行向上選擇的操作 EDID按鍵：按此鍵進入EDID設置模式。EDID讀?。豪演敵?口的EDID讀到輸入1口，先按EDID鍵（EDID鍵的燈亮）再按IN的1鍵，再按UP或者DOWN鍵選到5 （OUT 一排5鍵的燈就會亮），最后按ENTER鍵（ENTER鍵的燈會閃一下）； SA VE按鍵：場景保存 下面一行控制按鍵依次為： 向下按鍵：可操作顯示屏向下選擇的操作 ENTER按鍵：按此鍵確認并保存設置 RECALL按鍵：場景調用 5.IR 接收窗口：接收遙控器的信號。 6.2 后面板功能介紹 1.接地 2. HDMI IN：HDMI輸入接口，支持8個HDMI信號同時輸入 3. HDMI OUT：HDMI輸出接口，支持8個HDMI信號同時輸出 4. RS232-IN：RS232控制輸入接口，通過RS232串口控制 5. RS232-OUT：RS232控制環出接口 6. LAN：LAN接口，通過網線連接控制設備對HDMI88矩陣進行控制 7.航空螺旋式電源接口：支持DC12V電源輸入 8.POWER：電源開關 6.3 遙控器功能介紹 切換：先按輸入，再按輸出，例如，先按1，再按SWITCH，再按1，2，3即可實現將輸入第1路切換到輸出第1，2，3路；此時如果要再實現將輸入第2路切換到輸出第5，6路，先按下EDID，返回切換界面，再按2，再按SWITCH，再按5，6即可實現此功能。 場景保存：先按SA VE，再按數字1或者其他數字，例如先按SA VE，再按1，即可實現把當前的切換模式存到場景1里面去。（數字只能選擇1-8） 場景調用：先按照RECALL，再按數字1或者其他數字，例如先按RECALL，再按2，即可實現調用場景2.（數字只能選擇1-8） EDID按鍵：返回主頁面。 6.4 主機PC軟件使用方法 主機安裝軟件是綠色軟件。復制Client.exe到電腦，該電腦為用RS232 COM端口或TCP/IP控制主機的電腦安裝軟件。 準備工作： 1.用RS232線纜（線纜兩端的頭均為母座）或者TCP/IP（局域網）連接電腦和主機。 2.啟動主機電源。 3.雙擊Client.exe 圖標，運行，彈出如圖6.4-1所示界面窗口： 圖6.4-1 A. 串口RS232 控制操作步驟 使用直連型RS232線纜連接電腦的RS232接口和主機的RS232接口，確定好串口的端口號（如COM4），點擊PC軟件的“設置”界面，選擇“串口”，同時選擇“COM4”通信口然后點擊左側的“載入”，如果連接正確，則將讀出主機的一些配置，見圖6.4-2。 圖6.4-2 B. LAN口控制操作步驟 選擇設置進行主機的LAN口參數配置，軟件會自動去尋找局域網內的設備，當在右下角已發現設備窗口里出現了IP地址，如下圖發現了一臺設備，該設備的IP地址是192.168.1.80，雙擊改IP地址自動填入。 圖6.4-3 然后按下“載入”,如果能讀出矩陣?yán)锩娴呐渲?，則連接正確。 注意：使用LAN口進行控制時，需要將PC的IP進行配置（改成同一網段），見圖6.4-4，矩陣出廠的默認IP地址為192.168.1.80，開機時前面液晶面板上會顯示設備IP地址。 圖6.4-4 6.5 主機的輸入輸出名稱更改操作 點擊“切換”, 進入切換界面選擇輸入端1路，然后雙擊1路，出現如圖6.5-1，更改輸入1路信號名稱，然后點“保存”即可。 圖6.5-1 點擊“切換”, 進入切換界面選擇輸出端1路，然后雙擊輸出1路出現如圖6.5-2更改輸出1路信號名稱，然后點“保存”即可。 圖6.5-2 6.6 主機的切換操作 點擊“切換”, 進入切換界面，先選擇輸入端口，然后在隨后彈出的界面點擊需要選擇的端口（選中后端口會變成黃色），見圖6.6-1，如果想取消該輸出端口，再點擊一次讓端口變灰即可，一次可以選擇多個端口，選擇完畢之后按下“OK”鍵之后即可實現相應的切換操作。 圖6.6-1 圖6.6-2 按照?qǐng)D6.6-1和圖6.6-2的操作可實現將主機的輸入1切換到輸出1，2，3，4，5，6。 6.7 主機的場景保存操作 點擊“保存/視圖”, 進入“保存/視圖”界面，如圖6.7-1，可按下“當前場景”查看當前矩陣的配置，選擇“場景1”，然后按下“載入”，即可將當前場景保存在“場景1”里面，如果“場景1”里面之前存有場景，可以按下“場景 1”進行查看。 注意：“場景 0”里面保存的場景僅為當前配置，會根據矩陣的配置變化而變化。 圖6.7-1 6.8 主機的場景調用操作 點擊“載入”, 進入“載入”界面，如圖6.8-1，選擇“場景 1”，然后按下“載入”，即可將“場景 1”里面保存的場景調出，實現對主機的快捷配置。同時在窗口的左邊部分會很清楚的看見所要調用的場景里面的具體配置。 圖6.8-1 6.9 EDID切換操作 點擊“切換”進入切換界面,可在（ 1-8路）中選擇你所需要的任意輸入端口，右鍵進入“EDID”界面，如圖6.9-1 圖6.9-1 選擇所需要的EDID參數，點擊OK, 如圖6.9-2 圖6.9-2 6.10 矩陣網頁控制說明 該矩陣可以支持網頁控制，默認IP地址為192.168.1.80，用戶可以通過打開瀏覽器，輸入矩陣IP地址，即可進行網頁控制的操作： *默認登錄賬號：admin 密碼：admin *同時需要修改控制電腦的IP地址在同一網段。 Login界面： Home界面： 輸入登錄用戶名和密碼之后，點擊“Submit”就可以進入到控制切換的主頁面： Switch為矩陣的切換按鍵。點擊左邊信號輸入按鍵，再選擇右邊輸出按鍵： 可以支持8個場景，選擇Se下面的按鍵可以完成場景保存，按Recall下面的按鍵可以完成所需場景的調用： 每個輸出口都可以支持EDID管理： Setup界面： 可以支持IP地址，波特率（115200，9600，57600，14400），和蜂鳴器開關等修改。 以上所有更改在提交Submit后都需重啟矩陣 Account 界面： 用戶對登錄的用戶名和密碼做修改。默認登錄用戶名：admin 登錄密碼: admin 在修改之后點擊Submit提交，然后需重啟矩陣方可生效。 App控制： 該矩陣可以支持APP控制，IOS用戶可以直接在蘋果商店直接搜索MCS來下載APP使用，安卓用戶可以通過網站進行下載安裝。 進入APP之后，操作界面和Web界面一樣。 6.11 EDID 序號說明 序號 EDID 說明 序號 EDID 說明 1 OUT1（輸出口1） 5 1080p, Dolby，DTS 5.1 2 OUT2（輸出口2） 6 1080p, HD Audio 7.1 3 OUT3（輸出口3） 7 3D,Stereo Audio 2.0 4 OUT4（輸出口4） 8 3D, Dolby，DTS 5.1 5 OUT5（輸出口5） 9 3D, HD Audio 7.1 6 OUT6（輸出口6） 10 4k*2k, Stereo Audio 2.0 7 OUT7（輸出口7） 11 4k*2k, Dolby，DTS 5.1 8 OUT8（輸出口8） 12 4k*2k, HD Audio 7.1 1 1080i,Stereo Audio 2.0 13 1024x768 DVI 2 1080i, DOLBY/DTS 5.1 14 1920X1080 DVI 3 1080i, HD Audio 7.1 15 1920X1200 DVI 4 1080p, Stereo AUDIO 2.0 6.12 中控命令 RS232：通過RS232串口線連接到控制設備 波特率: 9600（出廠默認值）, N, 8, 1 使用RS232直連線 控制指令 功能描述 [x] X [y]. 將輸入 [x] 切換到輸出[y] Se [X]. 將場景輸入輸出配置存到場景 [X]， [X] 必須是1-8的數值 Recall [Y]. 調用場景[Y]里的輸入輸出配置，[Y]必須是1-8的數值 Buzzer . 輸入指令開轟鳴器聲音 Buzzer off. 輸入指令關閉轟鳴器聲音 七、產品常見故障及注意事項 7.1 常見故障 1.串口操作失靈，無法操控主機切換 2.顯示設備出現閃屏、花屏、藍屏、黑屏現象 3.機箱帶有靜電現象 4.LAN控制系統操作不靈 7.2 注意事項 1.產品出現串口操作失靈，因注意檢查控制設備相應的控制軟件是否打開，或檢查串口線 是否已經損壞 2.當顯示設備出現閃屏、花屏、藍屏、黑屏現象時，應注意檢查以下部位是否出現問題： （1）檢查顯示屏是否已經損壞或檢查顯示屏接口處線纜是否出現松動 （2）檢查信號源是否運轉正常 （3）檢查HDMI線纜是否已經損壞 （4）檢查各個接頭處是否出現松動現象 3.當出現機箱帶靜電時，檢查電源的接地是否良好，是否采用的同一接地 4.當LAN控制不靈時 （1）檢查網線是否已經損壞 （2）水晶頭是否損壞 （3）網線與水晶頭的連接是否錯誤 （4）控制軟件是否打開或控制軟件是否損壞
