供應HDMI四路信號切換矩陣，廠家直銷

產品簡介
產品特點：
l 四路HDMI1.3b版本信號輸入分配成四路HDMI1.3b版本信號輸出
l 兼容HDCP1.2
l 支持CEC
l 支持30/36位深色
l 支持藍光DVD24/50/60fs/HD-DVD/xvYCC
l 音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD
l 支持信號時序重整。
l 使用AWG26 HDMI 1.3版本的標準線纜，輸入傳輸距離可達15米，輸出傳輸
距離可達20米。
l 輸入端直接摁按鈕進行控制。
l 無信號損失
l 安裝簡單
l 需要DC5V/3A規格的電源

HDMI四進四出矩陣

產品型號:HM1404

一、產品介紹

PW-HM1404 HDMI四路進四路出的智能切換矩陣。它接入的HDMI信號源(如藍光播放器,HD DVD播放器、游戲系統,等等)可任意在任何的四個顯示屏上同時顯示并進行切換,并兼容HDCP。支持紅外擴展,支持紅外遙控制。

HM1404均衡能力和信號的放大,可以確保HDMI信號在通過HDMI 1.3版本的標準線纜無損失。

■特性

l
易于使用:在幾秒鐘內可以安裝好


允許四路HDMI音頻/視頻設備獨立轉向四HDMI顯示器,高清電視,或投影儀。

l
四路輸出顯示相同或不同來源,同時兼容HDCP。

l
支持1080 p高清分辨率,1080i/720 p視頻格式和其他標準。

l
每個端口支持HDMI或DVI輸入。

l
提供額外的紅外遙控器擴展。

l
兩種切換模式:面板按鈕,配備的紅外遙控控制。

l
兼容HDCP；支持hdmi 1.4版本。

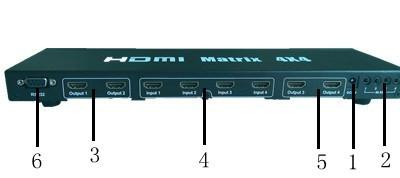

 物理連接口示意圖:



圖1.0  前面板示意圖
：電源開關旁帶電源指示燈
Input1,Input2,Input3,Input4:輸入指示燈
Ouput A，Ouput B, Ouput C, Ouput D：輸出指示燈
POWER:電源指示燈
celect：切換按鍵

Ouput A，Ouput B, Ouput C, Ouput D：輸出接口
RS232:串行通信接口
Extend IR:紅外線接收延長
DC /5V:  5V6A直流電源接口
連接與操作:
1.     通過HDMI線，把每個HDMI信號源與切換分配器輸入端連接起來。
2.     通過HDMI線，把切換分配器的輸出端與顯示器連接起來。
3.     把5V的電源和切換分配器連接起來。
HDMI版本……………………………………………………………..…………HDMI1.3b
HDCP版本……………………………………………………………..…………HDCP1.2
HDMI分辨率…………...…24/50/60fs/1080P/1080i/720p/576p/576i/480P/480i
支持音頻色彩格式………………………….……………………24位/深色30位/36位
支持音頻格式…………….. DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD
傳輸帶寬……………………………………………………………………..225MHz
傳輸速率..…………..………………………………………………………6.75Gbps
輸入輸出TMDS信號…………………………………..…..….………0.5-1.5Vp-p(TTL)
輸入輸出DDC信號…………… ………………………..………………...…5Vp-p(TTL)
輸入線纜長度….…………….…….………….……………………≤15m HDMI AWG26
輸出線纜長度….…………………….………≤20m AWG26 HDMI 1.3 standard cable
工作電流….………………………….………………………………………….…5A
電源適配器規格:…………..……....交流輸入（50 /60HZ）:100V-240V,直流輸出:5V
工作溫度……….……………….…………………………….……………(-15 to +55℃)
工作濕度范圍…………………..……………………………..…5 to 90%RH（無冷凝）
尺寸…………………………………………………………………430X205X52(mm)
重量………………...…………………………………………………………….2.19kg
