詳細信息（Z1型脹緊套規格參數｜內徑10-500mm 扭矩表安裝尺寸圖 -上海乙諦精密機械）

加工定制： 是
品牌： EDi
型號： Z1型
材質： 45#鋼、40Cr合金鋼、304不銹鋼、430不銹鋼等
重量： 0.01-16.5
規格尺寸： 內徑10-500mm
軸向力： 1.4-1110
轉矩： 7-278000

Z1型脹緊套規格參數｜內徑10-500mm 扭矩表安裝尺寸圖 -上海乙諦精密機械基本介紹

上海乙諦精密機械有限公司，是一家專注于機械領域高精度傳動部件研發、生產與銷售的專業制造商。
我們主營脹緊套、萬向節、聯軸器、鎖緊盤、工業鏈條，以及各類非標精密機械零件，型號齊全，可滿足95%以上行業需求。依托自有生產車間，省去中間商差價，支持非標定制，提供圖紙或樣品即可快速打樣。
秉持“品質可靠、服務專業”的經營理念，我們的產品已贏得廣大機械領域客戶的信賴。我們致力于為各類工業傳動場景，提供、穩定且量身定制的傳動解決方案。

Z1型脹緊套規格參數｜內徑10-500mm 扭矩表安裝尺寸圖 -上海乙諦精密機械性能特點

產品概述

Z1型脹緊套（又稱免鍵軸襯、動力鎖）是一款緊湊型無鍵連接裝置，專為小空間安裝場景設計，廣泛應用于伺服電機、減速機、傳動設備等場景，通過抱緊力實現軸與輪轂的無間隙連接，傳遞高扭矩且不損傷零件強度。

產品優勢

1. 免鍵設計，不傷軸件：無需在軸和輪轂上加工鍵槽，避免削弱零件強度，延長設備使用壽命。

2. 安裝便捷，效率更高：無需加熱或特殊工具，僅需擰緊螺栓即可完成安裝，軸向位置可自由調整。

3. 結構緊湊，節省空間：內外錐環結構，體積小巧，適配安裝空間受限的場景。

4. 通用兼容，適配性強：可與市面主流品牌同規格脹緊套互換使用，降低替換成本。

5. 穩定傳動，扭矩可靠：抱緊力均勻分布，傳遞扭矩穩定，降低設備運行噪音與振動。

Z1型脹緊套規格參數｜內徑10-500mm 扭矩表安裝尺寸圖 -上海乙諦精密機械技術參數

產品參數

型號系列：Z1型

表面處理：光飾、拋光

可選材質：45#鋼、40Cr合金鋼、304不銹鋼、430不銹鋼等

規格范圍：內徑20-250mm，全系列型號齊全，支持非標定制

Z1型脹緊套規格參數｜內徑10-500mm 扭矩表安裝尺寸圖 -上海乙諦精密機械使用說明

安裝與使用注意事項

Z1型脹緊套無自動對性，安裝時需通過插入輪轂的方式輔助完成對中操作；組合安裝時，輪轂可能發生位移，需提前預留足夠的安裝余量；

余量不足會導致拆卸困難或扭矩傳遞效率下降，建議嚴格按照安裝手冊操作；擰緊螺栓時需按對角線順序分次均勻緊固，確保抱緊力均勻分布。

Z1型脹緊套規格參數｜內徑10-500mm 扭矩表安裝尺寸圖 -上海乙諦精密機械采購須知

脹緊套產品規格型號參數表：

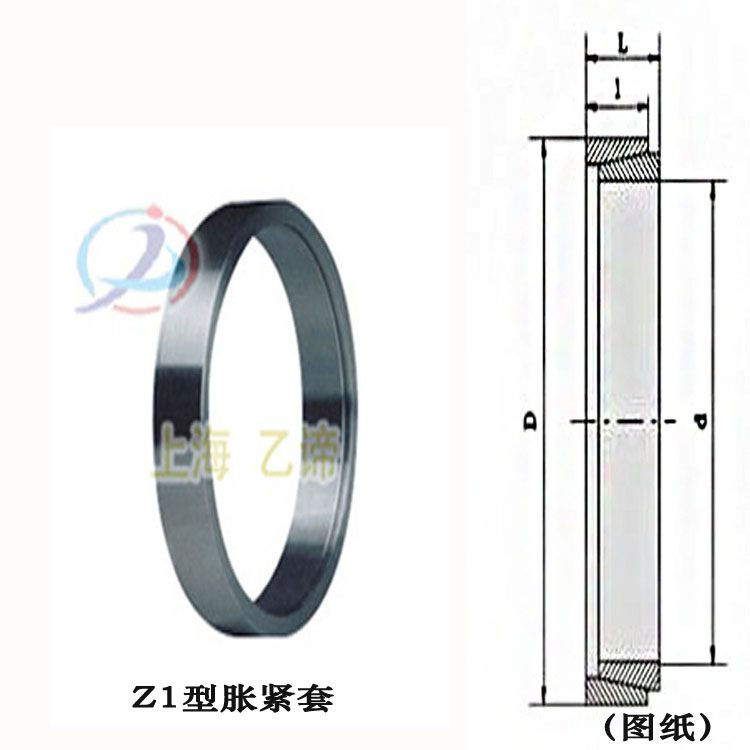

脹緊套基本尺寸					當Pf=100N/mm2時的額定負荷		重量 kg
型號	d	D	L	1	軸向力 F1 KN	轉 矩 M1 KN·m	重量 kg
Z1-10X13	10	13	4.5	3.7	1.4	0.007	0.01
Z1-12X15	12	15			1.6	0.0098	0.01
Z1-13X16	13	16			1.8	0.011	0.01
Z1-14X18	14	18	6.3	5.3	2.8	0.019	0.01
Z1-15X19	15	19			3.0	0.022	0.01
Z1-16X20	16	20			3.2	0.025	0.01
Z1-17X21	17	21			3.4	0.028	0.01
Z1-18X22	18	22			3.6	0.032	0.01
Z1-19X24	19	24			3.8	0.035	0.01
Z1-20X25	20	25			4.0	0.04	0.01
Z1-22X26	22	26			4.5	0.05	0.01
Z1-25X30	25	30			5.0	0.06	0.01
Z1-28X32	28	32			5.6	0.08	0.01
Z1-30X35	30	35			6.0	0.09	0.01
Z1-32X36	32	36			6.4	0.10	0.01
Z1-35X40	35	40	7.0	6.0	8.2	0.15	0.02
Z1-40X45	40	45	8.0	6.6	9.9	0.20	0.02
Z1-45X52	45	52	10.0	8.6	14.6	0.33	0.04
Z1-50X57	50	57			16.2	0.40	0.05
Z1-55X62	55	62			17.8	0.49	0.05
Z1-60X68	60	68	12.0	10.4	23.5	0.70	0.07
Z1-65X73	65	73	12.0	10.4	25.6	0.83	0.08
Z1-70X79	70	79	14.0	12.2	32.0	1.12	0.11
Z1-75X84	75	84	14.0	12.2	34.4	1.29	0.12
Z1-80X91	80	91	17.0	15.0	45.0	1.81	0.19
Z1-85X96	85	96			48.0	2.04	0.20
Z1-90X101	90	101			51.0	2.29	0.22
Z1-95X106	95	106			54.0	2.55	0.23
Z1-100X114	100	114	21.0	18.7	70.0	3.50	0.38
Z1-105X119	105	119			73.2	3.82	0.40
Z1-110X124	110	124			77.0	4.25	0.41
Z1120X134	120	134			84.0	5.05	0.45
Z1-125X139	125	139			92.0	5.75	0.62
Z1-130X148	130	148	28.0	25.3	124.0	8.05	0.85
Z1-140X158	140	158			134.0	9.35	0.91
Z1-150X160	150	168			143.0	10.70	0.97
Z1-160X178	160	178			152.5	12.20	1.02
Z1-170X191	170	191	33.0	30.0	192.0	16.30	1.50
Z1-180X201	180	201			204.0	18.30	1.58
Z1-190X211	190	211			214.0	20.40	1.68
Z1-200X224	200	224	38.0	34.8	262.0	26.20	2.32
Z1-210X234	210	234			275	28.90	2.45
Z1-220X244	220	244			288.0	37.70	2.49
Z1-240X267	240	267	42.0	39.5	358.0	43.00	3.52
Z1-250X280	250	280	48.0	44.0	415	52.00	4.68
Z1-260X290	260	290	48.0	44.0	435.0	56.50	4.82
Z1-280X313	280	313	53.0	49.0	520.0	72.50	6.27
Z1-300X333	300	333	53.0	49.0	555.0	83.00	6.47
Z1-320X360	320	360	65.0	59.0	710.0	114.00	10.90
Z1-340X380	340	380			755	128.50	11.50
Z1-360X400	360	400			800	144.00	12.20
Z1-380X420	380	420			845	160.50	12.80
Z1-400X440	400	440			890	178.00	13.50
Z1-420X460	420	460			935	196.00	14.10
Z1-450X490	450	490			998.0	224.50	15.20
Z1-480X520	480	520			1070.0	256.00	16.00
Z1-500X540	500	540			1110.0	278.00	16.50
注：Pf為脹緊聯結套與軸結合面上的壓力。

上海乙諦精密機械 · 采購須知

1. 發貨與庫存

- 標準Z1脹套：現貨庫存，付款后1天內發貨

- 非標/定制：7~15天（按圖紙確認）

- 發貨地：上海金山區

2. 運輸方式

- 小件：快遞（順豐/中通）

- 批量/大件：物流（德邦/安能）

- 出口：貨代拼箱/整柜

3. 材質與表面處理

- 標準：40Cr（淬火+回火）

- 可選：不銹鋼（304/316）

- 表面：磷化/發黑/光飾

4. 售后服務

- 質保：12個月（正常使用）

- 安裝指導：提供圖紙+螺栓緊固力矩表

- 退換：未使用、包裝完好7天可退

- 技術支持：李經理

5. 訂貨示例

1).型號-內徑+外徑 Z1型、內徑d=25mm、外徑D=30mm

Z1-25×30

2).型號不清楚需提供安裝尺寸：內徑、外徑、高度

八、乙諦脹緊套附件下截：

（脹緊套選用說明、脹緊聯結套安裝拆卸要求、脹緊緊安裝示圖、脹緊套產品規格參數表電子版）
