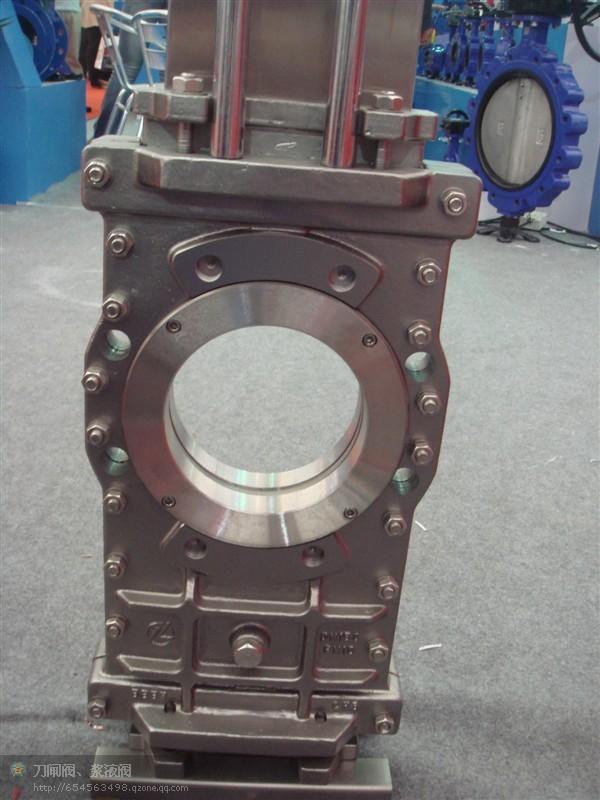

供應SCZ673H氣動穿透式刀閘閥，氣動穿透式刀閘閥

溫州市氣動穿透式刀閘閥廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 15888215509 郵箱： 939753492@qq.com

傳真： 0577-67962337 地址： 浙江溫州市

在線詢盤聯系廠家：15888215509 15888215509

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應SCZ673H氣動穿透式刀閘閥，氣動穿透式刀閘閥）

SCZ673H氣動穿透式刀閘閥，氣動穿透式刀閘閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。該閥門配電動執行器可實現遠程微電腦控制。在電源供應中斷時，也可以通過手動來操作閥門啟閉，從而緊急控制了介質的流向，也避免了事故的發生。也可以使用現場電控箱、遠程PLC電動智能控制等附件來操作和調試的控制。用戶可根據實際需要進行選擇。

產品型號：SCZ673H-10C、SCZ673X-10C、SCZ673W-10P
公稱通徑范圍：DN50-DN500
公稱壓力范圍：1.0MPa-1.6MPa
材質：鑄鋼、不銹鋼
閘板材質：2Cr13、201、304、316、316L
輸入信號：調節式: 4~20mADC
連接形式：對夾式
閥座密封圈：橡膠、三元乙丙橡膠、氟橡膠
堆焊2Cr13、不銹鋼、硬質合金
填料密封：石墨盤根，四氟盤根
適用介質：污水、粉體顆粒、紙漿、礦漿、煤渣

SCZ673H氣動穿透式刀閘閥，氣動穿透式刀閘閥顯著特點：閥腔不積渣，特別適合于漿體輸送及粉體物粒的輸送。

設計制造 Design and manufacture: JB/T8691-1998
結構長度 structural length: GB/T15188.2-94
法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94
試驗與驗收 testing and acceptance: GB/T13927-92

SCZ673H氣動穿透式刀閘閥，氣動穿透式刀閘閥主要零部件材質 Key parts material

閥體、上蓋Valve body, upper cap	碳鋼、不銹鋼Carbon steel, stainless steel
閥板Valve plate	不銹鋼stainless steel
閥桿Stem	不銹鋼stainless steel
密封圈Seal ring	四氟、橡膠PTFE,Rubber

主要性能規范 Key performance indicators

公稱壓力Nominal pressure	PN
殼體試驗ing test	1.5XPN
密封試驗Leak test	1.1XPN
工作溫度Operating temperature	橡膠≤80℃ 四氟密封≤180℃ Rubber ≤80℃, PTFE≤180℃
適用介質working medium	干灰、紙漿、糖漿、污水、煤氣粉末顆粒物、渣水混合物等Dry dust, paper pulp, syrup, age, gas, powder, particle, slag-water mix, etc.

SCZ673H氣動穿透式刀閘閥，氣動穿透式刀閘閥主要外形及連接尺寸Profile and connection dimension

DN	L	H1	H2	H3	D1	D2	D0	N-M	P	B
100	51	405	705	585	180	156	240	8-M16	490	170
125	57	450	780	665	210	184	260	8-M16	490	190
150	570	510	810	770	240	211	280	8-M20	490	240
200	70	615	930	920	295	266	300	12-M20	520	335
250	70	715	1080	1175	355	319	320	12-M24	520	335
300	76	822	1140	1255	410	370	340	12-M24	520	335
350	76	975	1290	1455	470	429	360	16-M24	520	350
400	89	1024	1344	1559	525	480	400	16-M27	605	390
450	89	1235	1560	1926	585	548	450	20-M27	605	430
500	114	1265	1610	2226	650	609	500	20-M30	605	430
