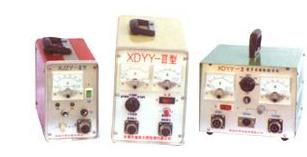

供應多種探頭轉換斜面平面磁粉探傷儀

西安市磁粉探傷儀廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 17791367004 郵箱： sxbestndt@163.com

傳真： 029-89504568 地址： 陜西西安市

在線詢盤聯系廠家：17791367004 029-89504568

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應多種探頭轉換斜面平面磁粉探傷儀）

1、多種探頭轉換（斜面、平面），配備工作燈；適用鐵磁性材料母材與各類型焊縫表面質量的檢測；
2、電源：220V 輸出：AC 36V ；
3、提升力：大于4.8Kg ；
4、體積小、重量輕，攜帶操作方便自如
CDX-Ⅲ型磁粉探傷儀是具有多種磁化方式的磁粉探傷設備。儀器采用可控硅作無觸點開關，噪音小、壽命長、操作簡單、方便、適應性強、工作穩定。是我廠最近推出的新產品，它除具有便攜式機種的一切優點外，還具有移動機種的某些長處，擴展了用途，簡化了操作，還具有退磁功能。
該儀器備有四種探頭：（隨機配可選）
1、旋轉探頭：（E型）能對各種焊縫、各種幾何形狀的曲面、平面、管道、鍋爐、球罐等壓力容器進行一次性全方位顯示缺陷和傷痕。
2、電磁軛探頭：（D型）它配有活關節，可以對曲面、平面工件進行探傷。
3、馬蹄探頭：（A型）它可以對各種角焊縫，大型工件的內外角進行局部探傷。
4、磁環：（O型）它能滿足所有能放入工件的周向裂紋的探傷，用它來檢測工件的疲勞裂痕（疲勞裂痕均垂直于軸向）極為方便，用它還可以對工件進行遠離法退磁。
總之，該儀器是多種探傷儀的組合體，功能與應用范圍廣，尤其適用于不允許通電起弧破表面零件的探傷。
二、主要技術指標
1、提升力：
⑴旋轉探頭：12kg
⑵磁軛探頭：大于5kg（AC）（帶活關節）（代活關節） 36kg（DC）
⑶馬蹄探頭：大于5kg
⑷磁環： 1800AT
2、探頭極距：
⑴旋轉探頭：100×100mm
⑵磁軛探頭：0—250mm可調
⑶馬蹄探頭：0—165mm可調
⑷磁環：Φ150 mm范圍
3、探頭工作電壓：AC36V×2
4、探頭工作電流：約8—12A
5、電源工作電壓：AC220V±10% 50HZ
6、靈敏度：可清晰完整地顯示（15/100）A型標準片上刻槽。
7、外型尺寸：260×140×170mm。
8、重量：主機重9kg，旋轉磁場探頭重3.5 kg，磁軛探頭重2.5kg，馬蹄探頭重2kg，磁環重3kg。
三、操作使用
1、將電源電纜的圓形插頭插入儀器輸入三芯插座內，電源電纜的另一頭插頭插入交流220V的電網配電板插座內（必須有牢固的接地線）打開電源開關，電源指示燈亮，說明控制回路已接通外電源。
2、將探頭電纜上的五芯插頭插入儀器“輸出”的五芯插座內。
3.儀器根據實際情況選擇旋轉E型探頭或磁軛D.A.O型探頭使用。
4、選擇好要使用的探頭應和被探工件表面接觸，才可按動手把上的充磁按鈕，面板上的充磁指示燈亮，表明被探工件已被磁化。
5、儀器停止使用時，應關斷電源開關，在電網配電板上拔下儀器的電纜插頭。

四、注意事項
1、儀器到用戶手里，開箱后，應首先通讀技術說明書1—2遍，基本掌握儀器原理、使用方法。接著按照裝箱單檢查設備附件是否完全，再檢查儀器是否完好，量好電網配電板的電壓是否是220伏，一切檢查無誤后，再插電源插頭，打開電源開關，電源指示燈亮，說明儀器正常。
2、探頭應和被探工件接觸時（不允許空載通電）探頭上的開關才能打開，對工件磁化，否則探頭線圈中電流很大，易燒壞保險絲和雙向可控硅，或燒壞探頭線圈。
3、探頭靈敏度的檢驗，在正式探傷前，首先是檢驗探傷靈敏度，將（30/100）A型標準試片置于被探工件表面上，并用透明窄膠帶粘牢試片的邊緣，然后用手壓緊探頭移動使試片位于探頭中心部位、按探頭上的開關，通電磁化噴灑磁懸液在標準試片上，人工刻槽應顯示清晰，則表明探傷靈敏和磁懸液的配置均符合要求。
五、設備成套性
1、主機 1 臺
2、探頭（A.D.E.O可選）
3、電源線 1 根
4、輸出線 1 根
5、保險絲管 8A 5只
6、照明燈泡 2 只
7、說明書 1份
8 .合格證 1份
