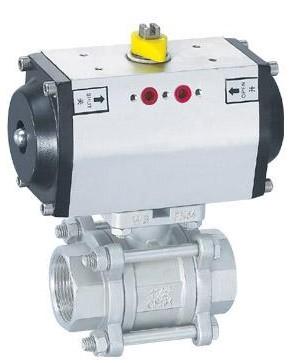

供應Q611F氣動三片式球閥

一、Q611F氣動三片式球閥產品特點
     Q611F氣動三片式球閥 及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動
Q611F氣動三片式球閥具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用
二、Q611F氣動三片式球閥技術規范:



設計依據	GB標準	ANSI標準
設計標準	GB/12237	ANSIB16.34
試驗和檢驗	JB/T9002	API598

三、Q611F氣動三片式球閥參數:

驅 動	壓縮空氣5～7bar(可帶手輪)
公稱通經	15～100mm
公稱壓力	1.6～6.3MPa
適用溫度	PTFE:-29～+178℃
	EK:-29～+250℃
連接方式	螺紋
閥結構	三塊式
閥體材質	316L、316、304、304L碳鋼
閥球材質	316L、316、304L、304
密封材質	PTFE 、EK
適用介質	氣體、水及油類等
可選附件	限位開關、定位器、電磁閥、減壓閥

四、設計標準:

三塊式	測試檢驗	API598，EN12266
	螺紋接端	ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
	對焊接端	ASME B16025
	套焊接端	ASME B16.11
	閥蘭接端	ASME B16.5 DIN2542～2545 JIS B2238
兩塊式	測試檢驗	API598，EN12266
	螺紋接端	ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203

五、主要零部件材料:

序號 NO	零件名稱 Accessory name	材質 Material
1	螺栓 Stud	不銹鋼304 Stainless Steel304
2	接頭 Connector	不銹鋼CF8、CF8M Stainless Steel CF8、CF8M
3	閥座 Seat	PTFE
4	球體 ball	不銹鋼304、316 Stainless Steel304、316
5	閥體 Body	不銹鋼CF8、CF8M Stainless Steel CF8、CF8M
6	螺母 Nut	不銹鋼304 Stainless Steel304
7	閥桿 Stem	不銹鋼304、316 Stainless Steel304、316
8	墊片 Gasket	PTFE
9	填料 Packing	PTFE
10	壓蓋 Gland	不銹鋼304、316 Stainless Steel304、316
11	支架 Yoke	不銹鋼CF8 Stainless Steel CF8
12	連接套 Connecting Set	不銹鋼304、316 Stainless Steel304、316

六、主要連接尺寸及重量


DN		外形連接尺寸 Connecting Flange Size
DN	in	d	L	G	L1	L2	D	L3	C	L0	H
15	1/2	15	73	1/2″	81	85	34	175	22	140/178	62/75
20	3/4	20	85	3/4″	92	100	50.5	190	28	140/178	62/75
25	1	25	91	1″	103	115	50.5	200	33	140/214	62/91
32	11/4	32	112	11/4″	123	130	50.5	230	40	164/214	75/91
40	11/2	40	120	11/2″	136	150	50.5			164/246	75/101
50	2	50	147	2″	155	180	64			190/295	91/112
65	21/2	65	168	21/2″	190	230	77.5			210/340	101/127
80	3	80	204	3″	220	260	91			247/398	112/139

報價說明：
　　1.本產品按相關標準生產、質量三包，質保期一年.
　　2.以上報價均含有14%的增值稅，但不包含物流運費.
　　3.由于市場原材料價格波動或供需變化，個別產品價格會有所變動，請以我們專業銷售人員的報價為準，對此帶來的不便，請您諒解。感謝您訪問我們網站，如有任何疑問.請來電垂詢！我們一定會盡心盡力為您提供優質的服務！

訂貨須知：1。閥門通徑
2。壓力界面材料：鑄件和部件材料。
3。閥門種類：閘閥，截止閥，止回閥，蝶閥，球閥，等等。
4。終端連接方式，如果連接方式為焊接方式，還要提供連接管道的管壁厚度；如果連接方式是法蘭，則要
提供法蘭表面或拋光度。
5。任何與標準配置不同的材料：密封材料，沉淀材料，螺栓材料，等等。
6。任何附件：防酸保護層，鎖定裝置，鏈條操作，等等。
7。人工或動力執行機構：請包括所要求的技術細節。
8。為了訂購方便起見，請確定規格型號。
