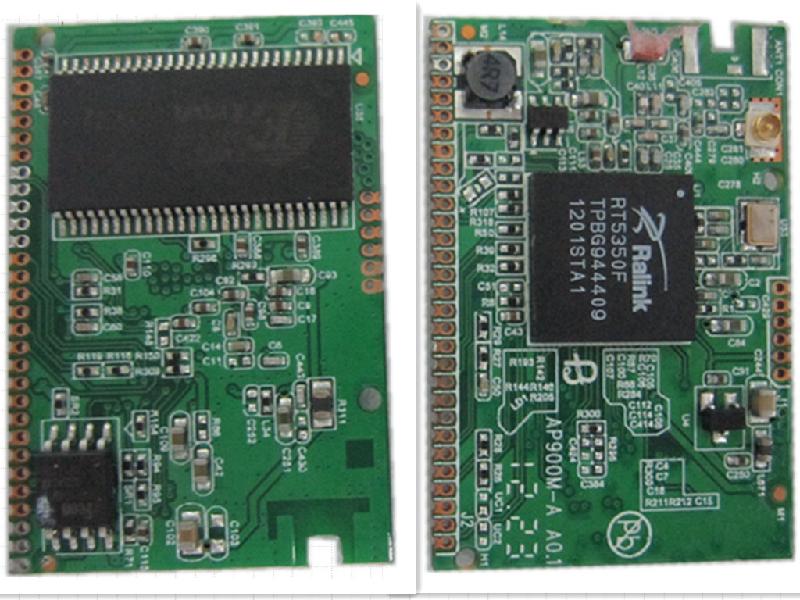

供應RT5350無線模塊，有線轉無線模塊，無線路由AP模塊
深圳市無線模塊廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 13903025150 郵箱： ada@pwaytek.com
傳真： 0755-29407089 地址： 廣東 深圳市
郵箱：
手機：
AP
● 符合IEEE802.11n、IEEE
● 支持CSMA/CA、CSMA/CD、TCP/IP、PPPoE、DHCP、ICMP、NAT協議
● 通過排針轉接提供以太網口10/
● 無線接入器、有線路由器合二為一
● 支持高達150Mbps的穩定傳輸
● 提供多種工作模式：橋接模式和網關模式
● 支持 NAT/NAPT IP 共享，廣域網支持協議：PPPoE/Static IP /DHCP
● 支持虛擬服務器、DMZ主機功能
● 支持64/128位WEP及WPA-PSK, WPA2-PSK等無線安全標準
● 支持UPnP功能，DDNS功能
● 內建DHCP服務器，內置防火墻，可封鎖家長控制的網站等訪問
● 提供系統安全日志和流量統計功能
● 支持遠程和Web管理
| 產品型號 | AP | |
| 支持的標準和協議 | IEEE 802.11n、IEEE | |
| 端口 | WAN | 通過排針轉接提供1個10/ |
| LAN | 通過排針轉接提供1個10/ | |
| 無線 參數 | 頻率范圍 | 2.4~2.4835GHz |
| 傳輸速率 | 11n：270/243/216/162/108/81/54/27Mbps 135/121.5/108/81/54/40. 130/117/104/78/52/39/26/13Mbps 65/58.5/52/39/26/19. | |
| IEEE | ||
| IEEE 802.11b ：11/5. | ||
| 工作信道數 | 14 | |
| 展頻技術 | DSSS(直接序列展頻) | |
| 數據調制 | DBPSK、DQPSK、CCK and OFDM(BPSK/QPSK/16-QAM/64-QAM) | |
| 靈敏度@PER (錯包率) | | |
| 傳輸距離 | 因環境而異 | |
| RF功率 | ≥14dBm(11n)；≥14.5dBm( | |
| 天線 | 板載天線或外接天線可選 | |
| 網絡介質 | 10Base-T： 3類或3類以上UTP 100Base-TX： 5類UTP | |
1 J1排針腳位定義
| 功能 | 腳位號 | 引腳定義 | 功能描述 |
| 模塊電源 | 1 | 3.3VD | 外接主供電源 |
| 復位信號 | 2 | CPURST_N | 低電平復位（拉低最小10ms） |
| GPIO /I | 3 | GPIO2/I | EEPROM時鐘信號 |
| 4 | GPIO1/I | EEPROM數據 | |
| 模塊電源地 | 5,6 | GND | 外接主供電源地 |
| 功能 | 腳位號 | 引腳定義 | 功能描述 |
| USB | 1 | UPHY0_PADP | USB正差分信號線 |
| 2 | UPHY0_PADM | USB負差分信號線 | |
| 3 | USB_GND | - USB地 | |
| Eth4/PHY4 | 4 | TXOM4 | PHY4 |
| 5 | TXOP4 | PHY4 | |
| 6 | RXIM4 | PHY4 RX- | |
| 7 | RXIP4 | PHY4 RX+ | |
| Eth3/PHY3 | 8 | RXIM3 | PHY3 RX- |
| 9 | RXIP3 | PHY3 RX+ | |
| 10 | TXOM3 | PHY3 | |
| 11 | TXOP3 | PHY3 | |
| GPIO/UART | 12 | GPIO11/RTSN | 參見說明（1） |
| 13 | GPIO12/TXD | 參見說明（1） | |
| 14 | GPIO13/CTSN | 參見說明（1） | |
| 15 | GPIO14/RXD | 參見說明（1） | |
| GPIO/I2S | 16 | GPIO10/I2SSD | 參見說明（1）I2SSD |
| 17 | GPIO8/I2SWS | 參見說明（1）I2SWS | |
| 18 | GIPIO9/I2SSDO | 參見說明（1）I2S 輸出 | |
| 19 | GPIO7/I2SCLK | 參見說明（1）I2S 時鐘 | |
| 20 | MCS1_N | Clock輸出 | |
| UART2(CONSOL) | 21 | RXD2 | URAT2接收信號 |
| 22 | TXD2 | URAT2發送信號 | |
| LED | 23 | Wireless_LED | 無線使用燈 |
| SPI | 24 | SPI_MISO | FLASH輸出數據信號 |
| 25 | SPI_CS0 | FLASH輸入的片選信號 | |
| 26 | SPI_CLK | FLASH 時鐘 | |
| 27 | SPI_MOSI | FLASH輸入數據信號 | |
| 28 | 3.3VD | 模塊電源 | |
| LDO | 29 | SOC_1.8VD | 供網絡濾波器電源 |
| 模塊地 | 30 | GND | 模塊地 |
說明1：
·GPIO是可配置的多功能IO或外設接口， 配置功能如下示意圖，如有特定需求請聯絡軟件供應商
