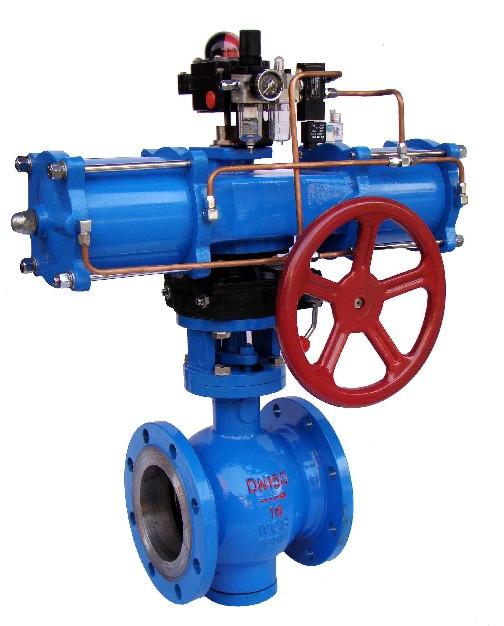

供應VQ647H氣動V型調節球閥

溫州市氣動型調節球閥廠家

價格： 1200

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 0577-57770516 郵箱： 523892142@qq.com

傳真： 0577-67350400 地址： 浙江溫州市

在線詢盤聯系廠家：0577-57770516 15058700758

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應VQ647H氣動V型調節球閥）

VQ647H氣動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。
VQ647H氣動V型調節球閥的特點
(１)氣動V型調節球閥不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
(２)具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的性；
(３)防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
(４)當閥門關閉時，氣動V型調節球閥的Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。
氣動V型調節球閥產品性能規范

公稱壓力 PN(MPa)	試驗壓力		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及高粘度、含纖維、固體顆粒等介質	-28℃～550℃
2.4	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59 GB20592-97 AMSI B16.5
	檢驗和試驗	JB/T 9092-99 、API 598

VQ647H氣動V型調節球閥主要零件材質表

零件名稱	材質
閥體、閥蓋	WCB	CF8
密封圈	2Cr13+氮化	304+氮化
球體	2Cr13+硬格	304+硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
雙頭螺栓	35CrMoA	1Cr18Ni9Ti

VQ647H氣動V型調節球閥主要外形尺寸

公稱壓或壓力級	公稱通徑		尺寸
公稱壓或壓力級	(mm)	(in)	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS150	25	-	50	-	25	-	64	38	57	200
	40	1¹/₂	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	2¹/₂	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510

VQ647H氣動V型調節球閥主要外形和連接尺寸

產品型號	公稱通徑 DN	L	D	D1	D2	b	PN1.6MPa	H			H1	W	WT(kg)
產品型號	公稱通徑 DN	L	D	D1	D2	b	Z-φd	VQ347	VQ647	VQ947	H1	W	VQ347	VQ647	VQ947
VQ347H-16C VQ347Y-16P VQ647H-16C VQ647Y-16P VQ947H-16C VQ947Y-16P	50	124	165	125	100	16	4-φ18	225	248	365	92	400	11	13	16
	65	145	185	145	120	18	4-φ18	235	255	375	100	400	13	15	18
	80	165	200	160	135	20	8-φ18	260	270	380	108	400	15	17	20
	100	194	220	180	155	20	8-φ18	27	278	390	117	400	17	19	23
	125	210	250	210	185	22	8-φ18	320	335	405	140	455	22	25	28
	150	229	285	240	210	22	8-φ23	340	358	420	177	455	30	36	40
	200	243	340	295	265	24	8-φ23	390	405	510	200	700	60	68	75
	250	297	405	355	320	26	12-φ26	420	449	540	252	700	90	100	110
	300	338	460	410	375	28	12-φ26	510	550	605	270	700	180	205	207

VQ647H氣動V型調節球閥主要外形和連接尺寸
550

產品型號	公稱通徑 DN	L	D	D1	D2	b	PN1.6MPa	H			H1	W	WT(kg)
產品型號	公稱通徑 DN	L	D	D1	D2	b	Z-φd	VQ347	VQ647	VQ947	H1	W	VQ347	VQ647	VQ947
VQ347H-25 VQ347Y-25P VQ647H-25 VQ647Y-25P VQ947H-25 VQ947Y-25P	50	124	165	125	100	20	4-φ18	225	248	365	92	400	11	13	16
	65	145	185	145	120	22	8-φ18	235	255	375	100	400	13	15	18
	80	165	200	160	135	22	8-φ18	260	270	380	108	400	15	17	20
	100	194	230	190	160	24	8-φ23	27	278	390	117	400	18	22	25
	125	210	270	220	188	26	8-φ26	320	335	405	140	455	23	26	32
	150	229	300	250	218	28	8-φ23	340	358	420	177	455	40	56	60
	200	243	360	310	278	30	8-φ23	390	405	510	200	700	62	70	79
	250	297	425	370	332	32	12-φ26	420	449	540	252	700	93	105	120
	300	338	485	430	390	36	12-φ26	510	605	270	700	190	220	225

氣動V型調節球閥報價說明：
　　1.本產品按相關標準生產、質量三包，質保期一年.
　　2.以上報價均含有14%的增值稅，但不包含物流運費.
　　3.由于市場原材料價格波動或供需變化，個別產品價格會有所變動，請以我們專業銷售人員的報價為準，對此帶來的不便，請您諒解。感謝您訪問我們網站，如有任何疑問.請來電垂詢！我們一定會盡心盡力為您提供優質的服務！

氣動V型調節球閥訂貨須知：1。閥門通徑
2。壓力界面材料：鑄件和部件材料。
3。閥門種類：閘閥，截止閥，止回閥，蝶閥，球閥，等等。
4。終端連接方式，如果連接方式為焊接方式，還要提供連接管道的管壁厚度；如果連接方式是法蘭，則要
提供法蘭表面或拋光度。
5。任何與標準配置不同的材料：密封材料，沉淀材料，螺栓材料，等等。
6。任何附件：防酸保護層，鎖定裝置，鏈條操作，等等。
7。人工或動力執行機構：請包括所要求的技術細節。
8。為了訂購方便起見，請確定規格型號。
