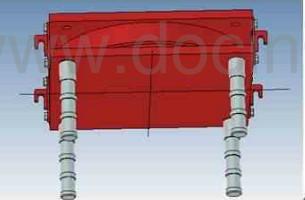

供應QGQZ(A)(KZ)抗震鋼支座

供應QGQZ(A)(KZ)抗震鋼支座，球面轉動鋼支座生產廠電話：15127862478，QQ：1339052991，聯系人李經理


QGQZ(A)(KZ)抗震鋼支座系列球面轉動支座具有傳力可靠，轉動靈活，它不但具備盆式支座承載能力大的特點，而且轉動阻力小，能更好地適應橋梁大轉角的需要，因而在我國橋梁工程中得到廣泛應用。該產品適用于高速公路橋梁、城市輕軌橋梁等領域。
現有國內的典型球型固定支座傳遞橋梁上部結構水平力的路線是：梁→上支座板→下擺→橋墩，上支座板與下擺之間通過直接接觸傳遞水平力。然而，為了適應橋梁上部結構的轉動變形，上支座板與下擺之間必須有一定的間隙，水平力發生時，固定支座將發生小量水平位移，使得固定支座出現短暫不固定的情況；如果上支座板與下擺已經接觸，則會影響上部結構的轉動變形。因此，現有國內的典型球型固定支座傳遞橋梁上部結構水平力和適應橋梁上部結構的轉動變形方面是不太完善的。

QGQZ(A)(KZ)抗震鋼支座結構的優點：一是能滿足梁體軸向縮短的要求；二是保證了橡膠支座轉動方向與梁體轉動方向一致；三是固定支座不需要在上支座板與平面四氟板之間設置第二滑動面。該型球型支座性能優異，重量更輕、建筑高度更低、加工制造更方便、造價更低，技術和經濟優勢明顯。ZTQZ系列球面轉動支座最初版本命名為QGQZ（A）球型支座。

二、球面橡膠支座參考標準及資料

QGQZ(A)(KZ)抗震鋼支座主要參照標準如下：
( 1 ) 支 座 主 體 結 構 和 設 計 依 據 是 根 據 美 國 結 構 制 造 委 員 會 S T R U C T U R A L C O M M I T T E E F O RECONOMICAL FABRICATION制定的大轉角支座標準《SCEF Standard 106: High Load multi-RotationalBearings》設計完成的
(2)相關參數參考了歐洲標準EN1337-7:2000Structuralbearings-Part7:SphericalandCylindricalPTFEbearings。
(3)主要指標符合GB/T17955-2009《球型支座技術條件》的要求。(4)《公路橋梁抗震設計細則》(JTG/TB02-012008)的要求。
(5)陳惠發（Wai-FChen）的著作《BridgeEngineeringHandbook》（橋梁工程手冊）。
(6)公路橋梁盆式橡膠支座_新標準修訂介紹-邢月英。
3.1SCEF標準中球形支座基本結構
SCEF標準中球形支座的基本結構見圖1.1所示（原圖），下支座板為凸面板，上支座板為凹面板，這種結構與國內常規球形支座正好相反，主要部件包括上下鋼墊板、上支座板、四氟滑板、不銹鋼滑板、下支座板等。

3.2球形支座功能作用

球形支座將梁體與支座按功能作用簡化，可知這種結構的支座其轉動中心固定橋梁下部結構即墩臺上，梁體發生轉動時繞支座轉動中心軸旋轉，符合梁體靜力模型規定，梁體的轉動方向自動與支座轉動方向
一致，支座能很好的控制梁體的轉動。

3.3關于球形支座技術難點

ZTQZ系列球面轉動支座固定支座傳遞橋梁上部結構水平力的原理是：球型支座上、下擺為球缺結構形狀，其在豎向荷載的作用下，將產生一定比例的恢復力，ZTQZ系列球面轉動支座固定支座利用此恢復力傳遞橋梁上部結構的水平荷載。此恢復力是凹凸球面接觸面積、支座荷載（豎向承載力和水平力）與球面尺寸（半徑和旋轉角）的函數。因此支座的相關參數必須控制在合理的范圍內，否則將會產生沿水平力方向的位移同時使梁體升高，嚴重時造成支座傾覆，必須按美準嚴格控制。

QGQZ(A)(KZ)抗震鋼支座安裝步驟及注意事項
要求支座支承墊石混凝土強度等級不宜低于C50，墊石高度應考慮安裝、養護和必要時更換支座的方便，墊石頂面四角高差不大于2mm。在墩臺頂面支承墊石部位需預留錨栓孔，錨栓孔預留尺寸：直徑應大于套筒直徑60mm，深度應大于套筒長度60mm，預留錨栓孔中心及對角線位置偏差不得超過10mm。       先將地腳螺栓穿過支座底板的錨栓孔與底柱（套筒）連接在一起，把底柱另一端插入預留錨栓孔中，然后在下GPZ盆式橡膠支座的底板四角用鋼楔塊調整支座水平，并使下支座板底面高出墩臺（墊石）頂面20～50mm，找正支座縱、橫向中線位置，使之符合設計要求，用環氧砂漿灌注錨栓預留孔及支座底面墊層。環氧砂漿配比（重量比）為環氧樹脂（6101）100、二丁脂17、8、砂250，拌合均勻。環氧砂漿固化后，再旋緊地腳螺栓。
