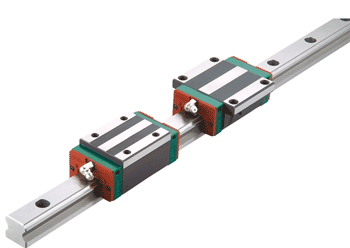

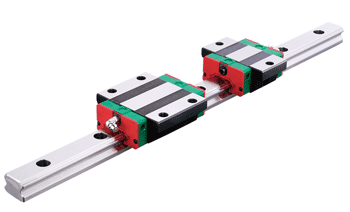

詳細信息（供應HGH15SA 上海上銀直線導軌臺灣上銀直線導軌）

供應HGH15SA 上海上銀直線導軌臺灣上銀直線導軌供應HGH15CA上銀導軌
臺灣上銀-直線導軌生產商
      直線導軌生產廠家-臺灣上銀：HIWIN直線滑軌 HIWIN 源自HI-tech WINner的縮*，用意是With us, you are a hi-tech winner。意即客戶使用HIWIN的線性傳*產品而創新*值、增強*爭力，成為市場贏家；*然也有自我期許成為創新科技的贏家。 HIWIN在中*、美*、日本及歐*等具有工*基*的34**家，完成商標註冊登記，並且持續推*運用，如今HIWIN已是*品牌之一。
      HIWIN直線導軌系為一種滾動導引，借由鋼珠在滑塊與導軌之間作無限滾動循環，負載平臺能沿著導軌輕易地以高精度作線性運動。與傳統的滑動導引相比較，滾動導引的摩擦系數可降低至原來的1/50，由于啟動的摩擦力大大減少，相對的較少無效運動發生，故能輕易達到μm級進給及定位。再加上滑塊與導軌間的束制單元設計，使得直線導軌可同時承受上下左右等各方向的負荷，上述陳列特點并非傳統滑動導引所能比擬，因此機臺若能派和滾珠螺桿，使用直線導軌作導引，必能大幅提高設備精度與機械效能。
      HIWIN直線導軌優點及特點：
　　1.定位精度高
　　使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦，不僅摩擦系數降低至滑動導引的1/50，動摩擦力與靜摩擦力的差距亦變得很小。因此當床臺運行時，不會有打滑的現象發生，可達到μm級的定位精度。
　　2.磨耗少能長時間維持精度
　　傳統的滑動導引，無可避免的會因油膩逆流作用造成平臺運動精度不良，且因運動時潤滑不充分，導致運行軌道接觸面的磨損，嚴重影響精度。而滾動導引的磨耗非常小，故機臺能長時間維持精度。
　　3.適用高速運動且大幅降低機臺所需驅動馬力
　　由于直線導軌移動時摩擦力非常小，只需較小動力便能讓床臺運行，尤其是在床臺的工作方式為經常性往返運行時，更能明顯降低機臺電力損耗量。且因其摩擦產生的熱較小，可適用于高速運行。
　　4.可同時承受上下左右方向的負荷
　　由于直線導軌特殊的束制結構設計，可同時承受上下左右方向的負荷，不像滑動導引在平行接觸面方向可承受的側向負荷較輕，易造成機臺運行精度不良。
　　5.組裝容易并具互換性
　　組裝時只要銑削或研磨床臺上導軌之裝配面，并依建議之步驟將導軌、滑塊分別以特定扭力固定于機臺上，即能重現加工時的高精密度。傳統的滑動導引，則須對運行軌道加以鏟花，既費事又費時，且一旦機臺精度不良，又必須再鏟花一次。直線導軌具有互換性，可分別更換滑塊或?qū)к壣踔潦侵本€導軌組，機臺即可重新獲得高精密度的導引。
　　6.潤滑構造簡單
　　滑動導引若潤滑不足，將會造成接觸面金屬直接摩擦損耗床臺，而滑動導引要潤滑充足并不容易，需要在床臺適當?shù)奈恢勉@孔供油。直線導軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂，亦可換上油管接頭連接供油油管，以自動供油機潤滑。
　　HIWIN直線導軌選用準則：
　　1.使用條件設定
　　○ 應用之設備 ○ 行程
　　○ 內空進之限制 ○ 運行速度、加速度
　　○ 精度之要求 ○ 使用頻率
　　○ 剛性之要求 ○ 使用環境
　　○ 負荷方式 ○ 要求壽命年限
　　2.臺灣上銀直線導軌各系列的應用
　　○ HG系列：磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置。
　　○ EG系列：產業自動化機器、半導體機械、雷射雕刻機、包裝機器。
　　○ MGN/MGW系列：印表機、機器手臂、電子儀器設備、半導體設備。
　　3.選用精度等級
　　○ C,H,P,SP,UP等級視設備精度要求而定
　　4.假定滑塊尺寸及數目
　　○ 依經驗選用
　　○ 負荷狀態
　　○ 若與滾珠螺桿配合使用，則使用之直線導軌規格與螺桿外徑相似，如螺桿外徑為35mm則選用HG35規格
　　5.計算滑塊負荷
　　○ 參照負荷計算例計算單個滑塊等效負荷
　　○ 確認選用之直線導軌靜安全系數應超過靜安全系數使用表所列之值
　　6.選擇預壓力
　　○ 依剛性要求及安裝面精度選用
　　7.確認剛性
　　○ 參照剛性表計算變形量　　提高預壓力，加大選用尺寸或滑塊數以提高剛性
　　8.計算使用壽命
　　○ 依使用速度、頻率計算壽命距離要求　　依壽命公式計算選定直線導軌之壽命距離
　　9.潤滑選用
　　○ 潤滑劑選用，依設備需求可選擇潤滑脂、潤滑油或特殊潤滑劑潤滑定期注入潤滑脂或自動供油
　　直線導軌選用完成。
　　直線導軌額定負荷：
　　1.基本靜額定負荷
　?。?/span>1）基本靜額定負荷（C0）的定義
　　直線導軌在靜止或運動中若承受過大的負荷，或受有很大沖擊負荷時，會導致珠道接觸面和鋼珠產生局的變形；當變形量超過某一限度，將妨礙直線導軌運動的平穩性?；眷o額定負荷便是容許這個變形量的極限負荷。依照定義：負荷的方向和大小不變的狀態下，在受到應力接觸面處，鋼珠與珠道表面的總變形量恰為鋼珠直徑萬分之一的靜止負荷。
　　基本靜額定負荷的數值詳列于各規格尺寸表中；使用者可參照表格選用適合的直線導軌，但必須注意的是被選用的直線導軌在運行中所受的靜負荷不可超過其基本靜額定負荷。
　?。?/span>2）容許靜力矩（M0）的定義
　　當滑塊中受到應力的鋼珠達到上述定義之靜額定負荷時，此時滑塊所承載之力矩稱為靜額定力矩。在直線導軌運動中是以MR、MP、PY這三個方向來定義
　?。?/span>3）靜安全系數
　　當直線導軌使用在慢速運動或作動頻率不高的狀況下，需考慮靜安全系數。根據不同的使用狀況，計算靜負荷必須考慮不同的安全系數，尤其是當導軌受有沖擊性負荷時，需要取用較大的安全系數。
