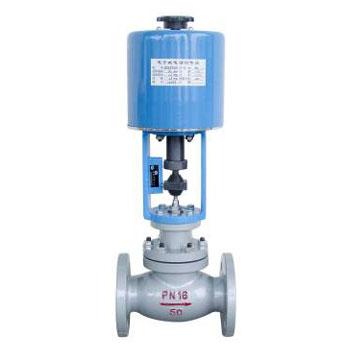

供應單座電動調節閥

一、產品概述

ZAZP、ZAZM型電動單座、套筒調節閥，接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。 本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA .DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。

二、產品特點
·閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
·可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
·伺服放大器采用深度動態負反饋，可提高自動調節精度。
·電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
三、產品材料
閥體、閥蓋：HT200、ZG230-450 ZG1Cr18Ni9Ti
閥芯：1Cr18Ni9Ti、司太萊合金堆焊 增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠板、10、1Cr18Ni9Ti 纏繞墊片
波紋管：1Cr18Ni9Ti

四、技術參數

height="24"

公稱通徑 DN （ mm ） （閥座直徑 DN ）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
額定流量系數 Kv	直 線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額定行程 (mm)		16					25			40			60
公稱壓力 PN(MPa)		1.0 1.6 4.0 6.4
固有流量特性		直線、等百分比
固有可調比		50
允 許 泄漏量	單 座	硬密封：Ⅳ級 軟密封：Ⅵ級
	套 筒	硬密封： II 級 軟密封：Ⅵ級
工作溫度 t ( o C)		-20~200 -40~250 -40~450 -60~450
信號范圍（ mA.DC ）		0~10 4~20
作用方式		電關式 電開式
使用環境溫度 ( o C)		電動調節閥： -20~70 o C 伺服放大器： 0~50 o C
使用環境濕度		電動調節閥：≤ 95% 伺服放大器：≤ 85%
電源電壓		220V 50Hz 380V 50Hz 24AC/DC

*本產品性能指標貫徹GB/T4213-92。
◆配套用電動執行機構有關技術參數

公稱通徑 DN （ mm ）		20	25	32	40	50	65	80	100	125	150	200
電動執行機構型 號	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	電子型	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ3
電動執行機構推 力（ N ）	普通型	400 4000		400 4000			6400			6400 16000
	電子型	2000		4000			6000			8000
全行程 時 間 （ S ）	普通型	12.5		20			32			48
	電子型	30		30			48			60
消耗功率（ W ）	普通型	28					35
	電子型	6		15			25			40

*表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
五、規格重量
◆外型尺寸及重量
普通型 單位：mm

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H 1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H 2		175	180	215	218	230	280	285	315	400	460	540
H 3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量 (Kg)	PN 16 40	50	52	54	56	58	75	87	95	132	135	155
	PN64	53	56	58	65	68	84	110	129	177	180	210

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200
d		φ 155		φ 162			φ 170
H 4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H 5		175	180	215	218	230	280	285	315	400	460	540
H 6		53	58	70	75	82	92	100	110	125	142	170
重量 (Kg)	PN 16 40	10	12	15	17	18	34	46	54	76	79	100
	PN64	13	16	19	26	27	43	69	85	120	125	150

六、連接標準
◆連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216-84、鑄鋼法蘭按GB9113-88
·法蘭密封面型：PN10、PN16為凸面 PN40、PN64為凹凸面，閥體為凹面
·結構長度：GB12221-89
·夾套保溫型夾套載熱體接口：對焊φ18×4
*閥體法蘭及法蘭端面距離可以按用戶的標準制造。
如ANSI、JIS、DIN等標準。
◆訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力 (MPa)
·額定流量系數(Kv)
·固定流量特性
·介質名稱、閥前后壓力、溫度、流量等
·整機作用方式（電開、電關）及輸入信號
·閥體、閥內件及填料材質
·附件（操作器、伺服放大器等）
·其他特殊要求
