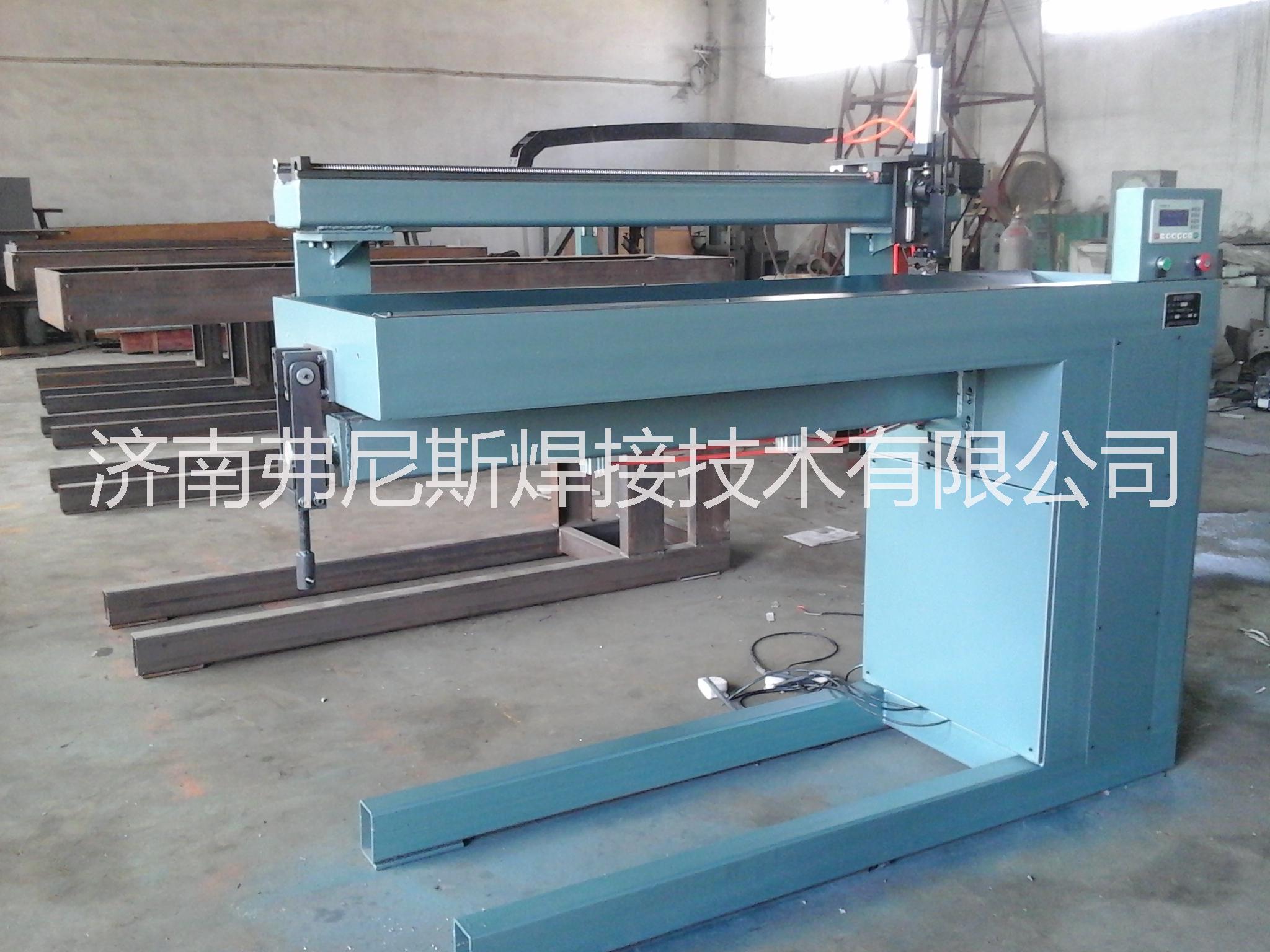

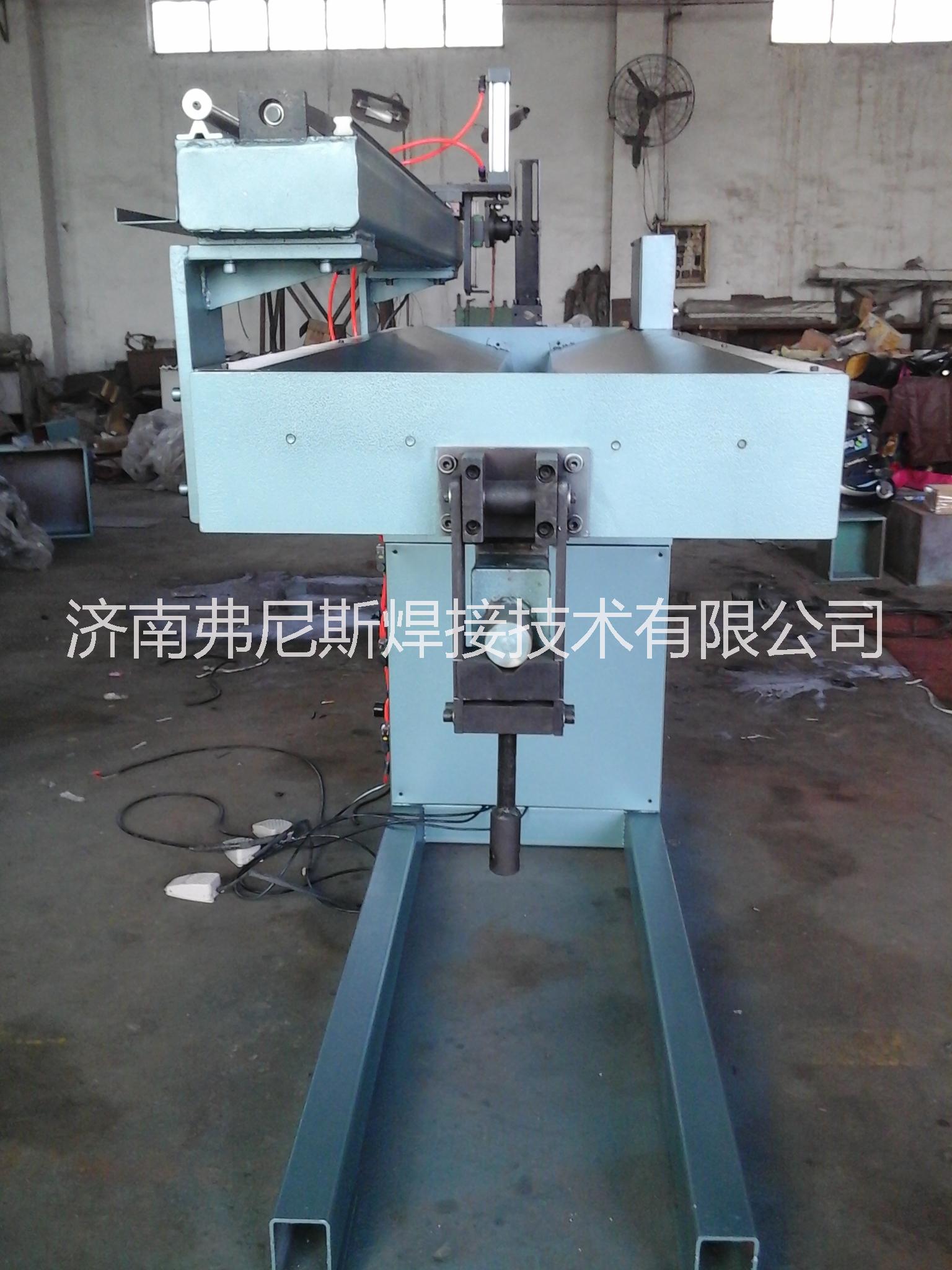

本機的主要組成部分有底座、芯軸、琴鍵壓緊裝置、軸端托起、焊槍行走機構、控制系統、焊槍微調機構、氣路系統等。

1、底座

底座為鋼結構件，具有足夠的剛性和強度，能滿足整機的要求。

2、芯軸

芯軸為一實心圓柱體，上鑲有銅質襯墊(焊墊)，與上述的壓緊裝置一起對焊件進行夾緊固定。

3、琴鍵壓緊裝置

壓緊機構為左右對稱的兩套，可分別對縱縫的兩邊施加壓力。壓板安裝于支架上，壓板與支架通過銷軸連接。上部的氣缸通氣壓向杠桿機構，使壓板產生壓力，此壓力按需要可進行調整。本夾具主要用于筒體的外縫焊接，亦可用于直板的對接。

壓緊裝置的操縱是通過前壓和后壓腳踏開關分別控制前、后壓板的夾緊或松開。

4、托起

托起安裝在芯軸的一端，可通過托起中間的螺紋調整，使芯軸與壓板的間距在水平軸向平行。在焊接時，托起下翻，焊件裝入后，托架上翻，并鎖緊。托起上翻鎖緊托住芯軸后，壓板便可進行通氣壓緊。

5、焊槍行走機構

在底座一側上固定橫梁，橫梁側面固定有圓形導軌及精密滾珠絲杠，焊槍行走機構在橫梁導軌上移動，由步進電機提供動力，再經絲杠副等實現直線運動，其行走速度可調。行走機構位置及距離的設定，可根據需要移動位于橫梁上面的接近開關來實現。

6、氣路系統

壓縮空氣氣路系統裝在控制箱側面，由減壓閥、電磁閥等組成。在正常使用時，減壓閥的壓力調至0.3～0.5Mpa，當焊接較薄板時，應采用較低氣壓。

7、控制系統

采用文本顯示器，功能強大、工作可靠，操作簡單，自動化程度高。

三、安裝調試

1．現場條件

      應具備380V交流電源（U、V、W N-零線），平整堅實的水泥地面。廠房?jī)?nèi)應干燥無塵、無腐蝕性氣體，有壓縮空氣氣源，氣源壓力應保持在0.6～0.7Mpa范圍內，氣體流量應大于500L/min。

2．安裝

2.1、根據焊接工藝要求，將機器調整水平。

2.2、正確放置焊接電源、接好壓縮氣源，連接好壓縮空氣管路。

2.3、正確放置保護氣體氣瓶，連接好管路。

2.4、正確安裝連接地線。

3．調試

3.1、認真檢查以上安裝內容是否正確、牢固，氣壓是否符合要求。

3.2、接通氣源，檢查管路是否通暢有無破損，氣源壓力要求0.6～0.7Mpa。

3.3、接通電源，試驗電機的旋轉方向是否正確，各傳動輪是否靈活、平穩。

3.4、根據所焊工件長度調整限位開關位置，使焊槍行走軌跡與被焊焊縫相對應。

四、使用與操作

1、打開尾端托架，將筒體焊件放于芯軸之上，將被焊件焊縫對齊銅襯墊中心凹槽，然后踩后壓腳踏開關壓緊工件兩邊。

2、根據工件焊縫，將接近開關及焊槍調整至合適位置。按屏幕手動界面落下焊槍，同時將焊槍調至合適距離。

3、程序使用說明：

開機畫面：

開機畫面點擊進入機械參數界面，由我廠調節設備機械參數。

機械參數界面：

機械參數出廠前，已由我廠調好，客戶請勿隨意調整。

開機畫面點擊進入工件參數設置界面，由設備使用者根據焊接工件情況，調節參數。

工件參數界面：

如圖所示，請根據工件情況，調節起點坐標，起弧坐標，和?；∽鴺?biāo)。

開機畫面點擊進入手動調試界面 。

手動調試界面：

開機畫面點擊進入速度設定界面，可以修改焊接線速度。

速度參數界面：

開機畫面點擊延時設置界面，可以修改焊槍落下延時，起弧延時。

延時設置界面：

各參數設定完成，即可進入焊接流程，壓好工件，按啟動按鈕，焊槍運行至起點坐標，焊槍落下，再按啟動運行至起弧點，起弧-運行至?；↑c(diǎn)，焊槍抬起，返回起點。

五、注意事項

1、工件焊接前必須將其表面氧化層、污垢、油污、銹斑等處理干凈。必須調整好焊槍軌跡，做好焊前準備工作。

2、焊縫兩邊必須對齊，不能留有間隙。

3、接地必須可靠。

4、定期清理焊嘴內的飛濺物。

5、經常檢查各處聯接螺栓是否松動，若發現有松動現象應及時緊固。

6、氣路上的三聯體，每天放水，及時補油。

7、注意保持焊絲清潔，不得污染，不得使用污染的焊絲。

8、若發現工作程序不對時，應立即通知廠家派人檢修，用戶不能自己維修。

六、維護與保養

      為保證設備的良好運行，應加強設備的日常維護與保養。

1. 設備出現異常應立即停車檢修，故障排除后再行運行。

2. 各處軸承應定期加注潤滑脂和潤滑油。

3. 經常檢查螺栓聯接處有否松動，若有應及時緊固。

4. 電控箱內應保持整潔、干燥。

5. 電磁閥應保持清潔，接頭可靠。

6. 經常檢查電氣線路、氣路有否破損或鼠咬，各接頭處有否松動。

7. 設備上的灰塵應及時擦凈。

8. 設備長時間不用時，應將設備擦凈，用塑料布罩好。以防積塵、銹蝕。
