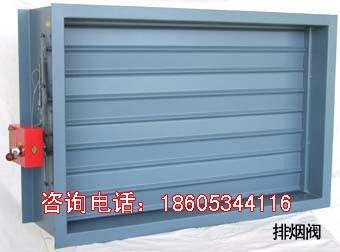

供應排煙閥功能一覽表
德州市排煙閥功能一覽表廠家
價格： 680
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 18605344116 郵箱： 908154117@qq.com
傳真： 0534-6065024 地址： 山東 德州市
郵箱：
手機：
型號一覽表
名 稱 | 型 號 | 功能 代號 | 功 能 | 規 格 | 形狀 | 常態 |
| 排煙閥 | FPY-1 | SD | 電訊號DC24V開啟，手動開啟，手動復位，輸出開啟電信號。 | ≥200×200×320 | 矩形 | 常 閉 |
| FPY-3 | SD | ≥φ200×400 | 圓形 | |||
| 排煙 防火閥 | FPY-2 | SFD | 電訊號DC24V開啟，手動開啟,280℃重新關閉，手動復位，輸出開啟電信號。 | ≥320×320×320 | 矩形 | |
| FPY-6 | SFD | ≥φ200×400 | 圓形 | |||
| 遠控 排煙閥 | FPY-4 | BSD | 電訊號DC24V開啟，遠距離手動開啟，遠距離手動復位，輸出開啟電信號。 | ≥320×320×320 | 矩形 | |
| FPY-8 | BSD | ≥φ200×400 | 圓形 | |||
| 遠控排煙 防火閥 | FPY-5 | BSFD | 電訊號DC24V開啟，遠距離手動開啟，遠距離手動復位，280℃重新開啟，輸出開啟電信號。 | ≥320×300×300 | 矩形 | |
| FPY-7 | BSFD | ≥φ200×400 | 圓形 | |||
| 板式 排煙口 | PYK-1 | BSD | 電訊號DC24V開啟，遠距離手動開啟，遠距離手動復位，輸出開啟電信號。 | ≥320×320 ≥800×800 | 方形 | |
| 自動復位板式 排煙口 | ZPYK | 控制中心輸出DC24V電源開啟，現場按熱自動(手動)開啟，自動復位，輸出開啟動作信號。 | ≥250×250 | |||
| 多葉 排煙口 | PYK-2Ⅰ PYK-2Ⅱ | SD | 電訊號DC24V開啟，手動開啟，手動復位，輸 出開啟電訊號。 | ≥250×250 | 矩形 | |
| 遠控多葉 排煙口 | PYK-3Ⅰ PYK-3Ⅱ | BSD | 電訊號DC24V開啟，遠距離手動開啟，遠距離 手動復位，輸出開啟電訊號。 | ≥250×250 | 矩形 | |
| 遠控多葉 防火排煙口 | PYK-4Ⅰ PYK-4Ⅱ | BSFD | 電訊號DC24V開啟,遠距離手動開啟，280℃重 新關閉，手動復位,輸出開啟電訊號。 | ≥250×250 | 矩形 | |
| 多葉防火 排煙口 | PYK-5Ⅰ PYK-5Ⅱ | SFD | 電訊號DC24V開啟，手動開啟，280℃重新關 閉，手動復位，輸出開啟電訊號。 | ≥250×250 | 矩形 | |
字母含義： 型號組字母產品名稱漢語拼音縮寫：P-排 Y-煙 F-防 H-火 F-閥 K-口 型號第二組數字為設計序號，第三組數字為控制機構的位置，Ｉ型為控制機構在左側，II型為在上面控制功能符號意義 S-電磁鐵動作 F-溫度熔斷器動作 V-風量調節 D-手動操作復位 B-遠距離操作 |
序號 | 名稱 | 結構特性 | ||
| 1 | 法蘭規格，閥體鋼板厚度 | 通風面積S=A×Bm2 | 鋼板法蘭mm | 閥體鋼板厚度mm |
| S≤0.12 | 25 | 2 | ||
| 0.12S≤0.16 | 30 | 3 | ||
| S＞0.16 | 40 | 3 | ||
| 2 | 溫度熔斷器 | 動作溫度70℃閥門關閉 動作溫度280℃閥門關閉 | ||
| 3 | 葉片 | 2mm 鋼板 | ||
| 4 | 葉片軸 | 2rc13不銹鋼2C413 φ12mm | ||
| 5 | 軸套 | 黃銅H62 | ||
| 6 | 拉簧 | 65Mn φ2.0mm | ||
| 7 | 檢查窗尺寸 | φ56×400 | ||
| 8 | 表面防銹 | 閥體內外表面涂鐵紅底漆和防火灰色面漆。 | ||
| 9 | FD、FVD、SFVD型自動手 動關閉操作裝置 | 額定電壓 | DC24V±10% | |
| 10 | 額定電流 | 0.5～0.8A | ||
| 11 | 微動開關 | 接點容量AC380V 3A | ||
| 12 | 動作轉矩 | 10～70kgcm | ||
| 13 | 動作方式 | 彈簧式 | ||
| 14 | 復位方式 | 電動手動開啟復位 | ||
| 15 | 漏煙量 | 標準狀態下，閥門前后壓差為20Pa小于5m3/m2.min | ||
| 16 | 閥門局部阻力系數 | 閥門葉片全開時為1.91 | ||
閥門高度Bmm 閥門寬度Amm | ≤250 | 320 | 400 | 500 | 630 | 800 | 800 800 | 800 A>160 | 1000 800 | 1250 A>1600 |
| 操作裝置數量個 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| 葉片數量(個) | 1 | 2 | 2 | 3 | 4 | 4 | 8 | 12 | 12 | 24 |
適用： 排煙閥一般安裝在排煙系統的風管上，平時常閉發生火災時，煙感探頭發出火警信號，控制中心通電DC24V給閥上電磁鐵，使閥門迅速打開，或人手動迅速打開閥門進行排煙。 性能： ●電訊號DC24V±2.4V將閥門打開。●手動可使閥門打開?！袷謩?dòng)復位?！耖y門動作后輸出開啟信號，根椐用戶需求可以與其它設備聯鎖。 注意： 排煙閥FPY-1(SD)外形與FPY-2(SFD)相似，不帶溫度傳感器。排煙閥FPY-3(SD)外形與FPY-6(SFD)相似，不帶溫度傳感器。 |
