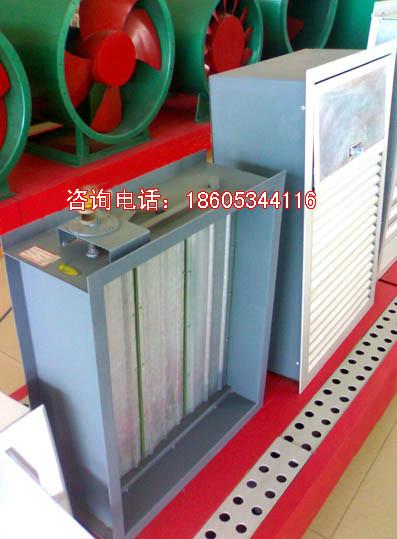

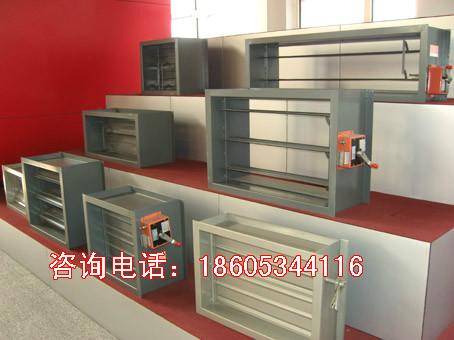

供應排煙閥系列產品
德州市排煙閥系列產品廠家
價格： 550
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 18605344116 郵箱： 908154117@qq.com
傳真： 0534-6065024 地址： 山東 德州市
郵箱：
手機：
型號一覽表
| 名 稱 | 型 號 | 功能 代號 | 功 能 | 規 格 | 形狀 | 常態 |
| 排煙閥 | FPY-1 | SD | 電訊號DC24V開啟，手動開啟，手動復位，輸出開啟電信號。 | ≥200×200×320 | 矩形 | 常 閉 |
| FPY-3 | SD | ≥φ200×400 | 圓形 | |||
| 排煙 防火閥 | FPY-2 | SFD | 電訊號DC24V開啟，手動開啟,280℃重新關閉，手動復位，輸出開啟電信號。 | ≥320×320×320 | 矩形 | |
| FPY-6 | SFD | ≥φ200×400 | 圓形 | |||
| 遠控 排煙閥 | FPY-4 | BSD | 電訊號DC24V開啟，遠距離手動開啟，遠距離手動復位，輸出開啟電信號。 | ≥320×320×320 | 矩形 | |
| FPY-8 | BSD | ≥φ200×400 | 圓形 | |||
| 遠控排煙 防火閥 | FPY-5 | BSFD | 電訊號DC24V開啟，遠距離手動開啟，遠距離手動復位，280℃重新開啟，輸出開啟電信號。 | ≥320×300×300 | 矩形 | |
| FPY-7 | BSFD | ≥φ200×400 | 圓形 | |||
| 板式 排煙口 | PYK-1 | BSD | 電訊號DC24V開啟，遠距離手動開啟，遠距離手動復位，輸出開啟電信號。 | ≥320×320 ≥800×800 | 方形 | |
| 自動復位板式 排煙口 | ZPYK | 控制中心輸出DC24V電源開啟，現場按熱自動(手動)開啟，自動復位，輸出開啟動作信號。 | ≥250×250 | |||
| 多葉 排煙口 | PYK-2Ⅰ PYK-2Ⅱ | SD | 電訊號DC24V開啟，手動開啟，手動復位，輸 出開啟電訊號。 | ≥250×250 | 矩形 | |
| 遠控多葉 排煙口 | PYK-3Ⅰ PYK-3Ⅱ | BSD | 電訊號DC24V開啟，遠距離手動開啟，遠距離 手動復位，輸出開啟電訊號。 | ≥250×250 | 矩形 | |
| 遠控多葉 防火排煙口 | PYK-4Ⅰ PYK-4Ⅱ | BSFD | 電訊號DC24V開啟,遠距離手動開啟，280℃重 新關閉，手動復位,輸出開啟電訊號。 | ≥250×250 | 矩形 | |
| 多葉防火 排煙口 | PYK-5Ⅰ PYK-5Ⅱ | SFD | 電訊號DC24V開啟，手動開啟，280℃重新關 閉，手動復位，輸出開啟電訊號。 | ≥250×250 | 矩形 | |
| 字母含義： 型號組字母產品名稱漢語拼音縮寫：P-排 Y-煙 F-防 H-火 F-閥 K-口 型號第二組數字為設計序號，第三組數字為控制機構的位置，Ｉ型為控制機構在左側，II型為在上面控制功能符號意義 S-電磁鐵動作 F-溫度熔斷器動作 V-風量調節 D-手動操作復位 B-遠距離操作 |
| 序號 | 名稱 | 結構特性 | ||
| 1 | 法蘭規格，閥體鋼板厚度 | 通風面積S=A×Bm2 | 鋼板法蘭mm | 閥體鋼板厚度mm |
| S≤0.12 | 25 | 2 | ||
| 0.12S≤0.16 | 30 | 3 | ||
| S＞0.16 | 40 | 3 | ||
| 2 | 溫度熔斷器 | 動作溫度70℃閥門關閉 動作溫度280℃閥門關閉 | ||
| 3 | 葉片 | 2mm 鋼板 | ||
| 4 | 葉片軸 | 2rc13不銹鋼2C413 φ12mm | ||
| 5 | 軸套 | 黃銅H62 | ||
| 6 | 拉簧 | 65Mn φ2.0mm | ||
| 7 | 檢查窗尺寸 | φ56×400 | ||
| 8 | 表面防銹 | 閥體內外表面涂鐵紅底漆和防火灰色面漆。 | ||
| 9 | FD、FVD、SFVD型自動手 動關閉操作裝置 | 額定電壓 | DC24V±10% | |
| 10 | 額定電流 | 0.5～0.8A | ||
| 11 | 微動開關 | 接點容量AC380V 3A | ||
| 12 | 動作轉矩 | 10～70kgcm | ||
| 13 | 動作方式 | 彈簧式 | ||
| 14 | 復位方式 | 電動手動開啟復位 | ||
| 15 | 漏煙量 | 標準狀態下，閥門前后壓差為20Pa小于5m3/m2.min | ||
| 16 | 閥門局部阻力系數 | 閥門葉片全開時為1.91 | ||
| 閥門高度Bmm 閥門寬度Amm | ≤250 | 320 | 400 | 500 | 630 | 800 | 800 800 | 800 A>160 | 1000 800 | 1250 A>1600 |
| 操作裝置數量個 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| 葉片數量(個) | 1 | 2 | 2 | 3 | 4 | 4 | 8 | 12 | 12 | 24 |
| 適用： 排煙閥一般安裝在排煙系統的風管上，平時常閉發生火災時，煙感探頭發出火警信號，控制中心通電DC24V給閥上電磁鐵，使閥門迅速打開，或人手動迅速打開閥門進行排煙。 性能： ●電訊號DC24V±2.4V將閥門打開。●手動可使閥門打開。●手動復位。●閥門動作后輸出開啟信號，根椐用戶需求可以與其它設備聯鎖。 注意： 排煙閥FPY-1(SD)外形與FPY-2(SFD)相似，不帶溫度傳感器。排煙閥FPY-3(SD)外形與FPY-6(SFD)相似，不帶溫度傳感器。 |
| 適應： 排煙防火閥一般安裝在排煙系統的風管上,平時常閉發生火災時煙感探頭發出火警信號,控制中心通DC24V電給閥上電磁鐵，使閥門迅速打開,或人手動打開閥門進行排煙,當煙道溫度到280℃時自動關閉,手動復位. 性能: ●電訊號DC24V±2.4V將閥門打開?！袷謩涌墒归y門打開?！袷謩訌?fù)位?！駵囟冗_到280℃時閥門關閉.●閥門動作后輸出電訊號根據用戶需求可與其它設備聯鎖. |
| 適用： 遠控排煙閥一般安裝在排煙閥系統的風管上或排煙口處，平時常閉,發生火災時煙感探頭發出火警信號，控制中心通DC24V電給閥上遠程控制器上的電磁鐵，使閥門打開，或人手動開閥門，手動復位人能夠在房間內操縱閥門。 注意： 遠控排煙閥FPY-4BSD外形與FPY-５BSＦD相似，不帶溫度傳感器。遠控排煙閥FPY-８BSD外形與FPY-7BSFD相似，不帶溫度傳感器。 |
| 適用： 遠控排煙防火閥一般安裝在排煙系統的風管上或排煙口處，平時常閉，發生火災時煙感探頭發出火警信號，控制中心通DC24V電給閥上遠程控制器上的電磁鐵使閥門打開。 性能： ●電訊號DC24V±2.4V將閥門打開?！ 襁h距離手動復位?！ 駵囟鹊竭_280℃時自動關閉?！ 耖y門動作后，輸出電訊號，根據用戶需求可與其它設備聯鎖。 |
| 適用： 安裝在走廊或排煙前室，無窗房間排煙系統的排煙口處，貼吊頂面或側墻上部； 性能： 1.平時常閉，由火災信號,使排煙口自動開啟或就地按扭,自動(或手動)開啟,火災后，通過DC24V電信號，使排煙口自動復位關閉。 2.輸出開啟信號及聯動控制線由控制中心聯鎖控制，排煙風機開啟，空調風機停止運轉。 3.板式排煙口與控制盒之間不用鋼繩連接，安裝方便，可靠性強，避免了鋼繩拐彎處卡阻不能動作的弱點。 4.該產品屬遠距離控制,信號線不受長度和拐彎的半徑大小的限制,減少了鋼繩拐彎和預埋鋼管的麻煩 |
ZPYK自動復位板式排煙口、規格尺寸mm
| 規格A×B | 320×320 | 400×400 | 500×500 | 630×630 | 700×700 | 800×800 |
| 閥體厚度L | 150 | 150 | 150 | 150 | 180 | 180 |
| 有效凈面積 | 0.07 | 0.125 | 0.203 | 0.306 | 0.421 | 0.563 |
| 操作機構數 | 1 | |||||
| 阻力系數 | <0.5 | |||||
| 漏風量 | <3mm3/mm2壓差290Pa<6mm3/mm壓差1000Pa | |||||
| 適用： 板式排煙口安裝在走道頂板上墻上或防煙室前, 也可以直接安裝在排煙風道末端，火災發生時,煙感探頭發出火警信號控制中心通DC24V電給閥上遠程控制裝置，將閥門打開或手動打開進行排煙。 性能： ●電訊號DC24V±2.4V將排煙口打開?！ 襁h距離手動開啟.●遠距離手動復位。●排煙口打開時輸出電訊號，根據用戶要求可與其它設備聯鎖。 |
| 適用： 多葉排煙口一般安裝在過道或防煙室前無窗房間的排煙系統上，送風口安裝在防煙前室內，一般在側墻上安裝，平時常閉，火災發生時，煙感探頭發出火警信號，控制中心通DC24V電給排煙口上控制機構，使排煙口迅速打開，也可手動進行排煙。 |
| 適用： 多葉排煙口一般安裝在過道或防煙室前，無窗房間的排煙系統上,送風口安裝在防煙前室內，一般在側墻上安裝，平時常閉，火災發生時，煙感探頭發出火警信號，控制中心通DC24V電給排煙口遠程機構使排煙口迅速打開進行排煙，也可遠控手動打開。遠控手動復位。 性能： 電訊號DC24V±2.4V將排煙口打開。遠距離手動開啟?！∵h距離手動復位。排煙口打開時輸出電訊號 根據用戶要求可與其它設備聯鎖。 |
| 適用： 遠程控制多葉防火排煙口一般安裝在過道或側墻或者安裝在無窗房間的排煙系統上,平時常閉,火災發生時，煙感探頭發出火警信號?？刂浦行耐―C24V電給排煙口遠程控制機構，使排煙口迅速打開進行排煙,也可遠控制手動打開，遠控手動復位，當煙達到280℃時，排煙口迅速關閉。 性能：電訊號DC24V±2.4V將排煙口打開。遠距離手動開啟。遠距離手動復位。溫度達到280℃時排煙口關閉。排煙口打開時輸出電訊號，根據用戶要求，可與其它設備聯鎖。 |
| 適用： 多葉防火排煙口一般安裝在過道的側墻或者無窗房間的排煙系統上,平時常閉，火災發生時，煙感探頭發出火警信號，控制中心通DC24V電給排煙口遠程控制機構，使排煙口迅速打開進行排煙，當煙達到280℃時，排煙口迅速關閉。 性能： 電訊號DC24V±2.4V將排煙口打開。手動可使閥門打開，手動復位。閥門動作后輸出開啟信號，根據用戶需求可以與其它設備聯鎖。 |
| A.SD型控制裝置操作原理 火災發生時煙感探頭發出火警信號，控制中心通DC24V電給電磁鐵１動作，通過連接片將掛鉤３與葉片主軸上的棘爪６脫開，葉片在拉簧的作用下迅速打開，閥門打開的同時主軸上的壓片壓合微動開關５的觸點輸出閥門開啟信號，雙微動開關亦可聯動其它設備，也可手動拉繩使掛鉤６與葉片主軸棘爪７脫開，葉片在彈簧拉力作用下迅速打開。復位時將主軸上復位手柄按逆時針旋轉，使棘爪７與掛鉤６嚙合復位完畢。 |
| 電氣線路及控制纜繩應采用Dg20的普通塑料管為保護套管。 控制纜繩套管的彎曲半徑不宜小于250mm彎曲一般不多于3處，纜繩長度一般不大于6m若長度超過6m應在訂貨時說明。 按照排煙閥(口)至遠距離操作機構的相對位置實際距離敷設好套管，套管一端應緊挨排煙閥(口)，另一端應緊挨遠距離操作機構，然后將纜繩穿入套管。 將纜繩一端穿進閥體上動作機構內，并將它拴在鋼絲繩軸上，用鋼絲繩夾固定，剪去多余的鋼索，纜繩另一端穿進遠距離操作機構繞在卷筒上，至少繞三圈。將多余的纜繩剪去。 試驗機構的性能確認動作靈活可靠后，才算安裝完畢。 排煙閥(口)砌在墻內時，閥體不應成為重物，否則壓變形后閥門將失靈。下面舉例排煙類產品安裝方法，供用戶參考。 |
