供應廣州自動重合閘開關廠家

產品概述

功能特點

n  防雷保護功能可多級保護設備，降低損壞機率，延長用戶設備壽命

n 合閘前檢測，避免了二次重合供電對故障設備的損害，保障供電環境安全

n 補償式穩壓輸出，效率90%以上，適合在AC85V-AC300V間惡劣電壓變化的場合

n 產品采用導軌安裝方式、安裝維護方便,通過故障干節點輸出可隨時監控故障信息

n 完善的過流、過壓、欠壓、漏電、短路保護功能，保證用電環境、設備和人身安全
采用機械開關特性與自動重合器控制器技術相結合，保障產品穩定可靠，故障率極低

n 準確快速地識別隔離性故障，排除瞬時性故障，快速自恢復供電，保障網絡運行正常

產品技術參數

自動重合閘開關主要功能說明

短路保護--線路發生短路，如果持續0.5秒，會引起線路燒毀。如果在0.1秒內能迅速切斷電源，可以避免事故發生。自動重合閘用電保護器在電流大于額定電流的5倍(50安以上)時，其在0.03秒內斷開, 保證設備的安全性

漏電保護--線路發生漏電或人身觸電時，自動重合閘用電保護器在0.03秒內斷開，保證了人身安全

過流保護--如果線路負荷過重，電線嚴重發熱，很可能引發火災。當電流大于額定電流1.1倍(11安培)時，自動重合閘用電保護器將監測此電流的持續時間和大小；如果持續時間超過2秒，或期間大于50安，自動重合閘用電保護器會斷電實施保護

過欠壓保護--電壓太高，容易使設備燒壞，供電電壓高于280伏時，自動重合閘用電保護器斷電保護。當電壓降回正常后，自動重合閘用電保護器自動合閘通電。電壓太高固然危險，電壓過低也容易引起火災，供電電壓低于100伏時，自動重合閘用電保護器斷電保護；電壓回升正常后自動重合閘用電保護器自動合閘通電

來電延合/失電分閘--當市電斷電時，自動斷開輸入和輸出線路，避免了重新來電時，由于瞬時高峰或電壓不正常，導致設備被燒壞的情況發生。當市電重新來電時，應延時合閘，由于供電不穩定導致主設備頻繁重啟

合閘前檢測--自動重合閘用電保護器在合閘前對線路進行檢測，如果線路存在短路或嚴重漏電的情況時，將閉鎖不再合閘并報警；用戶如不及時修理，故障未經排除，則無法合閘通電

自動重合閘--線路發生故障時，自動重合閘用電保護器立即斷開；故障后，如果線路仍然是安全的，自動重合閘用電保護器會自動重新合閘通電。對于性故障連續重合閘三次/八次不成功后，自動重合閘用電保護器將閉鎖不再重合閘且報警。對于瞬時性故障不存在重合閘次數概念

故障報警--上述保護斷開的同時，不同紅色指示燈亮，指示相應的故障類型

故障干節點--當發生故障保護時，干節點導通；供電正常輸出時，干節點斷開。監控采集器可以通過干節點判斷供電情況

RS232通訊端口--自動重合閘通過RS232端口可以實時上傳工作狀態和接收數據

產品描述

n  產品左上方為電源輸入端

n 產品左下方為電源輸出端

n 面板指示燈做為產品運行狀態指示

n 產品面板的試驗按鈕是做為檢驗或巡檢時使用的按鍵

n 產品面板的開關是做為人工分閘或合閘的手動開關，也是產品電源通斷的開關

產品外形圖：

 產品型號說明：

1) 指示燈及其功能

自動重合閘用電保護器指示燈板上有五個指示燈,從左至右分別為運行、電壓、漏電、短路、輸出

運  行-- 指示燈為綠色，運行狀態下為秒閃

電  壓-- 指示燈為紅色，指示秒閃時，表示市電欠壓狀態；指示燈長亮?xí)r，表示市電過壓狀

        態；指示燈快閃時，表示輸入電壓有故障且處在閉鎖狀態

漏  電-- 指示燈為紅色，指示燈長亮?xí)r，表示輸出回路漏電；指示燈快閃時，表示回路有漏

        電且處在閉鎖狀態

短  路-- 指示燈為紅色，指示燈長亮?xí)r，表示過流或短路故障；指示燈快閃時，表示輸出回

        路有過流或短路故障且處在閉鎖狀態

輸  出-- 指示燈為綠色，當輸出燈長亮?xí)r，表示本設備處在正常輸出狀態，請注意用電，以

        免 觸電！當輸出燈熄滅時，表示本設備處在斷開狀態（即無輸出）

產品應用案例

隨著國家綜合國力的增強，人民生活水平的不斷提高，對通信、安防、交通、數字城市等基礎性設施的建設也提出了更高的要求。也出現了越來越多的室外網絡設備，比如：光進銅退設備、設備、治安監控設備和智能交通設備等。同時要求這些設備在高溫、低溫、供電情況復雜、容易遭受浪涌和雷擊干擾的室外環境24小時的不間斷工作。但由于室外工作環境差等不確定因素容易造成設備老化、設備損壞、斷路器（漏電斷路器）跳閘等故障且故障率相對較高。室外設備安裝點分散，比如：街道、樓頂、山頂、隧道、村屯、電桿等不同地點，設備出現故障后，給維護工作增加了很大難度。

為了解決無人值守設備故障率高，維護難度大的問題，公司針對性研制出JPJ-AR系列自動重合閘用電保護器產品。

JPJ-AR單相系列產品具有過壓、欠壓、過流、短路、漏電等斷電保護功能和自動重合閘供電功能，使得設備工作更安全可靠。具有6A、10A、16A、32A、50A、63A等多種規格，適合在63A以?xún)?nèi)的供電線路中使用。

主要應用領域有：

 通信行業：通信、直放站、室外機柜、無人值守機柜、無人值守機房等；

 安防行業：平安城市、眼、治安監控、礦產監控、電力監控等監控工程；

 交通行業：治安卡口系統、超速違法抓拍系統、闖紅燈自動記錄系統等智能交通系統。

 室外照明：LED交通顯示屏、 戶外LED顯示屏等。

經典案例

1.通信應用案例

由于通信設備大多都安裝在樓頂、山頂山腰和鐵塔上。站點分散，安裝位置突出，所以站點電壓復雜多變，且容易遭浪涌雷電的襲擾。這些瞬時性襲擾經常使漏電斷路器跳閘停電，成為性故障，使設備因停電無法工作，造成維護困難，資源浪費和經濟損失。使用智能監控保護器后全完解決了以上問題。

案例2: 小靈通

小靈通由于覆蓋面積小，站點數量多，大部分安裝在居民樓和商業樓的樓頂，選用本地市電供電，雷雨季節存在著漏電保護器跳閘后難維護的現象，選用自動重合閘用電保護器后維護量大大降低。

n 功率:200W

n 額定電壓:220VAC

n 主設備:中興CS28

n 產品型號：JPJ-AR-10A

案例4:無線直放站、光纖直放站、直放站等設備

n 功率:200W×2

n 額定電壓:220VAC

n 主設備為雙直放站

n 產品型號：JPJ-AR-16A(室外型)

案例5: 鐵通GPON機箱

n 滿載功率:＜100W

n 額定電壓:220VAC

n 產品型號：JPJ-AR-6A

2.智能交通應用案例

治安卡口、超速違法抓拍、闖紅燈自動記錄等智能交通系統前端設備安裝在室外電桿上。由于站點分散，安裝位置特殊，維護困難。經常有電壓突變、漏電和浪涌雷電的襲擾，導致漏電斷路器跳閘停電，成為性故障，使前端設備因停電無法工作。根據城動市交通的實際需求，我司生產的自重合閘用電保護器（智能交通免維護產品）與系統工程技術有效的融合集成，并運用于整個交通管理系統，建立起全方位、實時準確、的綜合智能控制和管理交通系統

案例1: 2011年深圳第二十六屆夏季大運會

n 功率＜200W

n 額定電壓:220VAC

n 產品型號：JPJ-AR-10A

3.安防應用案例

   為各職能部門及時掌控城市公共區域動態，加強社會治安防控，*打擊犯罪分子，快速處置突發公共事件提升城市現代化管理水平，建成了大量視頻監控點與管理平臺。由于安防網絡中平安城市視頻監控設備關系到社會治安，安裝數量巨多且環境惡劣，供電線路較復雜為了保障監控網絡長期工作穩定和用電安全，減少停電時間，選用自動重合閘漏電保護器。

案例1: 廣州增城平安城市視頻監控

n 滿載功率:＜100W

n 額定電壓:220VAC

n 主設設備：聯通終端箱

n 產品型號：JPJ-AR-10A

自動重合閘用電保護器安裝注意事項

 安裝尺寸圖：

維護保養及注意事項

n 將本保護器安裝于墻壁上或主機箱內，避免直接雨淋、日曬

n 對同時接觸被保護電路兩線所引起的人身觸電危險，不能進行保護

n 本產品在運輸、保管和使用中，均不得受雨雪侵襲，應盡量避免日曬，嚴禁濕手操作

n 在出現連續三次自動重合閘不成功后，應檢查用電設備及線路，排除故障后再進行合閘供電

n 定期進行漏電保護功能自檢，在閉合通電狀態下按自檢按鈕一次以檢查設備運行是否正常

n 進行動作特性試驗時，應使用經國家有關部門檢驗合格的測試儀器，嚴禁火線對地線短

  路的方法來試驗裝置，以免造身觸電危險

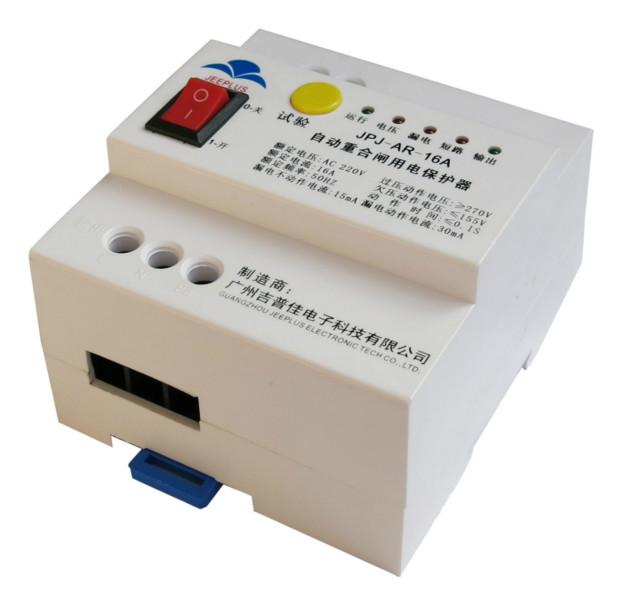

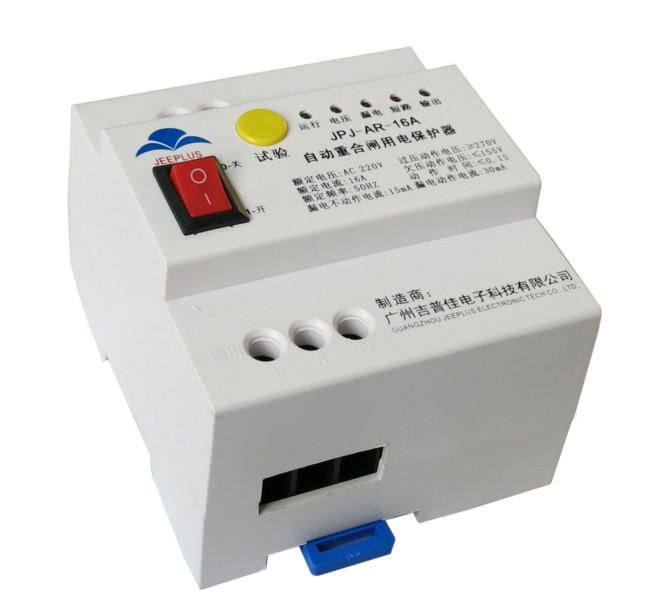

產品展示
