英標插頭插座量規
圖號                  名稱


BS1363-2-Fig1 測試PIN
BS1363-2-Fig2a.2b 彈性外殼的機械強度試驗裝置
BS1363-2-Fig11 插座通規
BS1363-2-Fig12 接觸試驗規
BS1363-2-Fig14 非接觸試驗規
BS1363-2-Fig15 插套橫向應力規
BS1363-2-Fig16 插套拔出力規
BS1363-2-Fig17a/b 溫升試驗的試驗裝置與模擬面板
BS1363-2-Fig19 不銹鋼制實心保險絲
BS1363-2-Fig23 壓力試驗裝置
BS1363-2-Fig29 校正管用的校正夾具
BS1363-2-Fig30 量規


以上圖片僅供參考，具體詳細請與我司聯系。


BS插頭插座量規
概述：依據BS1363-2中相應條款的要求。用于對插頭插座的基本參數和尺寸進行檢驗。
英標插頭量規共7件/套，英標插座量規共1件/套具體產品：
1、插座接觸規（BS1363-2圖12）在測試樣品時作為檢驗品是否接通的標準計量器具
2、插座不接觸規（BS1363-2圖14）在測試樣品時作為檢驗品是否不接通的標準計量器具
3、橫向應力試驗規（BS1363-2圖15）通過模擬插銷插入插座樣品并在規定點處施加規定重量的力（砝碼）檢驗插座是否符合標準要求。

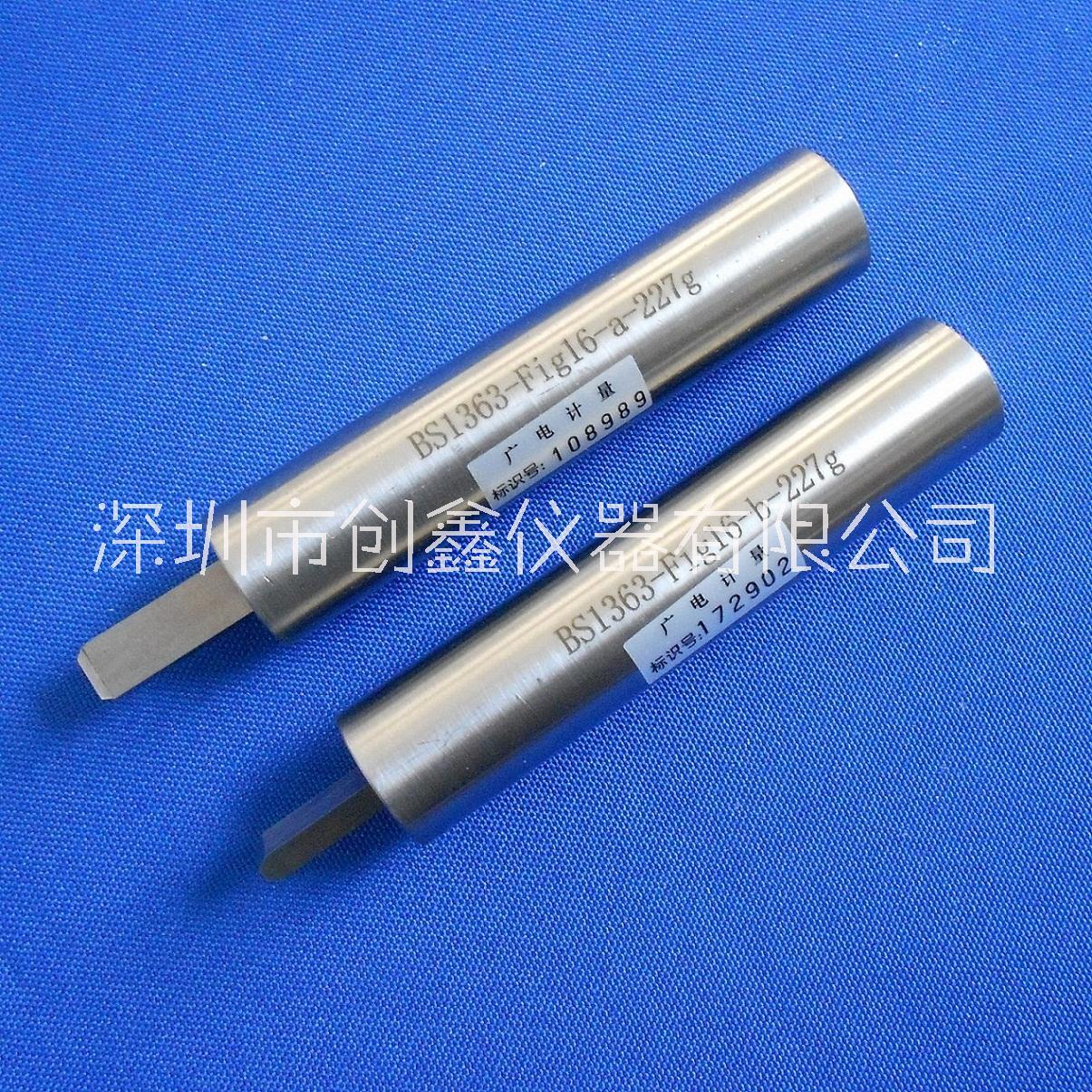

4、接地插孔最小拔出力量規（BS1363-2圖16a）通過模擬接地插銷插座樣品并施加規定垂直向下的力（砝碼）檢驗插座是否符合標準要求（不得落下）
5、導流插孔最小拔出力量規(BS1363-2圖16)通過模擬零或火線的插銷插入插座樣品并施加規定垂直向下的力（砝碼）檢驗插座是否符合標準要求。

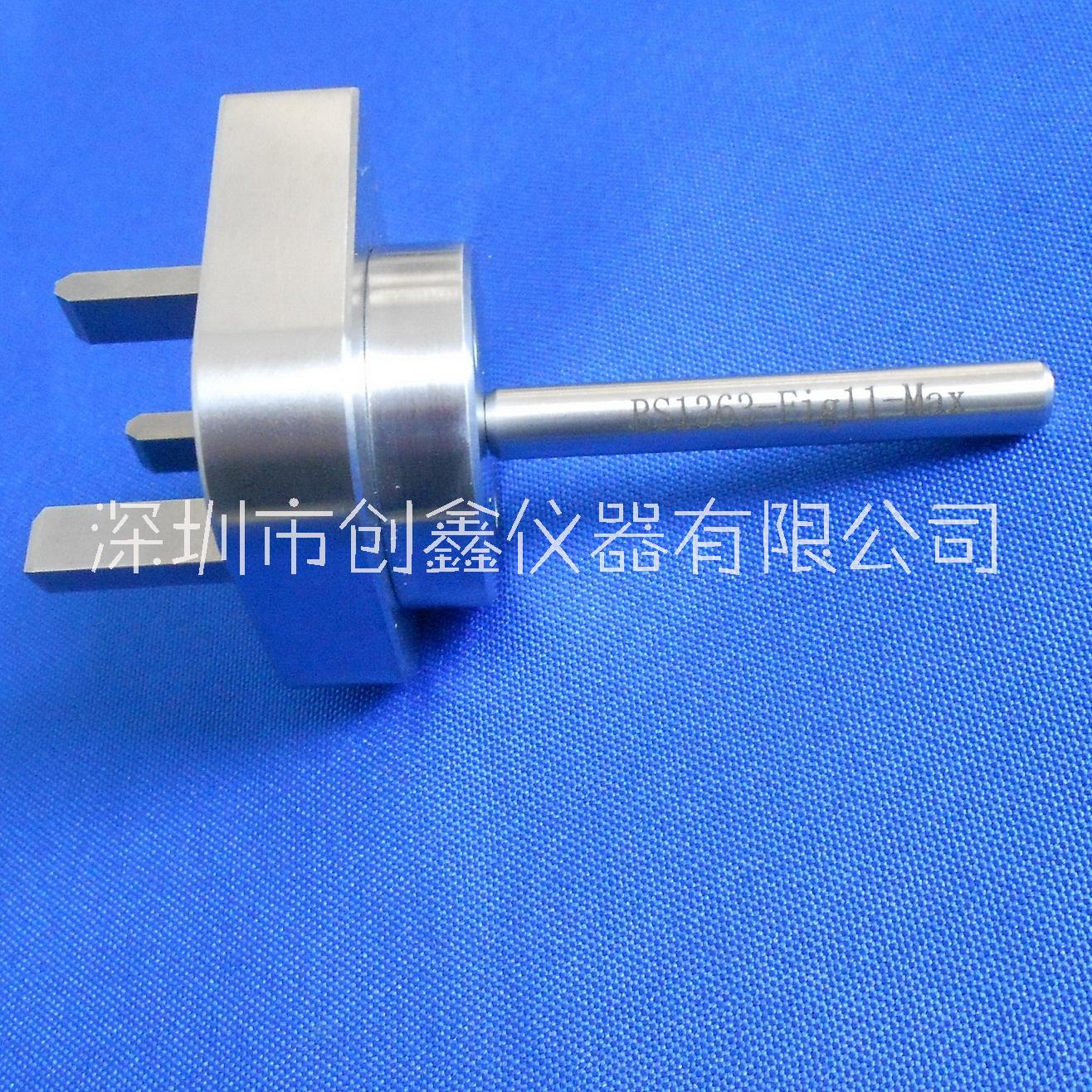

6、插座插孔量規（BS1363-2圖11或BS1363-1圖11）插座樣品通過該規檢驗各插孔的相對位置、孔的尺寸、深度和插座結合面是否符合標準要求，通規大、小兩處規格。
7、插頭位置及尺寸量規（BS1363-1圖5）插頭樣品通過該規檢驗各插針（柱）的相對位置、插針的長度和插頭結合面是否符合標準要求。
8、英標插座量規共1件/套。
