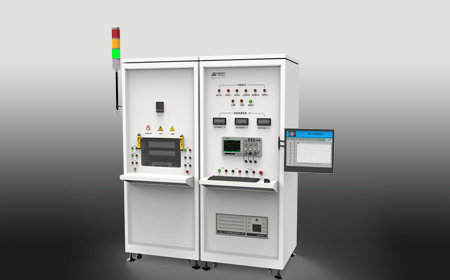

END2050 IGBT動態參數測試儀
系統概述：
IGBT是廣泛應用于現代中、大功率變換器中的主流半導體開關器件，其開關特性決定裝置的開關損耗、功率密度、器件應力以及電磁兼容性，直接影響變換器的性能。因此準確測量功率開關元件的開關性能具有極其重要的實際意義。
該系統是針對IGBT 器件的開關特性及內部續流二極管 的反向恢復特性而推出的全自動測試系統。適用于電流 小于4500A，集電極電壓小于6000V，續流二極管正向電流小于4500A的 IGBT 器件的特性參數測試。
開通時間測試單元：
該系統的測試單元通過電容充放電原理產生電流波形，測試時根據不同的測試條件，設定測試電壓，再通過調節不同的電感值或選擇不同的測試脈沖寬度來 輸出測試要求的電流值，測試的電壓和電流波形同時被采集到示波器，并由示波器與工控機直接通訊，將采集數據傳輸給計算機，計算機經過處理計算后，將測試數據以表格形式顯示并進行最終的編輯和打印。
計算機控制單元：
作為主控制單元，設備部分工作程序/時序、開關的動作狀態，數據采集等均由計算機完成。測試中，計算機與示波器通訊并控制其工作狀態，并將示波器數據采集到計算機進行處理，顯示，編輯。
PLC控制單元：
系統除工控機外，還采用了歐姆龍系列的PLC 對設備的工作時序，主要開關的工作狀態/動作進行實時監控，并與硬件互鎖，實現了可靠的安全控制功能。通過與計算機通訊，完成整個系統的自動控制。
自動恒溫氣動夾具：
該單元采用 5000PA的品牌空氣壓縮機供氣，溫度裝置的控溫范圍是 25℃-200℃ 控溫精度±1.0℃ ±1% 。液壓升降柱，自動升降門，20 個探針的接觸矩陣?？砂踩€(wěn)定的完成器件/模塊的測試接觸。
參數條件：
|
| IGBT開通特性測試 | IGBT關斷特性測試 | 測試氣動夾具 | ||
| 測試參數 | 開通延遲 tdon | 10-1000ns±5%±10ns | 關斷延遲tdoff | 10-2000ns±5%±10nS | 壓 力： |
| 上升時間 tr | 10-1000ns±5%±10ns | 下降時間tf | 10-2000ns±5%±10nS | ||
| 開通能量 Eon | 1-1000mJ±5%±0.1mJ | 關斷能量Eoff | 1-1000mJ±5%±0.1 mJ | ||
| 測試條件 | 集電極電壓 Vce | 50-3500V±5% | 集電極電壓Vce | 50-3500V±5% | |
| 集電極電流Ice | 50-1500A±5% | 集電極電流Ice | 50-1500A±5% | ||
| 負載 L | 20-1000uH | L負載 | 20-1000uH | ||
| 柵極電壓 Vge | ±15V±3%±0.2V |
|
| ||
| 短路測試Sct | 一次短路 / 脈寬10uS / 短路電流10KA | ||||
| 二極管反向恢復Drr | 反向恢復電流 / 反向時間 / 反向di / dt | ||||
