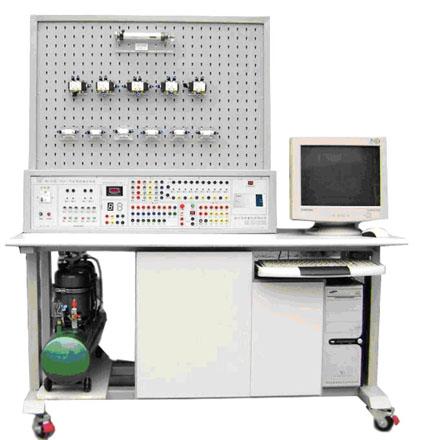

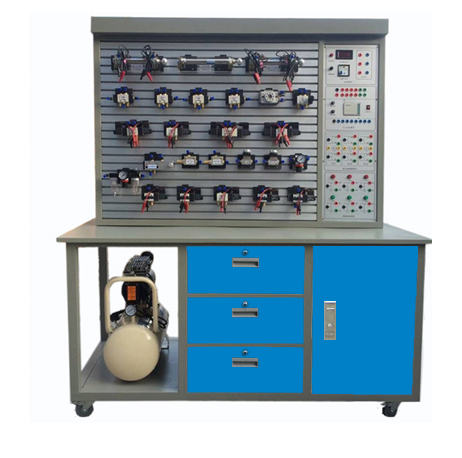

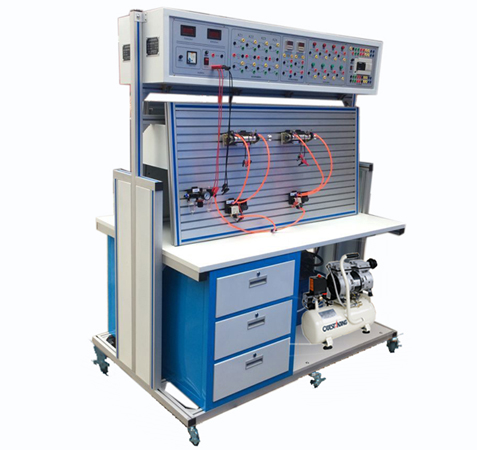

浙江XY-02B氣動與PLC實訓裝置

[氣動實驗臺

實驗設備

教學儀器]

溫州市氣動實訓裝置廠家

價格： 電議

物流： 浙江溫州市永嘉縣| 賣家支付運費

可銷售總量： 2222件

手機： 13587738300 郵箱： 47983042@qq.com

傳真： 尚未完善 地址： 浙江溫州市

在線詢盤聯系廠家：13587738300 0577-6747992

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[氣動實驗臺實驗設備教學儀器]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（浙江XY-02B氣動與PLC實訓裝置）

品牌： 學源
材質： 鐵質
規格： 1500*700*1680
功能： 演示

供應XY-02B氣動與PLC實訓裝置

一、主要技術參數

1、電源AC 220V 50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入
   8輸出（繼電器輸出方式）
4、WY5.2雙頭靜音空氣壓縮機（基本配置小型機）電機功率：250W
電源：AC220V 轉速：2880r/min
5、公稱容量：18L
6、額定輸出氣壓1Mpa
7、實訓裝置外型尺寸：1500mm×650mm×1700mm
二、主要特點
1、氣動PLC控制實訓裝置主要由實訓桌、實訓臺、氣動元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件安插在實驗面板上（面板為“網板型”鐵板沖壓成型）?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
4、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和性，加深對PLC編程器的了解與掌握。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
四、氣動與PLC控制實訓裝置配置清單

序號	分類	元件名稱	數 量
1	實訓裝置	實訓桌	1
1	實訓裝置	實訓臺	1
2	氣泵	空氣壓縮機WY5.2-雙頭	1
3	組合元件	單作用缸 QGX25ⅹ100	1
		雙作用缸 QGX25ⅹ100	2
		旋轉氣缸	1
		三聯件 AC2000	1
		減壓閥（帶壓力表）AR2000	1
		手動換向閥 H210—08	1
		單電磁換向閥（二位五通）4V210-8（DC24V）	2
		雙電磁換向閥（二位五通）4V220-8（DC24V）	1
		雙電磁換向閥（三位五通）4V230-8（DC24V）	1
		單氣換向閥（二位五通）4A210—08	2
		雙氣換向閥（二位五通）4A210—08	2
		行程閥（機控）MOV—2	1
		行程閥（按鈕）MOV—3A	1
		或門型梭閥ST—02	2
		快速排氣閥1/4 QE—02	2
		單向節流閥RE—02	2
		單向節流閥JSC601	7
		單向閥1/4	2
		順序閥	1
		氣容	1
4	附件	氣管PU6ⅹ4	20米
5	電器配件	行程開關（裝在缸體上）	2個
5	電器配件	編程電纜（三菱）	1條
6	工具盒	內六角扳手	2把
		螺絲刀	2把
			1把
		活動板手	1把
		尖嘴鉗	1把
		消聲器（?。?/span>1/8	2只
		消聲器（大）3/8	1只
		三通（T型三通）? 6	4只
		三通（Y型減徑三通）? 8—? 6	1只
		四通? 6	2只
		L型（螺紋二通）601	2只
		L型（螺紋二通）602	2只
		氣孔塞頭? 6	5只
		生料帶	1個
		保險絲3A	2只
7	資料	氣動PLC使用說明書	1冊
7	資料	光盤（PLC編程軟件，PLC程序）	1碟
