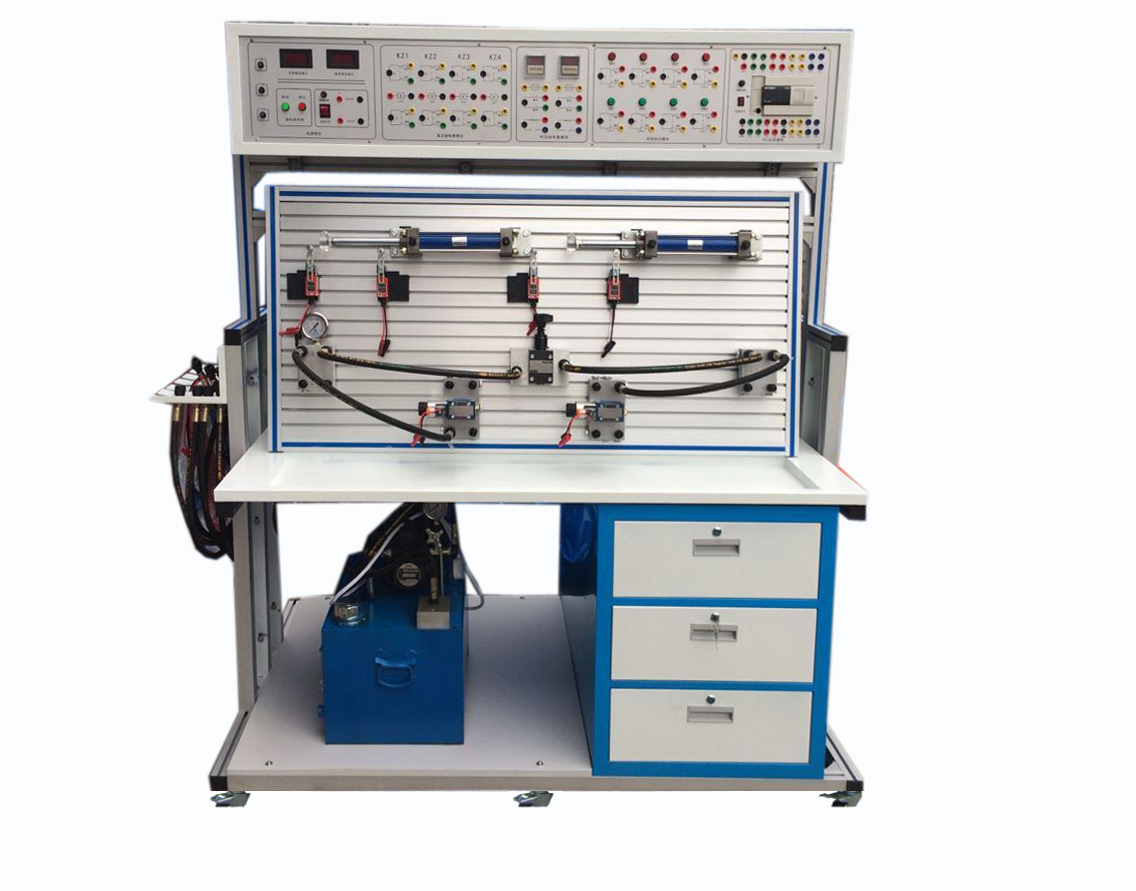

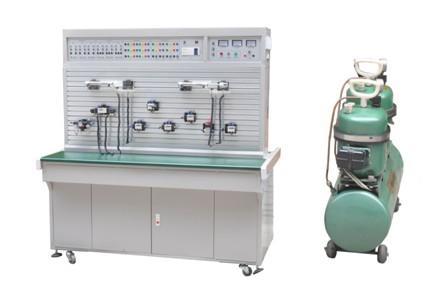

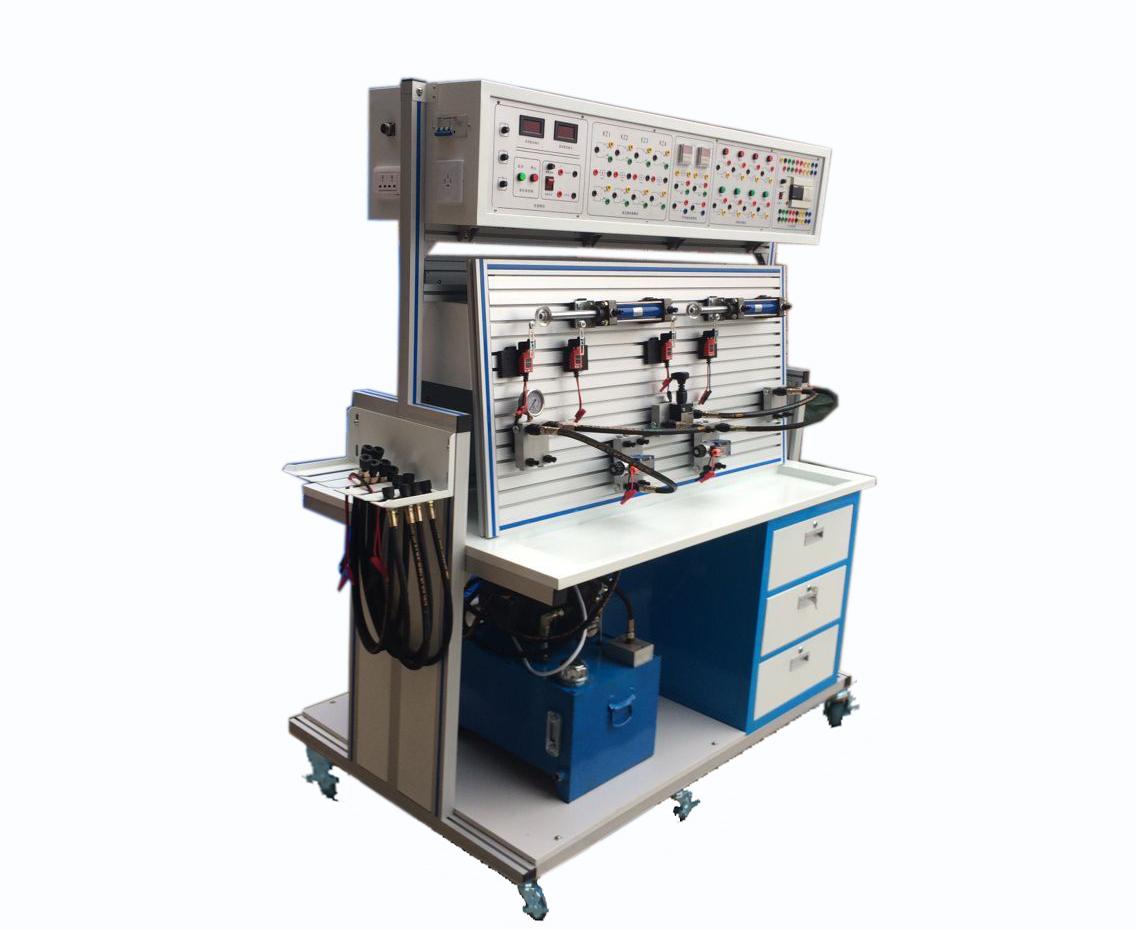

浙江工業液壓與氣動PLC綜合實訓裝置

[液壓氣動實驗臺

液壓實驗臺

氣動實訓設備]

溫州市plc廠家

價格： 電議

物流： 浙江溫州市永嘉縣| 賣家支付運費

可銷售總量： 321件

手機： 13587738300 郵箱： 47983042@qq.com

傳真： 尚未完善 地址： 浙江溫州市

在線詢盤聯系廠家：13587738300 0577-6747992

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[液壓氣動實驗臺 液壓實驗臺 氣動實訓設備]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（浙江工業液壓與氣動PLC綜合實訓裝置）

品牌： 學源
材質： 鐵質
規格： 1500*800*1700
聯系電話號： 13587738300

供應工業液壓與氣動PLC綜合實訓裝置

一、概述

液壓與氣壓傳動綜合實訓裝置采用“二合一”結構，配備兩套實驗設備，一套為氣動與PLC實訓平臺，另一套為液壓傳動與PLC實訓平臺，且各自配有獨立的PLC電氣控制設備。
同一套裝置既可以分別獨立進行液壓控制、氣動控制的相應基本同路及其應用實驗，又可以進行PLC編程及應用控制實驗，適用于“液壓傳動與控制”、“液壓與氣壓傳動”、“氣動技術”等相關課程的教學實訓。
二、 液壓傳動部分技術參數及指標
??? 集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa，壓力過高自動卸荷。
?三、技術參數
輸入電源：三相五線，380V．允差±l0%，50Hz。
裝置容量：<1.5kVA。
變量葉片泵：壓力7MPa．排壁8mL/r，轉速1450r/min。
PLC選用三菱FX1S-20MR主機，主機為12點開關量輸入／8點開關量輸出
配有控制模塊：電源模塊，繼電器控制模塊，PLC控制模塊，
電機：額定電壓380V．額定功率0.75kW，絕緣等級B
液壓泵站：容積90L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
四、液壓與氣動綜合實訓裝置配置清單（液壓清單）

序號	型號/規格	名稱	數量	單位
1	鐵質	實訓臺	1	臺
2	鐵質	實訓桌	1	張
3	三菱，20點	PLC主機模塊	1	塊
4	實訓臺上	繼電器控制模塊	1	塊
5		電源模塊	1	塊
6		PLC控制輸入模塊	1	塊
7		PLC控制輸出模塊	1	塊
8	MOB40-200	雙作用液壓油缸	2	只
9	一體式	變量葉片泵及電機	1	臺
10	YN-100ZQ/10MPa	耐震壓力表	1	只
11	2FRM5-31B/15QB	二通流量閥（調速閥）	2	只
12	DSG-02-2B2-DC24	二位三通電磁換向閥	1	只
13	DSG-02-2B2B-DC24	二位二電磁換向閥	1	?
14	4WE6C61B/CG24N925L	二位四通電磁換向閥	2	只
15	4WMM6C50BF	二位四通手控?fù)Q向閥	1	只
16	4WE6E61B/CG24N9Z5L	三位四通電磁換向閥	1	只
17	4WE6J61B/CG24N9Z5L	三位四通電磁換向閥	1	只
18	LI-10B	單向節流閥	1	只
19	I-10B	單向閥	1	只
20	Y-10B	先導式溢流閥	1	只
21	DG-02B	直動式溢流閥	1	只
22	DZ6DP1-5X/75	直動式順序閥	1	只
23	DR6DP1-5X/75 YM	直動式減壓閥	1	只
24	IY-25B	液控單向閥	2	只
25	HED40P15/100Z14L24	壓力繼電器	1	只
27		三通	4	只
28		四通	3	只
29	?	快速接頭（母插座）	1	套
30	?	快速接頭（公插頭）	1	套
31	?	吸油過濾器	1	只
32	?	油溫液面計	1	只
33	?	清潔蓋	1	只
34	?	空氣濾清器	1	只
35	?	行程開關	4	只
36	容積90L	油箱	1	只
37	?	漏油盤	1	個
38	L-HL46	液壓油	2	壺
39	?	內六角扳手	1	套
40	?	活動扳手	2	把
41	?	螺絲刀	1	把
42	膠管	M16*1.5/8I-W-0.5M(裝好快捷接頭)	10	根
43	膠管	M16*1.5/8I-W-0.7M(裝好快捷接頭)	15	根
44	膠管	M16*1.5/8I-W-1M(裝好快捷接頭)	2	根
45	膠管	M16*1.5/8I-W-1.5M(裝好快捷接頭)	1	根
46	?	電機電源線（制作好）三相四線電線	1	根
47	?	液壓實驗指導書說明書	1	冊
48		PLC編程軟件程序光盤	1	張
49	三菱	編程電纜	1	條
50	?	生料帶	1	個

?
五、可以完成的實訓項目：
——可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下
?——單級調壓回路
?——多級調壓回路
?——減壓回路
??——卸荷回路
? ——進油節流調速回路
? ——回油節流調速回路
? ——旁油節流調速回路
? ——液壓缸差動連接的快速運動回路
——調速閥短接速度換接回路
——調速閥串聯的速度換接回路
——調速閥并聯的速度換接回路
? ——用換向閥的換向回路
? ——用“O”型機能換向閥的鎖緊回路
——用液控單向閥的鎖緊回路
——用順序閥控制的順序動作回路
——用壓力繼電器控制的順序動作回路
——用行程開關控制的順序動作回路
? ——用調速閥控制的同步回路
?
六、氣動傳動實訓技術及指標：
氣動元件有氣控、電控和手控等方式，氣動回路可采用獨立的繼電器控制單元進行電氣控制，也可采用PLC控制；各個氣動元件成獨立模塊，均裝有帶彈性插腳的底板，在通用鋁型材板上構建成各種氣動回路：集各種真實的氣動元件、繼電器控制單元、PLC編程控制技術于一體。帶有漏電保護，系統額定壓力保護。
七、技術參數及基本配置：
輸入電源：三相五線，380V，允差±10%，50Hz。
裝置容量：<1kVA。
靜音空氣壓縮機：工作電源AC 220V，允差±10%，50Hz;電機功率125W:標稱容積10L，額定輸出氣壓1Mpa。．
PLC選用三菱FX1S-20MR主機，主機為12點開關量輸入／8點開關量輸出。
配有控制模塊：電源模塊，繼電器控制模塊，PLC控制模塊。
八、液壓與氣動綜合實訓裝置配置清單（氣動清單）

序號	型號/規格	名稱	數量	單位
1	氣泵	空氣壓縮機WY5.2	1	只
2	QGX25ⅹ100	單作用缸	1	只
3	QGX25ⅹ100	雙作用缸	1	只
4	?	旋轉氣缸	1	只
5	AC2000	三聯件	1	只
6	AR2000	減壓閥（帶壓力表）	1	只
7	H210—08	手動換向閥	1	只
8	4V210-8（DC24V）	單電磁換向閥（二位五通）	2	只
9	4V220-8（DC24V）	雙電磁換向閥（二位五通）	1	只
10	4V230-8（DC24V）	雙電磁換向閥（三位五通）	1	只
11	4A210—08	單氣換向閥（二位五通）	2	只
12	4A210—08	雙氣換向閥（二位五通）	2	只
13	MOV—2	行程閥（機控）	1	只
14	MOV—3A	行程閥（按鈕）	1	只
15	ST—02	或門型梭閥	2	只
16	1/4 QE—02	快速排氣閥	2	只
17	RE—02	單向節流閥	2	只
18	1/4	單向閥	2	只
19	?	順序閥	1	只
20	?	氣容	1	只
21	PU6ⅹ4	氣管	20	米
22	三菱	編程電纜	1	條
23	?	內六角扳手	2	把
24	?	螺絲刀	2	把
25	?		1	把
26		活動板手	1	把
27	?	尖嘴鉗	1	把
28	1/8	消聲器（?。?/span>	2	只
29	3/8	消聲器（大）	1	只
30	? 6	三通（T型三通）	4	只
31	? 8—? 6	三通（Y型減徑三通）	1	只
32	? 6	四通	2	只
33	601	L型（螺紋二通）	2	只
34	602	L型（螺紋二通）	2	只
35	? 6	氣孔塞頭	20	只
36	?	氣動實驗指導書說明書	1	冊
37	?	PLC編程軟件、程序光盤	1	個

?
九、可以完成的實訓項目：
氣動基本回路
?——可完成40多種氣動回路實驗（學生也可自行設計搭建其它回路），典型實驗如下
??——單作用氣缸的換向回路；
? ——雙作用氣缸的換向回路：
? ——單作用氣缸速度控制回路；
? ——雙作用氣缸單向調速回路；
? ——雙作用氣缸雙向調速回路；
? ——速度換接回路；
? ——緩沖回路；
? ——二次壓力控制回路? ：
? ——高低壓轉換回路；
? ——計數回路；
? ——延時回路：
? ——過載保護回路；
? ——互鎖回路；
? ——單缸單往復控制回路；
? ——單缸連續往復動作回路。
? ——直線缸、旋轉缸順序動作回路；
? ——多缸順序動作回路：
? ——雙缸、同步動作回路：
? 一一回缸聯動回路；
? 一一卸荷回路；
? 一一或門型梭閥的應用回路。
? ——快速排氣閥應用回路；
?
