浙江機床電氣培訓考核鑒定裝置

[機床電氣考核裝置

四合一機床電氣

車床電氣]

溫州市電氣培訓廠家

價格： 電議

物流： 浙江溫州市永嘉縣| 賣家支付運費

可銷售總量： 888件

手機： 13587738300 郵箱： 47983042@qq.com

傳真： 尚未完善 地址： 浙江溫州市

在線詢盤 聯系廠家：13587738300 0577-6747992

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[機床電氣考核裝置四合一機床電氣車床電氣]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（浙江機床電氣培訓考核鑒定裝置）

品牌： 學源
材質： 鐵質
規格： 900*500*1800
聯系電話： 13587738300

機床電氣培訓考核鑒定裝置

一、概述

    機床電氣技能考核實驗裝置，是為各大、中專院校、技校、職校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實驗、實習、考核職業技能鑒定而研制開發的培訓實驗設備。該設備全部采用實際工業用電器，可靠性好、壽命長。裝置外形美觀，使用操作方便，直觀性強，可用于相關課程的課堂演示、實驗、實習，更可用于機床電氣控制線路維修技能的培訓。該設備還能提供全方位真實的機床電氣故障排除技能的訓練，極大地提高了學生對機床設備的維修技能，克服了以往只能在實際設備上進行教學，費用高且又難以實現教學的目的。本設備已在多所大、中專院校、維修電工培訓、鑒定單位推廣應用，效果較好。
二、特點
1.本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，設有一臺銑床、一臺車床、一臺鏜床、一臺鉆床，該配電柜將四種機床電氣線路合為一體，占地面積小，外形美觀；
2.直觀性強，通過操作可熟悉了解機床的電氣線路；
   3.技能培訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排除故障的訓練要求；
4.可以人為的設置故障點，僅通過開關切換就可設置；
   5.該柜設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。
6.裝置采用智能考核單元，考核單元可以聯網，可選配上位計算機進行遠程遙控考核，此時裝置通過實驗柜的智能化實訓考核單元與考核系統相連接，教師計算機設置的故障信息經智能化考核網絡傳送到學生端的磨床電路上并產生相應地故障，學生根據故障現象分析判斷把故障碼輸入考核單元，考核系統自動完成評分、恢復故障，統計成績等功能。
三、機床電氣技能培訓考核柜的技術參數
1．輸入電壓：三相四線（或五線）制380V±10% 50HZ
2．工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜2000m
3．裝置容量：＜1.5kVA
4．外形尺寸：700×600×1700mm3
5．設備重量：200kg
四、裝置主要由以下幾個部分組成
1.控制柜門
在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時器兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕，Z35搖臂鉆床、C6140普通車床、T68臥式鏜床及X62W銑床的操作按鈕和動作指示；
   通過電壓指示切換開關可在這只電壓表上分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大??；
   三相電源輸入，經過漏電保護器后，通過啟動、停止按鈕來控制接觸器，來控制機床電路的總電源的，急停按鈕是用來當發生事故時的緊急停止開關
   定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于操作錯誤所造成的漏電告警等告警次數，為學生實驗技能的考核提供一個統一的標準。
2.控制柜主體
控制柜分六個部分：
   部分為Z35搖臂鉆床的電氣線路部分，在該面板上裝有Z35搖臂鉆床所有的元器件；

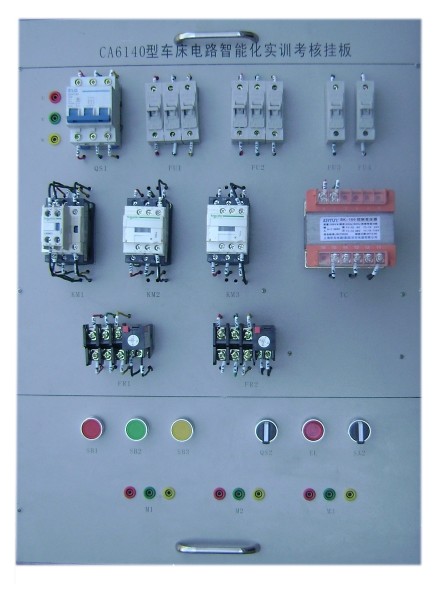

   第二部分為C6140普通車床的電氣線路部分，在該面板上裝有C6140車床所有的元器件；
   第三部分T68臥式鏜床的電氣線路部分，在該面板上裝有T68臥式鏜床所有的元器件；
   第四部分X62W銑床的電氣線路部分，在該面板上裝有X62W銑床所有的元器件；
   第五部分為故障設置箱，每種機床電路的故障箱蓋上印有對應的機床的電氣原理圖，故障箱內設有32個故障開關，其中Z35設有18個故障點、C6140設有14個故障、T68設有17個故障點、X62W銑床設有18個故障點，每個故障箱門均配有鑰匙，便于管理和考核。
   第六為電機面板，共有四臺電機，用來模擬實際機床的動作，電機和速度繼電器的線頭全部用柱子引到面板上，方便測試。
   控制柜設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
五、完成的實訓項目
1、認識低壓電氣的結構
2、CW6163普通車床電氣控制培訓
3、CW6163普通車床電氣線路排故考核
4、M7120平面磨床電氣控制培訓
5、M7120平面磨床電氣線路排故考核
6、T68型臥室鏜床電氣控制培訓
7、T68型臥室鏜床電氣線路排故考核
8、E3050搖臂鉆床電氣控制培訓
9、E3050搖臂鉆床電氣線路排故考核
10、通過操作機床，掌握常用機床的操作方法
