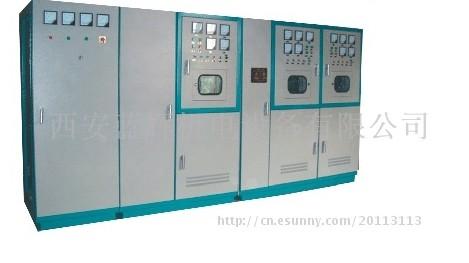

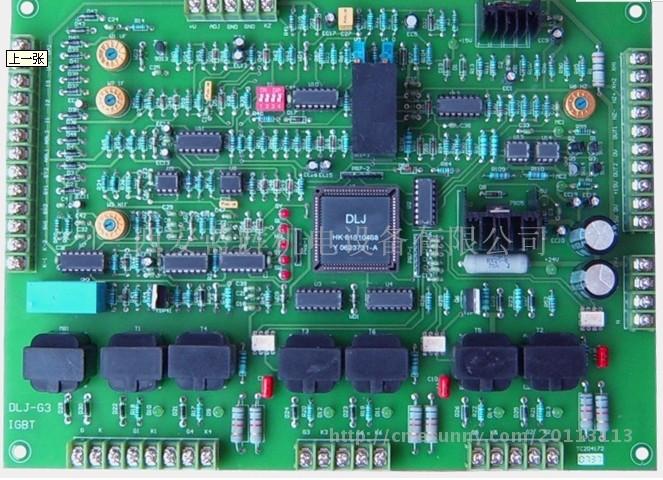

供應串聯電路中頻電源柜

節電大功率可控硅串聯逆變中頻電爐 引言    90年代我國工業飛速發展，大容量、高功率，低能耗的中頻電爐越來越被人們所關注，尤其在鑄造領域中，中頻電爐能提供高質量的鐵水和鋼水，便于在熔化過程中控制溫度和化學成份，因此近年大量引進國外制造的大容量可控硅中頻電爐，已達數百臺之多，幾乎國內上規模的機械制造廠、機床廠、汽車制造廠的高端技術市場都被國外廠商占有，，目前國內產品比較國外，在控制技術上，按裝工藝上仍有相當差距。   鑄造廠的傳統熔化設備沖天爐，出鐵溫度低，鐵水在爐中增碳較多，不易生產出高質量鑄鐵件，且沖天爐嚴重污染環境，在城市區域內不容許存在，目前國內鑄造用焦價格猛漲，與中頻電爐熔化成本相當。因此大容量中頻電爐是鑄造廠節能、、清潔環保型熔化設備，所以我們研制，開發大熔量高功率的中頻電爐起點高，技術指標以國外進的電爐為目標。 一、元器件的選擇 目前已經研制成功的具有一拖二功能的可控硅中頻熔化爐，是節電的熔化設備。   我國電器工業經過多年的發展，目前按裝大容量中頻電爐元器件己具備相當條件，大電流耐高壓可控硅，高壓電熱電容己能生產，滿足需求。   中頻逆變電源的開關元件，目前有二種，可控硅SCR和絕緣柵雙極型場效應晶體管IGBT，根據國外文獻所載，大功率，較低頻率(<1 000Hz)的逆變電源，選用可控硅的關閉時間要求較低，TOT可以在5 0～60微秒級，這樣硅片的厚度可以厚些，可控硅的耐壓便可以提高，且可控硅的價格比IGBT低得多，．而且工作穩定性和可靠性比IGBT高，我們設計的逆變器選用 KK2500A／2 5 00V可控硅。目前上技術進、規模的美國應達電爐公司仍采用大功率可控硅組裝。   圖1依據功率和頻率選擇逆變開關元件    IGBT特別適用于頻率高，功率較小的變頻加熱設備，如小容量中頻真空熔煉爐，工件表面淬火和小件透熱等。目前國內200A以上的IGBT都需依賴進口，還受到出口國的限制，容量為800A／1 5 0 0V。組裝大功率電源時，不得不把I GBT串聯后再多組并聯，對用戶來說，元件損壞時就得長期依賴于設備制造廠商供應備件，根據圖1我們選用國產大功率可控硅是合理的。  二、串并電路的比較 國內外中頻感應電爐主要有二種類型，并聯逆變和串聯逆變二類，過去由于我國不能生產高壓諧振電熱電容和大功率高壓可控硅，所以普遍生產并聯諧振型中頻爐，現在由于近二年元器件在技術上已有所突破，所以一些電爐制廠商都競相爭雄開發串聯型中頻電爐。   并聯逆變是電流型諧振振蕩回路中的電流I是電源供給電流i的Q倍Q為回路品質因素，通?？蛇_(dá)6以上，因此電流I在諧振回路內很大，負載線圈L，電容C，以及銅排內發熱損耗很大。   串聯逆變是電壓型諧振，回路中的電流與電源供給的電流相等，而在電容C和負載線圈上的振蕩電壓為電源電壓的Q倍，可高達2 5 00VAC以上。由于諧振回路電流I等于通過可控硅的電源電流i。所以串聯逆變較并聯逆變回路中的電能損耗要小得多，因此串聯逆變電爐電效率大大高于并聯逆變電路。圖2 串并聯諧振電路     三，一拖二工作原理   運行方式采用一拖二，一拖二即一套整流電源帶動二套逆變裝置運行，也可以任何一套逆變裝置單獨運行，供電給A爐或B爐，雙供電一拖二功能，特別適用于中小鑄件大批量連續生產運行，任意一臺電爐高功率熔化作業，另一臺爐體可保溫或?qū)⒗淞项A(yù)熱，功率按需任意分配，二臺電爐的使用功率總和恒定不變，即                        總功率P總=PA+PB     兩臺電爐連續交替熔化和保溫澆鑄，同時運行，可使電源始終在滿功率下運行，以此提高電爐的熔化生產率，圖3為一拖二方塊圖。        圖3   一拖二電路方塊示意圖 串聯逆變電源工作時，整流始終在全導通情況下工作，改變逆變回路輸出功率是靠控制逆變觸發脈沖頻率來實現。且負載電流為正弦波，所以串聯逆變電源不會有高次諧波嚴重污染電網，且功率因數高?？梢员ＷC設備在保溫、烘爐等任何工況下的功率因素大于是0。98。而并聯逆變不可能實現一拖二自動調功運行，因?yàn)椴⒙?lián)逆變電源調功只能靠調節整流橋輸出電壓來實現，當并聯逆變整流橋工作在低電壓，整流導通角很小狀態下，設備的功率因數將會很低，且并聯逆變負載電流為方波，將會嚴重污染電網。如果靠調節逆變反壓角來調功，調功范圍是很窄的，因此并聯逆變電源是無法實現一拖二運行的。并聯與串聯諧振逆變比較 項   目   并聯諧振                            串聯諧振回路組成圖2(a)圖2(b)輸出功率控制方法整流可控硅觸發脈沖相位調節調節逆變觸發脈沖頻率輸入端功率因數不大于0．850．98以上輸出電流電流大電流小對電網諧波干擾諧波干擾大幾乎無諧波干擾一拖二運行不可可效率銅排及功率元器件熱損耗大銅排及功率元器件熱損耗小  四、串聯逆變電源工作原理 串聯逆變電源為電壓源供電，串聯逆變電源主回路原理圖如圖4所示。圖4串聯逆變電源原理圖    電源由三相橋式整流橋和可控硅半橋逆變電路組成，運行時整流橋可控硅全導通，滿電壓工作。逆變器主電路由二組可控硅橋臂和二組諧振電容器及電爐線圈組成，半橋逆變電路適用于大功率低頻率恒壓源逆變器。   逆變橋臂上兩個SCR交替導通，任何一只SCR導通一定要在串聯負載電流過零之后，即大于SCR關閉時間TOT之后，觸發導通，如圖5，6所示逆變器負載波形圖，當SCR電流過零后，與其并聯的反向二極管導通，其反向壓降把SCR關閉，之后另一臂SCR才能觸發導通，逆變器的輸出工作頻率為300—400Hz，工作頻率越高，輸出功率越大。   圖5為逆變器觸發脈沖和負載波形圖，把可控硅視為理想開關，瞬時導通和關斷，電感L和電阻R串聯，等效于爐體的負載，觸發脈沖頻率略低于負載諧振頻率f。  圖5 逆變波形  半橋逆變器工作電流流動路經的描述   圖6為簡化的逆變器電路圖，逆變運行時，電流通過逆變器和爐體線圈L的路徑，逆變器的工作波形如圖7所示，逆變工作前恒定直流電壓Ud為電容C1、C2均分，各充電至1／2Ud，均為上正下負電壓，當t=to時SCRl被觸發導通，電容C1電荷通過SCRl-Lf-Rf -C1下端放電，另一路是使C2充電，+Ud由CF上端-SCRl-Lf-Rf-C2-CF下端，這二路都是同一諧振電路的一部份，由于C1=C2，因而兩路的工作頻率相同，等于C=C1+C2，Lf-Rf組成的諧振頻率。當t=t1時C1放電結束，C1電壓為零，C2上電壓必定充電到Ud，因?yàn)镃F兩端電壓恒定，其值等于C1和C2電壓之和，此時流過負載線圈的電流為，I=I1+I2，由于在爐體線圈中儲蓄的磁場能量作用下，繼續維持上述兩路電流流動，使電容C1反向充電，下正上負，而C2則從Ud值繼續升高，直到t=t2時，磁場能量降至零，線圈Lf電流I=0，這時C1上反壓和C2上正向電壓都達到值，到此流過爐體線圈的電流為半個正弦波周期。  圖6 逆變器電流流向圖 圖7 半橋逆變器工作波形     接著住C1，C2電容電壓的作用下，形成兩路和前述兩路路徑基本相同，只 是DI代替SCRl通過電流，而電流方向與前完全相反，此電流仍按正弦波規律 變化，直到t=t4時，C1正向充電到1／2Ud，C2電壓也恢復到1／2Ud，爐體線圈電流又降至零，至此通過爐體負載的電流完成一個正弦波周期，當放電電流通過二極管D1時，其反向壓降使SCRl關斷，如果在大于可控硅SCRl TOT關斷時間，及時將SCR2觸發導通，電流14通過C1-Rf-Lf-SCR2-CF下端，對C1充電，爐體線圈從電源吸取的電能，其電流與放電電流方向一致，觸發SCRl的時間越接近  TOT，爐體線圈輸出的功率就越大，如果SCR2一直不能通，上述放電電流將形 成爐體感應器電流的負半周，當電流到達零時，C1和C2上的電壓將相等，等于  1／2Ud。       負載在SCRl或SCR2導通期間，從電源獲取電能，在D1，D2導通期間， 電容中的電能又反饋到電源，顯然D1是在SCRl電流過零到SCR2導通期間導通。D1導通時間一定要大于SCRl的關斷時間TOT，SCR2導通后，SCR2便接 過D1中的電流，使D1自行關斷，D2的工作過程與D1相同，只不過用來使SCR2 關斷。圖8為逆變運行時，示波實器測波形                          (a)負載電壓波形                 (b)諧振電容波形             (c)逆變橋SCR電壓波形 圖8 示波器測試的實際波形 諧振回路的自然諧振頻率f0在運行中不是固定不變的，電感L和等效電阻R隨著溫度和爐料的多少而不斷變化，對一定容量的爐體是在一定范圍內變化。F0=2 Lf爐體電感Rf爐料等效電阻C諧振電容C1+C2    電壓源串聯逆變器的觸發脈沖頻率始終低于負載諧振頻率，當觸發脈沖頻率接近諧振頻率時，負載阻抗降低，輸出功率增加。當觸發脈沖頻率越低于負載諧振頻率時，負載阻抗增大，輸出功率便減小。如圖9所描繪的頻率對功率的變化曲線，因此電爐始終在低于諧振頻率下工作。圖9頻率與輸出功率的關系   五、電子控制系統原理 電爐開始運行時，功率電位器設在零點，按下啟動按鈕，啟動脈沖振蕩器開始振蕩，振蕩頻率根據爐子諧振頻率設定，現在啟動頻率設定為125Hz，由此產生鋸齒波和方波，方波后沿形成寬度約6us的脈沖，且與二分頻后的方波同時輸入脈沖邏輯控制單元A與B兩路，使邏輯單元A與B輸出脈沖形成相位相差180度的可控硅觸發脈沖，并分別經過脈沖功放、驅動觸發電路A與B，分別觸發二個橋臂上的可控硅SCRl與SCR2，起動時方波寬度最寬，隨后操作功率調節電位器，逐漸提高控制電壓，使S總線負值電壓值逐漸增加，鋸齒波斜率增加，寬度減小，此時方波寬度變窄，逆變觸發脈沖向電流過零點靠近，輸出功率便逐步增加。當反饋實時功率，大于調節電位器給定值時，通過積分調節，使S總線電壓負值電壓值降低，觸發脈沖又后移，如此反復在給定電壓值上穩定調節，輸出所要求的功率。   實時功率信號是通過乘法器532，將SCR逆變電壓與逆變電流信號相乘而得。   所有輸入信號，逆變電流，實時功率，爐體線圈電壓，電容電壓及頻率，都通過傳感器和電子電路將輸入信號和各設定極限值比較，當比較器輸出極性相反的電壓時，通過積分調節器，改變S控制總線電壓，使方波變寬，觸發脈沖后移、功率減小，各反饋信號也相應減小，如此反復穩定在設定點，當各參數超過設定值時，在顯示屏上有相應的極限指示燈顯示。   在控制系統中具有特殊設計的控制電路，保證起動時逆變器可控硅在滿功率下觸通，不會有過流沖擊現象。它具有緩沖電流上升的作用，逆變觸發脈沖緩慢從后向電流過零點移動，因此不致電路產生過電壓，同樣逆變器也可以在滿功率下停止工作。  六、完善的保護系統    1。逆變可控硅過壓保護，當電路有外來干擾或系統故障，使逆變SCR兩端承受的電壓超過設定安全電壓時，的傳感器便會產生光電信號，其發送器通過光纖輸入到控制板，使逆變可控硅SRC 1、SRC2都導通，立即使可控硅失壓。并封閉整流橋SCRl—6觸發脈沖，停止直流電源供給逆變橋，此時在電抗器上產生的反壓將通過二極管D3和SCRl—2放電，使用光纖傳輸技術，可以避免傳輸信號在高電壓大電流的強電磁場中的干擾。    2．逆變可控硅SCRl-2在運行中，由于電路故障停止換流時，直流電源將直接通過SCRl-2產生浪涌短路電流，此時在電抗器上將檢測到反向感應電壓，并在直流母排上的電壓也將快速降低，此時，分別通過電抗器CLR反壓傳感器和直流母排DCBUS電壓傳感器的電壓信號輸入整流電子電路控制板ACI，使整流觸發脈沖及時封鎖，保護逆變器可控硅不致過流燒損，電爐立即停止運行，此時事故顯示屏上將有顯示。    3．電爐具有可靠的調節系統和保護系統，運行時電爐的輸出功率，電流、電容電壓，爐體線圈電壓，對設定值隨時進行積分調節，工作平穩，保證了電爐的安全運行。   故障保護系統可靠，對爐體和電源柜內的水壓、水溫，電容容器內壓力，選爐開關位置，及可控硅過壓進行保護，即使電源輸出銅排瞬時短路，反應靈敏、快捷，能及時停機，保證不損壞電氣元件。 結語     1。采用串聯諧振電路，爐子的電效率大大高于并聯逆變電爐，具有一拖二功能，一臺電源可同時向兩臺電爐供電，功率按需任意分配，，快速，節電。    2?？刂葡到y(tǒng)電路板及各種傳感器均按裝在室內，與高壓大電流銅排和功率器件隔離，避免強電磁場干擾，電路板工作在封閉清潔環境中，提高了電路板的使用壽命，控制系統穩定可靠，爐前工操作簡便，，在任何負載情況下，包括滿爐料，凍爐起動成功率均為100％。    3。整流橋采用可控硅，是為了實現軟起動和逆變故障時作為電子開關，快速切斷直流供電，電爐運行時，不用它調壓，而在全開通狀態下工作，因而有高的供電功率因數，從而減小供電容量，全丌通狀態工作對供電網的干擾減到最小限度4。控制電路具有的調節系統和故障診斷顯示一拖二運行采用一體化結構，占地少，可以減少高壓變壓器容量一半，大大減少變電室投資。所有電器部件和匹配電容都裝在機柜內，形成一體化電源，便于按裝。       >> 一種新型串聯逆變、模塊化感應電源技術.    了解更多請質詢藍輝技術部 公司名稱:西安藍輝機電設備有限公司
