供應HDMI-24口RJ45智能網絡矩陣

章 外觀說明
1.1? 前面板
網絡矩陣前面板提供24個RJ45端口，端口LED指示燈，電源指示燈和恢復默認設置孔。
?
1.2? 后面板
一個220V交流品字型插座，用戶在安裝使用時，請插入220V交流電源。
?
注意：為了您的安全使用，請你使用原廠配置電源軟線，并正確的接入插線板的安全地。
1.3? 指示燈說明
>?? 每個端口提供兩個指示燈：LINK/ACT和SPEED
>?? 提供一個電源指示燈
第二章 性能特征
>? 所有端口進行2級防雷保護和16KV ESD防護，上聯端口24＃完全防雷
>? 8K MAC地址表，4.8G背板帶寬，全線速轉發
>? 內置100V-260V開關電源，低功耗4.5W，綠色節能
第三章 安裝方法
網絡矩陣安裝比較簡單,可將網絡矩陣放置于平穩的工作臺上，放置前請保證工作臺平穩，且至少可以承受1.5千克的重量，確保電源與交換機距離不超過1.5米。網絡矩陣安裝時，機殼周圍預留5-10CM空隙，以保證網絡矩陣正常的散熱需要，網絡矩陣表面避免放置其它重物。盡管網絡矩陣所有端口進行2級防雷保護和16KV ESD防護設計，但雷擊時的超大電流足以給網絡矩陣元器件造成致命損壞，所以為了更好的達到防雷效果，請注意以下事項。
>? 確認電源插座與電源地保持良好接觸。
>? 合理布線，避免內部感應雷。
第四章? 硬件連接
4.1? 網絡矩陣到HDMI TX 和 HDMI RX
所有端口均可通過雙絞線與HDMI網絡傳輸設備連接，傳輸距離100米。
4.2 電源
網絡矩陣可以使用電壓100~260伏，頻率50～60Hz的交流電源。在許可工作電壓范圍內，網絡矩陣電源將自動根據外部電源電壓進行調整，確保交換機穩定運行。
4.4? 設備初始化
接通電源后網絡矩陣自動進行初始化,此時網絡矩陣指示燈會出現下列現象:
>? 電源指示燈：常亮則表示電源連接正常，否則表示供電異常；
>? 其它指示燈：接通電源閃爍一下后熄滅，表示系統正常復位。
4.5? 安裝后檢查
網絡矩陣安裝好后請注意檢查以下各項:
>?? 檢查網絡矩陣周圍是否有足夠的散熱空間；
>?? 檢查網絡矩陣的供電是否符合網絡矩陣規格；
>?? 檢查各項設備是否正確接地；
>?? 檢查網絡矩陣與其它網絡設備是否正確連接。
第五章? 工作設置
網絡矩陣是可以根據具體的使用情況可以靈活的配置每個端口接入HDMI TX還是HDMI RX。
5.1? 設備登錄
網絡矩陣默認IP地址： 192.168.168.254，用戶名：admin,密碼：admin，需用電腦通過網線連接器網絡矩陣，將電腦的IP地址更改成與網絡矩陣同網段的IP, IE登錄192.168.168.254 ,進行配置設備。
登錄網絡矩陣后就可以方便的進行配置網絡矩陣。當用戶更改忘記網絡矩陣的配置時，請將前面的恢復默認設置鍵長按5-10秒鐘，將其恢復網絡矩陣默認設置。
5.2 網絡矩陣輸入輸出的配置
在Ports Tool的Setting頁面可針對每個端口進行配置輸入或輸出以及單口名稱。當端口配置為Input時所對應的端口需聯系接HDMI TX, 當端口配置為Output時所對應的端口需聯系接HDMI RX
?
5.3網絡矩陣設定
在Ports Tool的Port Config頁面可以按照網絡矩陣輸入輸出的配置進行每個輸出端口要顯示HDMI TX。
?
5.4設備用戶名密碼的設定
在System tools的User Manage頁面可進行登陸設備用戶密碼的更改。
?
5.5 設備IP地址的設定
在System tools的System config頁面可進行設備IP地址、設備名稱的更改。
?
5.6 設備升級
在System tools的Upgrade Firmware頁面可進行設備軟件的更新
5.7 恢復設備默認設置
在System tools的Restore Factory頁面可恢復設備的出廠設定。
?
附錄1?? 技術參數規格
參數?參數內容
支持的標準及協議?IEEE802.3 10BASE-T? 以太網
IEEE802.3U 100BASE-TX 快速以太網 支持的標準及協議
CSMA/CD Ethernet
數據傳輸速率?快速以太網 100Mbps 半雙工,200Mbps 全雙工
網絡介質?100BASE-TX：5 類或以上UTP/STP
指示燈?電源指示燈 LINK/AC T 和 SPEED 指示燈
傳輸方式?存儲轉發
MAC 地址學習? ?自動更新,支持 8K 地址空間
包轉發速率?全線速轉發
電源輸入?100~260V 50/60Hz 0.6A? 交流電輸入
工作溫度?0℃~40℃
存儲溫度?-40℃~70℃
工作濕度?10%~90%(RH 無凝結)
存儲濕度?5%~90%(RH 無凝結)

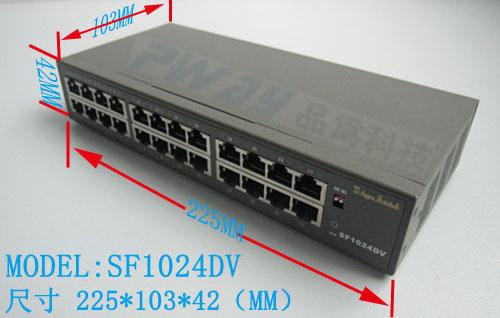

尺寸（L×W×H）?225×103×42（mm）
?
