供應傳動軸半軸熒光磁粉探傷機

鹽城市熒光磁粉探傷機廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 15261960158 郵箱： XYTSSBC@126.COM

傳真： 0515-82396158 地址： 江蘇鹽城市

在線詢盤聯系廠家：15261960158 0515-82396158

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應傳動軸半軸熒光磁粉探傷機）

可針對廠家要求專業設計，該設備可對傳動軸，半軸以及長度在1200mm范圍內的軸類零件探傷。
設備型號、規格及配置
設備型號：CJE-4000微機控制熒光磁粉探傷機
??? ??????CTD-300輸送帶式退磁機
設備配置：
???該設備為分立型結構，主要配置如下：
?? 1．CJE-4000磁化電源控制柜
?? 2. CJE-4000微機控制熒光磁粉探傷機（夾持裝置）
?? 3．CTD-300輸送帶式退磁機

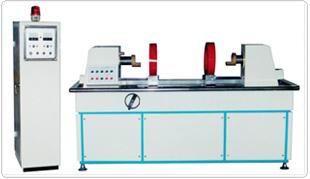

三、結構簡介（外形結構如圖）
?CJE-4000微機控制熒光磁粉探傷機為固定式、分立型微機控制濕法磁粉探傷設備，它以小型工業可編程序控制器（PLC）為核心對系統的機械動作程序，如電極夾緊、松開、噴灑磁懸液、三路復合磁化、工件旋轉觀察、自動衰減式退磁等進行自動控制，能按規定程序完成除上下料和缺陷觀察以外的全部探傷過程，既可自動操作，又可手動單步操作。

?
?
設備共分為CJE-4000磁化電源控制柜、CJW-4000型微機控制熒光磁粉探傷機（夾持裝置）和CTD-300輸送帶式退磁機三大部分。其主要由三路交流磁化系統、進口觸摸屏智能人機界面控制系統、電流測量顯示及報警系統、夾持裝置、矽鋼片電極軸同步旋轉系統、磁懸液噴灑及回收系統、暗室紫外燈、輸送帶式退磁機等部分組成。該設備適用于機械、汽車、航空、內燃機、鐵道等行業對各種中小型不規則鐵磁性零件的磁粉探傷。

交流磁化系統

???該機的磁化電源主電路采用目前通用的可控硅無級調壓電路，用隔離輸出變壓器以低電壓大電流輸出三路磁化電流。可對異形工件進行周向、縱向及穿棒三路交流復合磁化，一次性探傷可檢查出異形工件表面和近表面因鍛壓、拉伸、淬火、研磨、疲勞引起的裂痕及夾渣等細微缺陷。
???磁化電流控制電路采用目前的集成電路技術，利用改變可控硅導通角來調整主電路輸出電流的大小。該電路是我公司技術人員總結了前幾代該類型探傷機電路經驗的基礎上設計的第四代新型可控硅觸發電路，其電路原理更趨合理，使用性能更加穩定可靠。
設備的磁化電流連續可調，并具有斷電相位控制功能，既可用于連續法探傷，又可用于單方向磁化時的剩磁法探傷，且剩磁穩定度好。該機采用三相互成120°相位差的交流電，其中兩相電流分別提供周向通電法磁化電流和耳孔穿棒法磁化電流。另一相電流提供縱向磁軛和縱向增補移動線圈的磁化電流。
2．電流測量顯示及報警系統
???設備配有三路磁化電流的測量和顯示系統，能適時顯示磁化電流的大小。并具有下限工藝磁化電流自動報警功能，當由于工件接觸不良、電源電壓過低或設備電流回路故障引起實際磁化電流小于預置的工藝電流或無電流輸出時，會自動報警，從而避免了漏檢現象的發生。
3．夾持裝置
???夾持裝置主要由固定電極箱、移動電極箱、工件同步旋轉電極、氣動夾緊系統、交流磁化主變壓器、磁軛、引磁器、穿棒機構、縱向增補移動線圈、減速電機、手動控制盒等組成。
固定電極箱、移動電極箱由箱體、夾緊氣缸、矽鋼片旋轉電極軸等相關機構組成。
移動電極箱放置在特制的兩根導軸上。箱體的移動是由擺線針輪減速電機通過防逆向旋轉的絲桿等相關的部件相互作用來實現的。導軸為特制高強度圓柱，并經過精密加工。箱體的底部導軸孔與導軸的接觸面鑲有合金銅圈，以減小摩擦阻力。
工件的夾緊動作采用進口氣缸驅動，夾緊速度均勻平穩，夾緊力的大小可通過控制氣源壓力來進行方便的調節，以適應不同直徑工件對夾緊力的要求。
5．矽鋼片電極軸同步旋轉系統
???設備的兩電極軸采用矽鋼片制作，大大的增加了縱向磁化時的磁場強度和縱向磁場輻射距離。電極軸的同步旋轉是由擺線針輪減速機驅動六角軸來實現的，該機構能保證兩電極軸同步轉動，避免了雙電機驅動時由于轉動失步帶來的工件旋轉不穩定和兩電機的轉動反抗引起電機負荷過重甚至燒毀電機現象的發生。
6．磁懸液噴灑及回收系統
??設備的集液槽和儲液箱均由非磁性不銹鋼板制成的。儲液箱設計成圓形懸掛式結構，儲液箱和儲液槽連成一體，其下面設有放液口，放液口延伸至床外，極大的方便了儲液箱的清理和磁懸液的更換。該設計解決了以前磁探設備上分體儲液箱一直存在換液不方便的矛盾。圓形的儲液箱更利于磁懸液的攪拌，確保了磁懸液攪拌均勻。儲液箱上面裝有兩只抽液泵，分別進行磁懸液的攪拌和噴灑。箱蓋上裝有磁懸液過濾板，對磁懸液進行回收過濾循環利用。設備上配有高質量磁懸液自動噴頭和手動補液噴槍。輸液管均為進口耐油橡膠管。
7．暗室紫外燈
該設備配有觀察暗室，四周用遮光布遮光。頂上裝有換氣扇，在觀察位置的上方裝有紫外燈。紫外燈可在工件上方左右移動。
8．CTD-300輸送帶式退磁機
???該機為通過式交流退磁機，它的退磁線圈經特殊設計，中心磁場強度達350Gs,線圈口徑300×250。退磁機采用擺線針輪減速機驅動寬幅不銹鋼鏈條輸送工件。該機結構合理，外形美觀，可對工件進行24小時不間斷連續退磁。
四、主要技術參數
1．周向磁化電流： AC? 0－4000A（有效值），連續可調，帶??????
?????????????????斷電相位控制功能；????????????
2．縱向磁化磁勢： AC? 0－20000A（有效值），連續可調，帶
?????????????????斷電相位控制功能；
3．自動退磁電流： AC 4000A－0連續可調（自動衰減式退磁）；
4．退磁機中心磁場：≥35mT
?? 5．退磁效果：???? 退磁后的剩磁 ≤0.2 mT；
?????
?? 6．電極間距：???? 0-1500mm連續可調? 電動調節；
?? 7．紫外線照度：距離紫外燈表面380mm處紫外線強度
??????????????????≥1000μW/cm?；
?? 8．氣源壓力： ?0.4Mpa(氣源用戶自備)
? 9．電源：????? 三相五線? 380V，50Hz，瞬時電流約150A。??????????
五、使用條件要求
?? 1.環境溫度：－10°C～40°C；
?? 2.相對濕度：不大于85%；
六、
1．設備預驗收
1．1預驗收是指設備制造完畢后，出廠前的驗收。設備發貨-15天通知需方派員按日期到供方進行設備預驗收，驗收標準，按<>和雙方簽定訂的技術協議進行。驗收結束，雙方簽訂預驗收紀要。
1．2設備預驗收期間，若發現雙方簽訂的技術協議以外的問題，在返工量不大的情況下，供方在發貨前可以給予解決。
2．安裝調試及終驗收
2．1安裝調試是指設備到達需方后，在操作現場的安裝與調試。設備到達需方后，需方通知供方，供方立即安排安裝調試人員到需方進行安裝調試，安裝調試結束進行設備終驗收，其驗收標準按第六條第1.1款要求進行。若驗收結果仍存在問題，供方5日內給予解決。
2．2調試結束以雙方簽署的“終驗收?qǐng)?bào)告”之日起計算保修期。
3．和售后服務
3．1為了保證質量，設備中使用的元器件全部采用進口元件，所有元器件及原材料的購進，都是通過嚴格篩選和認證，保證是正規廠家生產，如有非正規廠家的器件，一經查出以一罰十，同時賠償經濟損失。
3．2 所有自制件均采用合格材料，嚴格按正規設計工藝要求制造。
3．3期：設備自雙方簽署合格的需方“終驗收?qǐng)?bào)告”之日起，保修12個月，并終身服務。
3．4 保證期內出現設備本身質量問題，需方通知供方，供方在24小時內到達需方，免費修理。保證期限外出現質量問題，同樣在24小時到達需方（有償修理），均在5天內完成修復。
4．人員培訓
???供方可免費為需方培訓與使用設備的有關人員，培訓地點在供方或需方，直至學會為止，但供方無權頒發資格證，如需上崗證，必須通過國家或部、省、行業舉辦的無損檢測培訓班，獲取二級資格證方可上崗。
5．包裝和運輸：
5．1包裝箱嚴格按標準規范進行制作，運輸方式：汽車托運。
