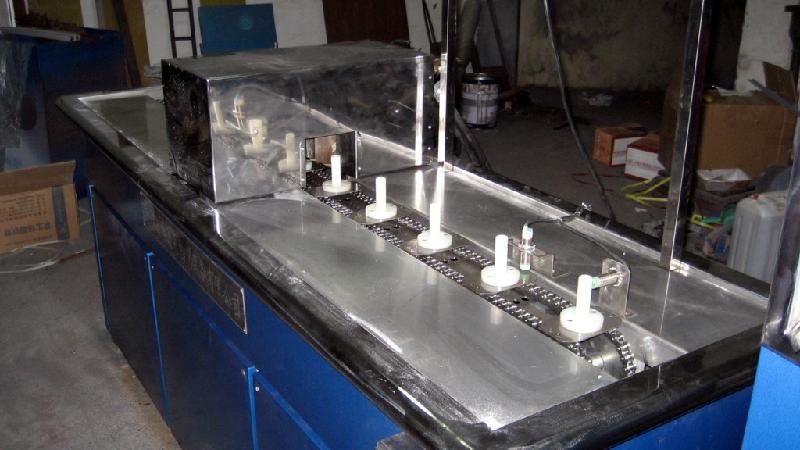

供應*高性能滾柱磁粉探傷機

鹽城市廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 15261960158 郵箱： XYTSSBC@126.COM

傳真： 0515-82396158 地址： 江蘇鹽城市

在線詢盤 聯系廠家：15261960158 0515-82396158

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應*高性能滾柱磁粉探傷機）

CJE－2000型磁粉探傷機

軸承滾柱復合磁化磁粉探傷機
1．用途
CJE-2000軸承滾柱磁粉探傷機，是固定式、機電分立型交流半自動濕法磁粉探傷設備。它根據磁化原理設計制造而成，
1、滿足軸承滾柱探傷工藝要求：
2、符合JB/T8290-1998《磁粉探傷機》標準。
適用于機械、汽車、航空、內燃機、鐵道等行業對鐵磁性材料制成的規則圓柱形零件的無損檢驗。能發現零件外表面及近表面因鑄造、鍛壓、拉伸、淬火、研磨、疲勞而產生的裂痕以及夾渣等極細微的缺陷（深離零件表面的缺陷不可用此法檢查）。。并配有周向磁化旋轉機構，有效增大電極與工件接觸面，從而避免了工件的打火的發生。
2．原理
該機以小型工業可編程序控制器（PLC）為核心，對系統的機械程序動作，如上料、輸料、工件夾緊、噴灑磁懸液、磁化、松夾、機械手抓料、工件旋轉用放大鏡等動作進行控制，能按規定程序完成除缺陷觀察以外的全部探傷過程，即可自動操作，又可手動單步操作。
該設備對工件的磁化采用復合磁化方式, 即周向磁化和縱向磁化相配合，可一次性檢測出磁場范圍內工件表面的全方位缺陷。周向磁化采用通電法，縱向磁化采用磁軛法，對工件進行磁化。周向磁化和縱向磁化均使用 50Hz 工頻交流電作為電源，兩路電壓的相位相差120^o。工件在復合磁化時，由失量分析可知，在工件的表面將形成一個隨時間變化的橢圓形旋轉磁場。只要選擇合適的磁化電流強度，就能使工件表面獲得較均勻的磁場分布。
???該設備磁化電源的主電路采用可控硅無節調壓電路，利用隔離主變壓器以低電壓大電流方式輸出，對工件進行周、縱向交流復合磁化，從而一次性探傷就可檢查出工件表面和近表面因鍛壓、拉伸、淬火、研磨、疲勞而引起的裂痕及夾渣等細微缺陷。
?控制電路采用集成電路技術，利用改變可控硅導通角來調整主電路輸出電流的大小，磁化電流連續可調，并具有斷電相位控制功能，既可用于連續法探傷，又可用于單方向磁化時的剩磁法探傷，周向磁化設有接觸電阻檢測電路，當電極和工件之間接觸電阻增大時會自動檢測，從而避免了打火工件現象的發生。
?本機的周向和縱向輸出電壓低于36V，因此不會對人體構成電的傷害。
3．磁粉探傷基本原理
自然界中磁力線總能保持其連續性。當鐵磁性工件放在使其飽和的磁場中時，磁力線便會被引導通過工件。如果磁力線遇到工件材料上的不連續（即裂紋、夾渣、氣孔等缺陷），而磁力線為了保持自己的連續性，則必須繞過這些缺陷。
?若這些缺陷位于材料的表面或近表面，但由于工件中的磁力線已達到飽和狀態，則磁力線就會繞過這些磁導率較低的（磁阻較大）區域而泄漏出工件表面形成“漏磁埸”。這樣在缺陷的兩側便會產生磁極,將磁粉（或磁懸液)噴灑于有缺陷工件表面，則缺陷磁極吸引磁粉，便可形成明顯可見的線狀或點狀堆積。
???必須說明，工件經磁化后并不是所有的缺陷都能顯示。當缺陷方向平行于磁力線時，磁力線就不能泄漏出工件表面，只有當磁力線與缺陷延展方向互相垂直或成一定夾角時，缺陷才能顯示出來。
如缺陷離工件表面較深，磁力線雖然也能形成彎曲，但還不致于暴露在工件表面之外，則不會產生較大的“漏磁埸”，因此此刻的缺陷顯示可能較弱或完全不顯示。
二、設備的主要技術指標
檢測名稱：軸承滾子
尺寸：工件直徑：20－120mm
工件長度：25－120mm
（可據客戶工件尺寸確定電流大小及其它）
磁化方式：?周向磁化、縱向磁化和復合磁化
磁化電流：
周向電流 AC?? ?0－2000A（有效值）?連續可調?帶斷電相位控制功能；
縱向電流 AC? 0－1500A（有效值）連續可調?帶斷電相位控制功能；
探傷節拍：8S/件
探傷靈敏度：工件表面用A型7/50試片貼面，清晰顯示；
電源：三相四線 ?380V? ±10% ?50HZ約100A/相
暫載率: ≥20%
三．結構形式
該機為機、電分立結構，主要由磁化電源控制柜、磁化裝置、上料裝置、不銹鋼輸料機構、磁懸液噴灑及回收系統等部分組成。

磁化電源控制柜

磁化電源控制柜為直立式結構，柜體左右兩側有兩扇門，控制面板裝在控制柜的側面，柜內立式安裝著一塊元器件安裝板，上面安裝有空氣開關、電源控制器件、可編程序控制器(PLC)、交流磁化電流控制電路、電流指示系統、可控硅、隔離控制變壓器等控制元件?？刂乒裼呻娎|線與磁化裝置相連接。

磁化裝置

夾持裝置以床身為基礎，以電極安裝框?yàn)榻?，分上下兩部分?/span>
下部裝有輸出磁化電流的周、縱向主變壓器、互感器、連接銅排、氣動元件安裝板、不銹鋼集液槽、儲液箱等。
上部裝有、氣缸輸料機構、給料輸送機構、周向磁化電極、縱向磁軛線圈、磁懸液噴液器等。上料滑道、電機輸料機構，能平穩的將工件輸送至兩磁化電極之間，并定位。電極軸的夾緊動作是由兩只氣缸驅動來實現的。
3．磁懸液噴灑及回收系統
磁懸液噴灑及回收系統由集液槽、儲液箱、抽液泵、攪拌器、輸液管和噴液器組成。其中儲液箱為獨立整體，箱蓋上裝有抽液泵，進行磁懸液的抽液和攪拌。為了使磁懸液不產生吸附沉淀，儲液箱與集液槽均采用非磁性材料不銹鋼制成。
四．搬運、開箱和安裝前的準備
1．搬運
本機分兩只包裝箱，分別包裝電源柜和夾持裝置。包裝好的箱子可用鏟車或吊車直立搬動到地點，搬動時不可倒置。
2．開箱
開箱時應按照裝箱單檢查設備、附件、備件是否齊全，機器突出部位有無損壞。
3．安裝
安裝前的準備
本機安裝時，將設備平穩放置在混凝土地面上，把電源柜擺放在主機的左側，并將它們之間的距離調整到適當位置。
安裝前應認真擦去金屬表面的防銹油，擦凈后在外露的無涂層金屬表面抹上一層機油。
打開夾持裝置門板，檢查導線、走線槽和電機有無受潮，接線有無松動、脫落，機內配電板上有無導線脫落，檢查各輸液管和回液管有無松動、脫落、斷裂，如有異常必須及時處理。
打開電源柜門板，檢查內部元器件、印制板，接線端子等在運輸過程中有無受潮、松動，并檢查導線有無脫落，如有應及時排除。
將儲液箱里外清洗干凈，配置20升磁懸液通過過濾網加入儲液箱（亦可從磁化裝置上部加入），并定期補加。
將三相電源和氣源布置到探傷機擺放位置，在設備附近應設置合適的電源總開關和氣源開關（壓縮空氣應先作干燥處理后才能送入設備）。
五．設備安裝注意事項
本設備應在清潔干燥，無粉塵，無污染，無腐蝕性氣體，通風良好的環境中放置和使用, 避免陽光直射和劇烈沖擊碰撞。
本設備適應環境溫度：－10°C～＋40°C，相對濕度：≤85％。
電源接線必須符合該機所示相序。并且電源進線截面應 ≥ 6mm²。啟動電源后,首先查看水泵電機上部所標箭頭應與轉動方向一致,否則調換二相線相序。
使用本設備在安全上必須注意的問題:
1．設備的外殼必須具有良好的接地！??！
2．探傷機在進行磁化操作時會對外輻射較強磁場，對某些不能在強磁場中工作的儀器和設備，必須移開或加強。
3．電網中不應存在有強烈的中頻干擾，以免損壞電器元件，影響設備正常工作。
六．設備的操作
?1．磁懸液的配制
水劑磁懸液的配制

磁粉:4－5克/升水
分散劑：0.2% 檢查液重量
防銹劑：0.5% 檢查液重量

油劑磁懸液的配制
應使用無味或磁粉探傷載液)
磁粉：3－4克/升無味
2．磁化電流的選擇
周向磁化電流一般可以下式計算
連續法：I=10D～20D
剩磁法：I=20D～30D
式中??? ?I－為電流值A(chǔ)
D－試件直徑或?qū)挾龋╩m）
縱向磁化時由靈敏度試片試驗確定
以上為推薦數值，如果試件有特殊要求時，I與D、H的關系可由靈敏度試片試驗確定。
