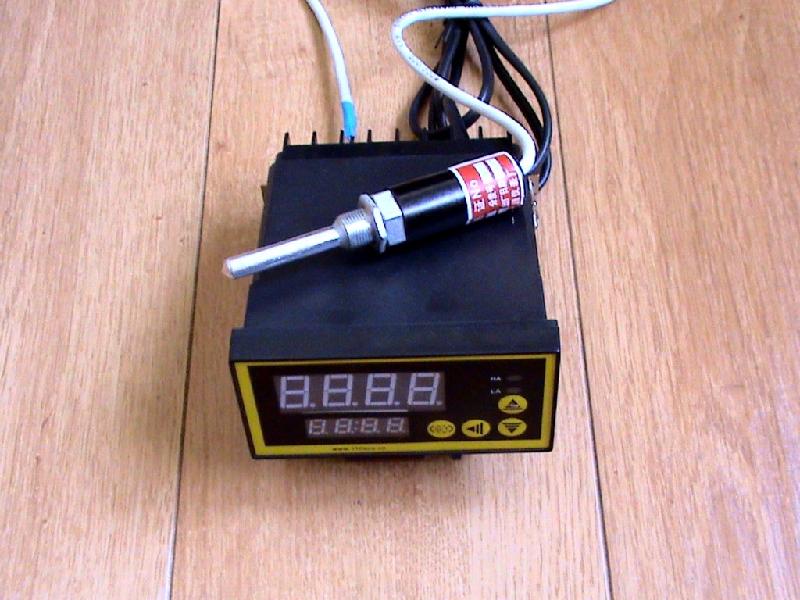

供應|溫度傳感器|北京溫度變送器廠家|溫度控制器

供應|溫度傳感器|北京溫度變送器廠家|溫度控制器

【批發供應】SBWR-溫度變送器 溫度傳感器 溫度報警器 溫度控制器

產品名稱：溫度變送器

 【批發供應】SBWR-溫度變送器 溫度傳感器 溫度報警器 溫度控制器

產品概述：
　　SBWR（Z）帶熱電偶（阻）一體化溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它由熱電偶、熱電阻與溫度變送器模塊組成，采用二線制方式，帶有非線性校正電路，可直接測量工業過程中－200℃～＋1600℃范圍內的液體、氣體介質和各種特質的溫度，將溫度信號轉變成與溫度信號成線性的4～20mADC電流輸出信號，送顯示、調節記錄儀表或計算機進行集散控制。
　　本產品廣泛應用于石油、化工、冶金、電力、輕工、紡織、食品等行業，可與動圈儀表、數顯儀表、記錄儀表、調節器、計算機等配套使用，組成各種溫度測量控制系統。
特點：
    ■　具有高精度的冷端補償電路，全溫度范圍內補償精度±0.5℃；
    ■　的非線性校正電路，輸出信號與被測量溫度成線性關系；
    ■　內帶漂移自校正系統，在整個工作溫度范圍內保證精度。
技術參數：
    ■　基本誤差：±0.2% ±0.5%　±1%
    ■　環境溫度變化影響：
　　    對于0.2級:0.02%F.S/℃
　　    對于0.5級:0.05%F.S/℃
　　    對于1.0級:0.05%F.S/℃
    ■　輸出：　4-24mADC,二線制傳輸
    ■　供電電壓：14-34VDC,額定電壓24VDC
    ■　負載能力：見下圖的Rl～Vs關系
　　    供電電壓為時，負載為0-500Ω


    ■　熱電偶冷端補償誤差：工作溫度范圍內，小于1℃
    ■　工作溫度范圍：-25～+85℃
    ■　儲存溫度:-25～+125℃
    ■　相對濕度：5～95%,無冷凝
    ■　現場顯示式表頭精度：模擬式指針表頭為：±2.5%

　　　　　　　　　　　  數字式顯示表頭為：±1.0%
    ■　功耗：＜0.5W

接線盒外形尺寸

鎧裝式

工作端形式均為絕緣型
保護管材料的使用溫度和熱響應時間
裝配式

鎧裝式

訂貨須知：

訂貨時應注明：

    1：產品名稱
    2：型號
    3：分度號
    4：測溫范圍
    5：總體度及保護管材料、外徑、總長、插入深度
    6：安裝聯接方式
    7：環境溫度
    8：防暴型產品的防爆標志
    9：數量
    10： 交貨期

【批發供應】SBWR-溫度變送器 溫度傳感器 溫度報警器 溫度控制器

·用戶訂貨時若沒注明度，則對SBWR系列帶熱電偶的一體化溫度變送器提供1級產品；對SBWZ系列帶熱電偶·的一體化溫度變送器提供0.5級產品。

·帶工業裝配式熱電偶(阻)一體化溫度變送器保護管總長=插入深度+150mm

特殊規格訂貨可經雙方協商決定。

·訂貨舉例：
    ★本安型SBWZ系列帶鉑電阻的—體化量度變送器PT100， 0℃～100℃總體度±0.5%，保護管材料1Cr18Ni9Ti，外徑Φ16，總長=350mm，插入深度=200mm，固定螺紋安裝M20×1.5，環境濕度-25～+85℃，二線制傳輸方式，一體化現場安裝非隔離型，防爆標志為Exiall CT5
則型號為:SBWZ-246PW/G230i/350×200/0-100℃(固定螺紋M20×l 5,保 護管材料1Cr18Ni9Ti

    ★隔爆型SBWR 系列帶鎧裝熱電偶的—體化溫度變送器
K型，200℃-800℃，總體度±1%保護管材料1Cr18Ni9Ti
鎧裝熱電偶外徑Φ6，總長=1000mm，插入深度=850mm，固定卡套螺紋安裝，環境溫度-25℃～120℃，二線制傳輸方式，—體化現場安裝非隔離型，防爆標志為Exd ⅡBT4則型號為： SBW6TW/K240J/1000×850/200～800℃(保護管材料
1Cr18Ni9Ti)

    ★顯示型SBWR系列帶工業裝配式熱電偶的一體化溫度變送器
S型液晶顯示，總體度±1%保護管材料鋼玉管，保護管
外徑Φ2,0總長=1000mm，插入深度=850mm，固定螺紋安裝，
M12×1，環境溫度-25℃～+120℃，二線制傳輸方式，一體化現場安
裝非隔離型．防爆標志為Exd ⅡBT4，則型號為： SBWR256TY/G25Dd/1000×850/200～1600℃(保護管材料鋼玉管,固定螺紋M12×1)
