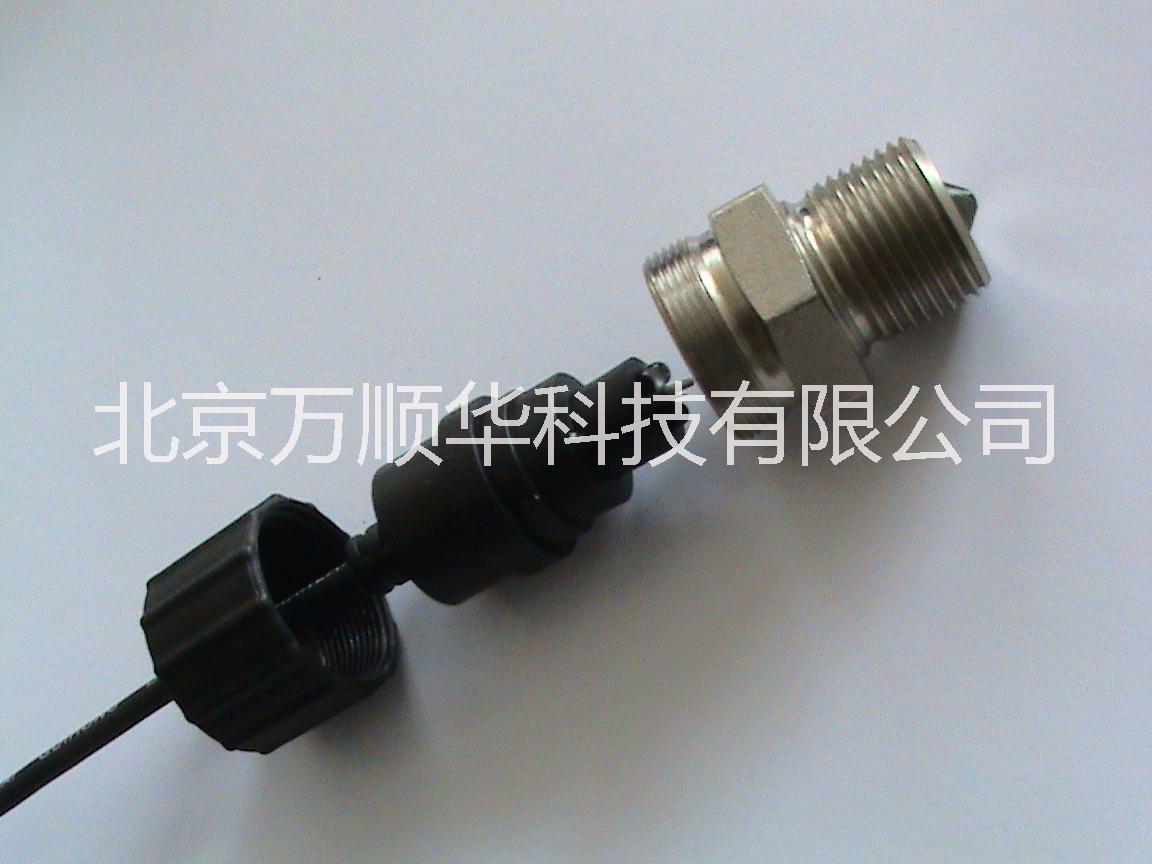

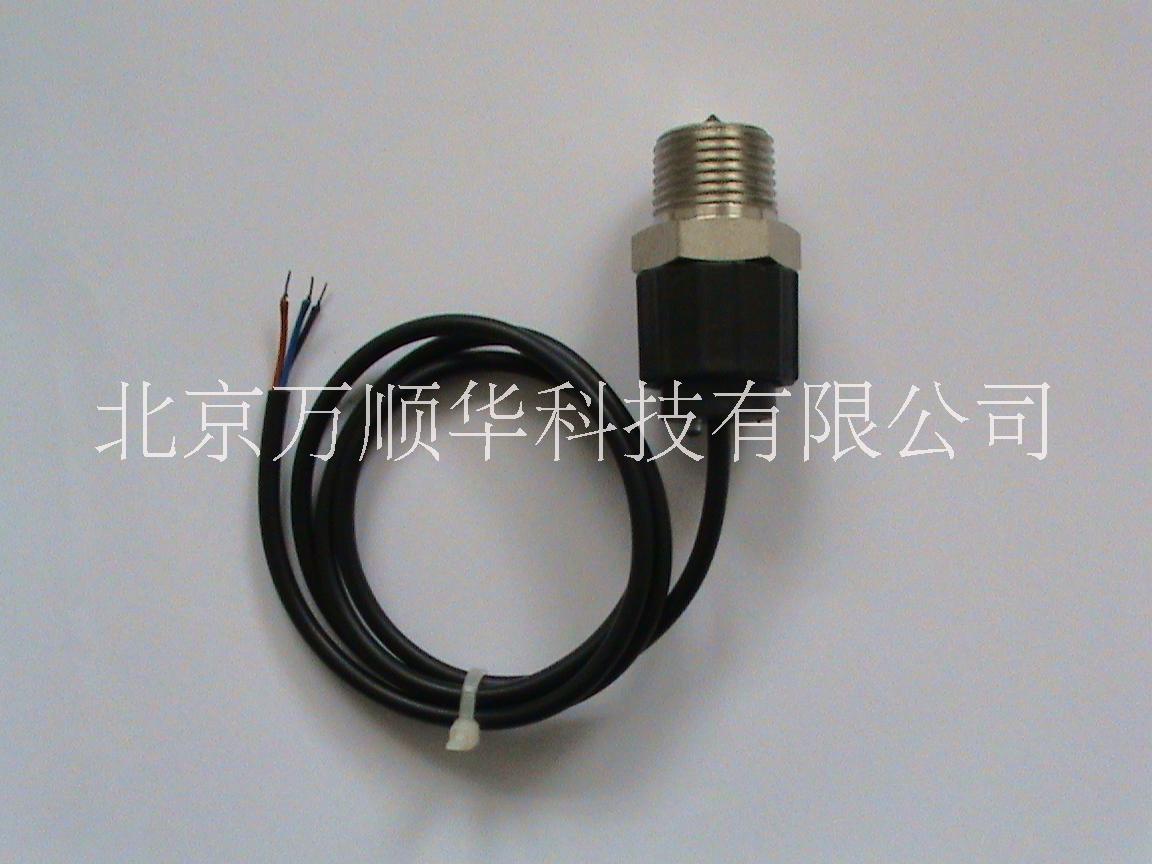

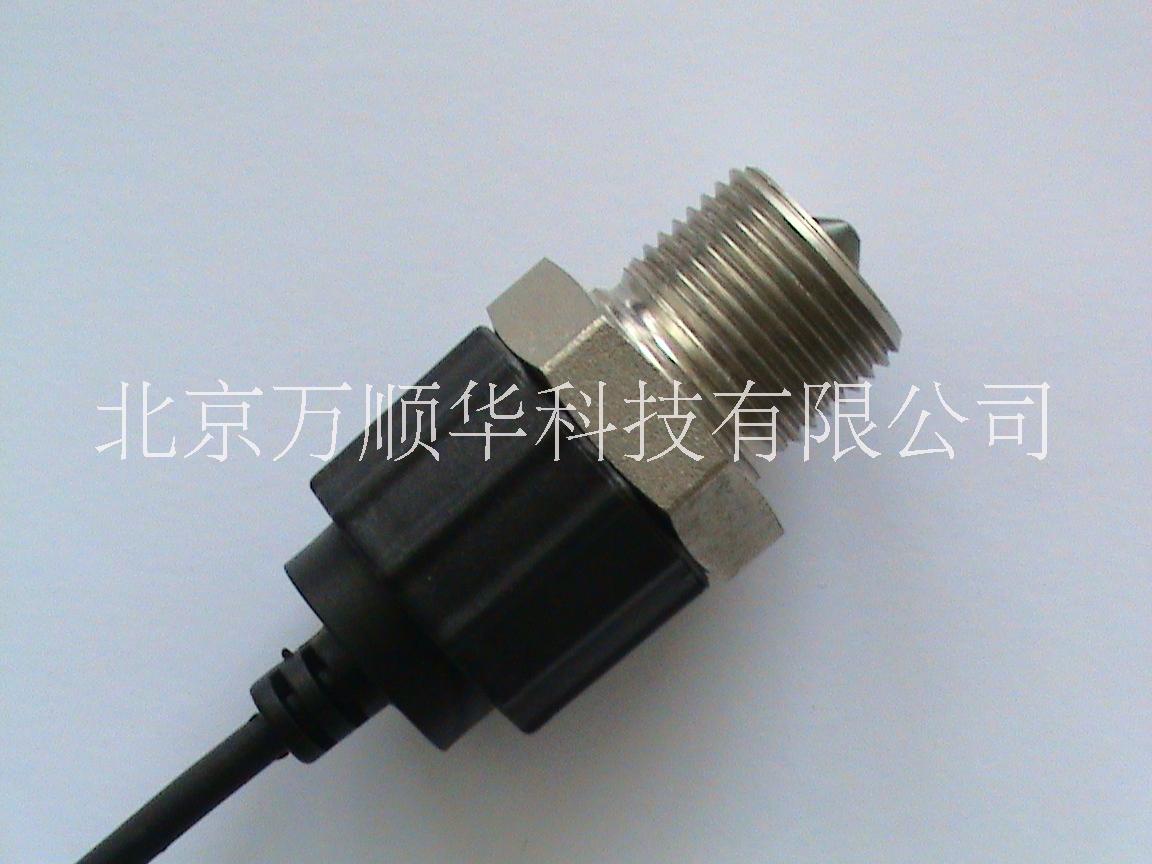

GDY-1150型光電液位開關|液位開關|液位限位開關|水位開關|光電油位開關

技術參數：

工作溫度：

-30℃～85℃（介質溫度≤100℃）；不適用于冷凍液體和

結晶液體。

工作壓力：

≤6Mpa。

重復精度：

±1.0mm。

材質：

感應頭材質：

熔接玻璃；

外殼材質：

碳鋼鍍鎳（感應頭部分）/PVC（電路部分）/尼龍（螺帽）。

安裝螺紋：

1/2NPT（扭轉力≤50Nm）或M20*1.5（扭轉力≤20Nm）。

電氣參數：

電源電壓：

5VDC;9～24VDC/AC;電源反接保護。

消耗電流：

12VDC   30mA。

電磁兼容性：

符合GB/T18268工業設備應用要求（等同IEC61326-1）。

輸出型式：

TTL/COMS、集電極開路輸出（NPN-C）。

電平信號輸出：

高電平：10.5V≤VH≤12VDC,低電平：VL≤0.5VDC。

輸出電流：

≤100mA。

輸出延時：

5s±2s。

電纜出線：

纜長1.5米；3芯,電源（BLK -   GND、RED - V+）,

輸出（BLU - COOL）。

規格

輸入電源

電流接通時

探頭所處狀態

安裝類型

1/2NPT

M20×1.5

電平信號輸出

GDY-1150

5～14VDC

濕

120101

120102

GDY-1150

5～14VDC

干

120201

120202

TTL/COMS、集電極開路輸出（NPN-C）

GDY-1150

9～24VDC/AC

濕

240101

240102

GDY-1150

9～24VDC/AC

干

240201

240202

注:輸出型式代號：TTL/COMS輸出-T;集電極開路輸出-N;電平信號輸出-D。
