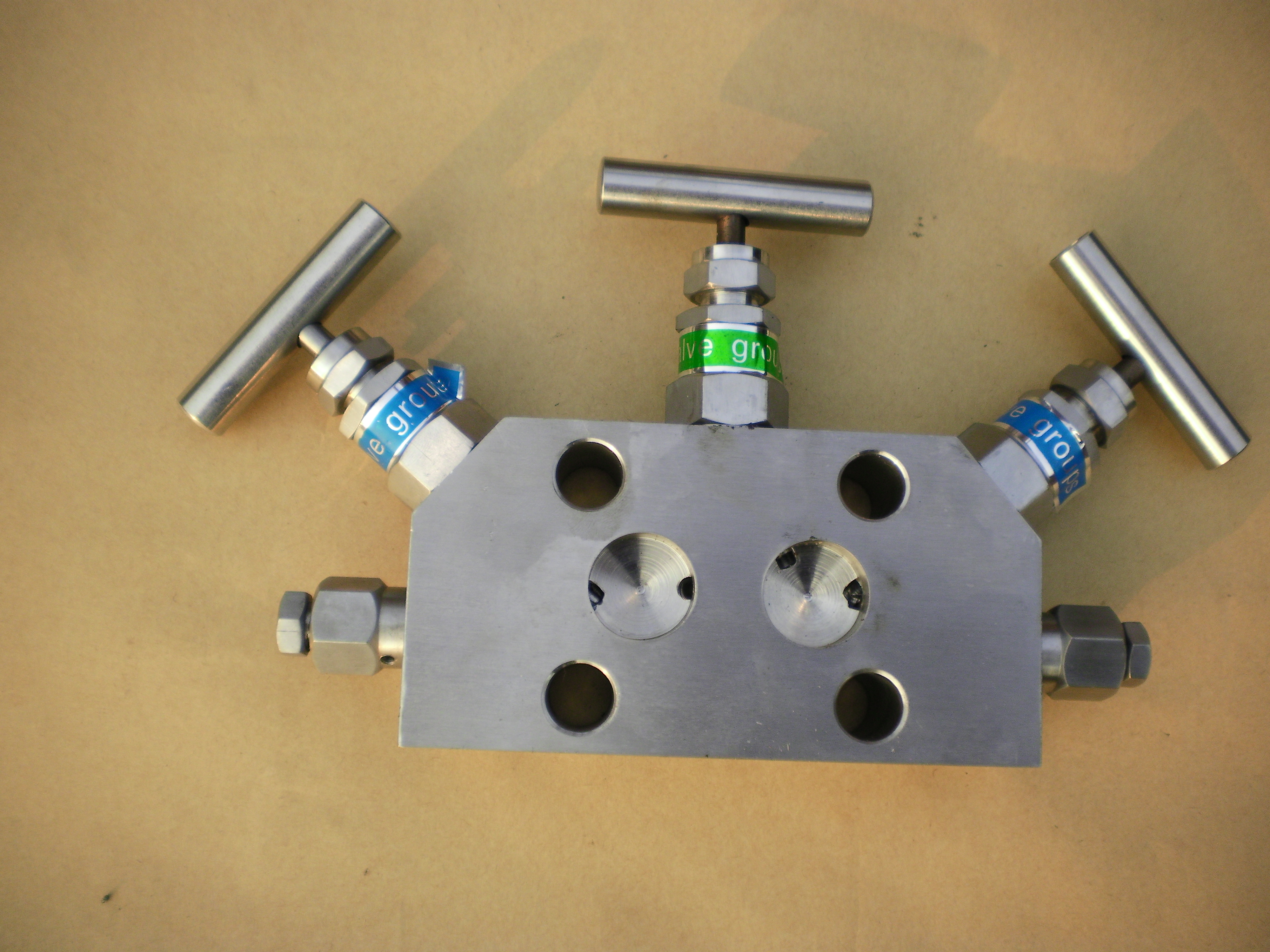

1151-外螺紋三閥組
西安鼎新儀表設備有限公司生產的各種儀表閥閥體都采用優質鍛鋼加工，閥尖垂直運動，無旋轉使用壽命長，結構美觀，手感輕巧等特點。是高壓氣體，液體的流量開關，廣泛用于發電廠，煉油廠，化工等單位，本品質量可靠，并可提供材料質保書！
該系列儀表閥組是我公司在吸收英國、美國、日本、新加坡等國家近幾年來儀表閥組結構的基礎上，自行設計的具有結構小巧，外型美觀，性能可靠，使用方便靈活，標準化、通用化程度高。該閥組適用于國產和引進儀表裝置中，與各種差壓、流量、液位等變送器配套安裝。一體化三閥組可直接固定在變送器上，用于從引壓點將信號引入差壓變送器正、負測量室，使引壓點與測量室接通或斷開。
入口（2×）：1/2NPTF(中心距35mm).
出口（2×）：方法蘭（與變送器連接）中心距54mm.
4個螺栓孔中心距54mm. ×41.3mm.
螺栓螺紋:UNF7/16-20，M10 ×1.5, M12 ×1.75
壓力等級:16MPa—40MPa,3532PSi—6000PSi
適用溫度:-65°F(-54℃) —450°F(232℃) —1200°F(648℃) 公稱壓力：PN2.5 PN6.3 PN16 PN32MPa
公稱通徑：DN5
適用介質：油、水、氣等多種非腐蝕性和腐蝕性介質
制造材料：20#1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316L等
配管：鋼管ф12，ф14，ф16，ф18，銅管ф6，ф8，ф10
連接螺紋：G1/2" 1/2NPT G1/4" 1/4NPT
適用介質Applicable Medium:油Oil,水Water,氣體Air 適用溫度Applicable temperature:-70-240℃ -20-440℃
西安鼎新儀表設備有限公司生產的各種儀表閥閥體都采用優質鍛鋼加工，閥尖垂直運動，無旋轉使用壽命長，結構美觀，手感輕巧等特點。是高壓氣體，液體的流量開關，廣泛用于發電廠，煉油廠，化工等單位，本品質量可靠，并可提供材料質保書！
該系列儀表閥組是我公司在吸收英國、美國、日本、新加坡等國家近幾年來儀表閥組結構的基礎上，自行設計的具有結構小巧，外型美觀，性能可靠，使用方便靈活，標準化、通用化程度高。該閥組適用于國產和引進儀表裝置中，與各種差壓、流量、液位等變送器配套安裝。一體化三閥組可直接固定在變送器上，用于從引壓點將信號引入差壓變送器正、負測量室，使引壓點與測量室接通或斷開。
入口（2×）：1/2NPTF(中心距35mm).
出口（2×）：方法蘭（與變送器連接）中心距54mm.
4個螺栓孔中心距54mm. ×41.3mm.
螺栓螺紋:UNF7/16-20，M10 ×1.5, M12 ×1.75
壓力等級:16MPa—40MPa,3532PSi—6000PSi
適用溫度:-65°F(-54℃) —450°F(232℃) —1200°F(648℃) 公稱壓力：PN2.5 PN6.3 PN16 PN32MPa
公稱通徑：DN5
適用介質：油、水、氣等多種非腐蝕性和腐蝕性介質
制造材料：20#1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316L等
配管：鋼管ф12，ф14，ф16，ф18，銅管ф6，ф8，ф10
連接螺紋：G1/2" 1/2NPT G1/4" 1/4NPT
適用介質Applicable Medium:油Oil,水Water,氣體Air 適用溫度Applicable temperature:-70-240℃ -20-440℃
| 序號 NO. | 公稱壓力 Norminal pressure | 公稱通徑 DN | 進口 INLET | 出口 OUTLET | 閥體材料 VALVE BODY MATERIAL |
| 1 | 20Mpa | 6 | 1/2NPT | 法蘭Flange | 35# |
| 2 | 20Mpa | 6 | 1/2NPT | 法蘭Flange | SS304 |
| 3 | 32Mpa | 6 | 1/2NPT | 法蘭Flange | 35# |
| 4 | 32Mpa | 6 | 1/2NPT | 法蘭Flange | 1Cr18Ni9Ti |
