TQ210-7S開發板類目 > 商鋪首頁 > 產品展示 > 廣州市開發板廠家_S5PV210/Cortex-A8架構TQ210-7S開發板

S5PV210/Cortex-A8架構TQ210-7S開發板

廣州市開發板廠家

采購數量

1 套以上

價格

￥1080.00

運費： 廣東廣州市番禺區 | 買家支付運費

購買數量： 庫存 10000套

在線詢盤聯系廠家：18933954379

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（S5PV210/Cortex-A8架構TQ210-7S開發板）

品牌： 天嵌
型號： TQ210V3-7S
類型： 單片機

底板功能特性說明

底板尺寸	18313118mm（不含接口尺寸）
底板層數	2層
輸入電壓	5伏電源輸入
底板功率	0.5W (5V-100mA，均值)
底板+核心板功耗	2W（5V-400mA，均值）
底板+核心板+7寸屏TN92	5W（5V-1000mA，均值）
Usb OTG	1路USB_OTG 2.0下載接口
Usb Host	4路USB_HOST 2.0輸出
功放輸出	支持左右聲道各1W輸出功率（8歐負載）
TV out	1路
HDMI	HDMI v1.3,1080p@30fps 高清數字輸出
Audio	MIC、PHONE、集成功放接口，板載駐極體話筒
Ethernet	10/100M DM9000AEP
COM（232、485、TTL）	2路5線RS232，4路TTL，1路RS485（復用）
Bus接口	支持總線擴展
Keypad	6*6矩陣鍵盤
RTC備用電池	1個
SD卡座	1個
T-flash卡	預留10腳排針接口
WIFI	支持 SDIO WIFI，USB WIFI（可選配）
User key	8個
Beep(Buzzer)	1路PWM控制的蜂鳴器
GPRS模塊	支持USB接口
ADC	8路12位ADC接口,1路電位器模擬ADC輸入
PWM	3路，1路蜂鳴器，2路顯示屏
SPI	2路SPI接口，支持加速度傳感器模塊
I2C	3路I2C
EEPROM	板載EEPROM芯片AT24C02
JTAG	10pin（2x5，2.0間距）
PMU管理按鍵	1個
RST復位	1個復位按鍵
Camera	3路，支持CMOS、攝像頭（流媒體格式）雙CMOS攝像頭模塊接口，可一鍵切換，支持自動識別（部分系統），支持1080 高清
in	可用轉接板外接于CAMERA接口
User Led	2個
用戶按鍵	8個
紅外IrDA	1路，支持紅外遙控
MIPI接口	硬件支持12M Camera IF/MIPI CSI-2
溫度傳感器	1個，溫度傳感器采集功能
LCD類型選擇	底板支持電容屏/電阻屏自由切換，可接VGA模塊，跳線在LCD接口右邊

TQ210_COREB核心板介紹

TQ210_COREC核心板和TQ210_COREB核心板功能一樣強大，TQ210_COREB做了升級改動，引出了I2S0接口，使TQ210_COREB核心板能夠支持HDMI語音和聲卡芯片語音同步輸出。核心板引出管腳對比如下表格：

管腳	TQ210_COREC	TQ210_COREB
143	XBGSEL	Xi2sSDO0_1
144	AC97_SDO	Xi2sSDO0_0
145	AC97_BITCLK	Xi2SCLK0
146	AC97_SDI	Xi2sSDI0
147	AC97_SYNC	Xi2sLRCK0
148	AC97_RESETn	Xi2sCDCLK0
149	GPC1_0	AC97_BITCLK/GPC0_0
150	GPC1_1	AC97_RESETn/GPC0_1
151	GPC1_2	AC97_SYNC/GPC0_2
152	GPC1_3	AC97_SDI/GPC0_3
153	GPC1_4	AC97_SDO/GPC0_4
154	PWRHOLD	Xi2sSDO0_2

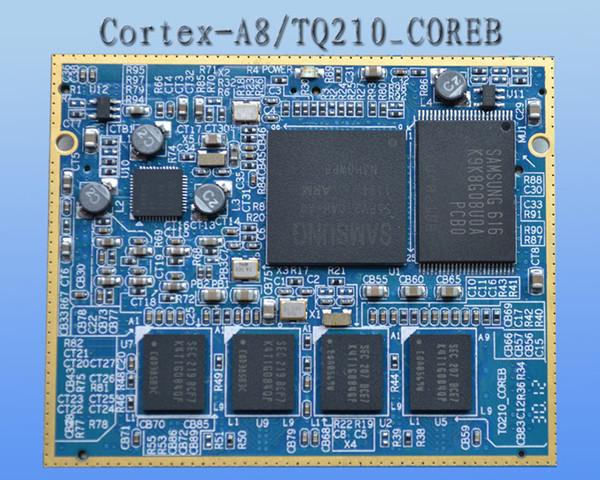

TQ210_COREB核心板實物圖

核心板參數及電氣特性

核心板尺寸	63537mm
核心板層數	10層板沉金工藝、布局、布線充分考慮EMC、EMI
核心板引腳數	280pin，采用B2B接口
CPU	Samsung S5PV210 Cortex A8
主頻	1GHz
DDR2	1G，DDR2 128M*8pcs
Nandflash	1G，SLC（K9K8G08）可以擴展至2G
PMU	采用TI專為210設計的電源管理芯片：TPS659101
核心板功率	1.5W (5V-300mA)

核心板對應底板封裝尺寸圖

軟件支持介紹：
目前提供android 2.3 和Linux PDA系統（內核2.6.35.7）。Android4.0系統，并且提供Android 4完全開發手冊和使用手冊，配套視頻教材。

Android內核功能

? 針對s5pv210的硬件解碼編碼驅動
? 圖像旋轉翻轉驅動
? 數字攝像頭驅動（自動識別OV9650或OV3640或監控器轉接板（即攝像頭），以模塊形式提供，提供應用軟件編程所需的API和控制字）
? 加速度傳感器驅動（以模塊形式提供，提供應用軟件編程所需的API和控制字）
? 紅外接收驅動
? 溫度傳感器驅動（以模塊形式提供，提供應用軟件編程所需的API和控制字）
? Zigbee驅動SPI接口（以模塊形式提供，提供應用軟件編程所需的API和控制字）
? 支持動態調整所支持的LCD參數（以模塊形式提供，配置單中可以選擇特定LCD類型，更加方便項目開發）
? 支持虛擬觸摸屏（天嵌科技特有功能，可通過網絡操作設備，以模塊形式提供，提供應用軟件編程所需的API和控制字）
? 電容屏驅動
? HDMI影音同步

下面是TQ210 PDA常規的驅動：

? YAFFS文件系統（Android 2.3）
? EXT4文件系統（Android 4.0）
? RTC驅動
? IIC驅動
? LCD驅動
? 背光燈驅動
? 電阻屏驅動
? ADC驅動
? PWM驅動
? 聲卡驅動
? 100M網卡驅動
? USB驅動
? 4串口驅動
? 用戶按鍵驅動
? SD卡驅動
? SDIO WIFI驅動
? 3G驅動
