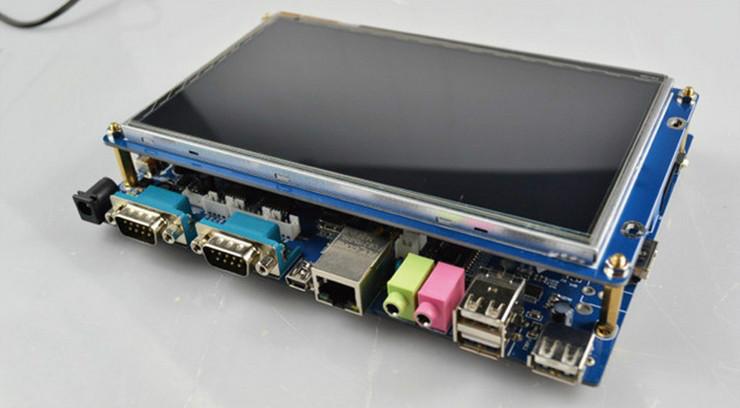

供應天嵌ARM嵌入式Cortex-A8三星TQ210V6開發板+7寸電容屏
[210核心板
SPV21O]
廣州市開發板寸電容屏廠家
[210核心板 SPV21O]
郵箱：
手機：
- 品牌： 天嵌
- 型號： TQ210V6-7S
- 類型： 核心配件
- 屏幕類型： 液晶
- 用途： 觸摸
- 接口： COM
- 尺寸： 7吋
- 質保： 1年

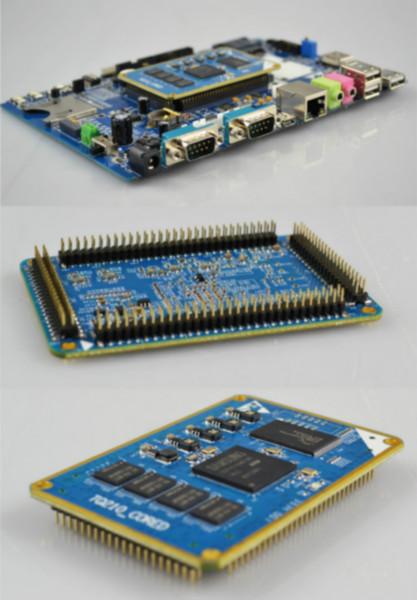

廣州天嵌計算機科技有限公司出品的 TQ210 使用 Samsung Cortex-A8 S5PV210 芯片， CPU采用 45nm 工藝制程，運行頻率可達 1GHz，處理器內部為 64/32 位總線結構，32/32KB一級緩存，512KB 二級緩存。自帶 3D 圖形加速引擎（SGX540），2D 圖形加速，支持8192x8192 分 辨率 。視 頻編 碼支 持 MPEG-4/H.263/H.264 達 到 1080p@30fps ， 解 碼MPEG2/VC1/Xvid 視頻達到 1080p@30fps ；支持高清 HDMI TV 輸出。
| 核心板尺寸 | 80x52mm |
| 核心板層數 | 8 層板沉金工藝、布局、布線充分考慮 EMC、EMI |
| 核心板引腳數 | 200pin，采用 SMD 式插針接口 |
| CPU | Samsung S5PV210 Cortex A8 |
| 主頻 | 1GHz |
| 內存 | 512MB，DDR2 128Mx4pcs |
| Nandflash | 512MB，SLC（S34ML04G100TF100）（4GB eMMC可選） |
| 電源管理 | 分立電源供電 |
| 核心板功率 | 1.5W (5V-300mA) |
| 底板尺寸 | 183x131mm（不含接口超出板外框部分） |
| 底板層數 | 2 層 |
| 輸入電壓 | 12 伏電源輸入 |
| 套板待機功率 | 2.4W |
| 套板功耗 | 3W |
| IO 口輸入電壓值 | 3.3V（禁止超過 3.3V 電壓輸入 IO 口） |
| Usb OTG | 1 路 USB_OTG 2.0 下載調試接口 |
| Usb Host | 3 路 USB_HOST 2.0 接口 |
| 功放輸出 | 支持左右聲道各 1W 輸出功率（8 歐負載） |
| HDMI | HDMI v1.3,1080p@30fps 高清數字輸出 |
| Audio | MIC、PHONE、集成功放接口，板載駐極體話筒 |
| Ethernet | 10/100M Dm9000CEP |
| COM（232、485、TTL） | 2 路 5 線 RS232， 4 路 TTL（兩路復用） ， 1 路 RS485 （復用） |
| Keypad | 6x6 矩陣鍵盤 |
| RTC 備用電池 | 1 個 |
| SD 卡座 | 1 個 |
| WIFI | 支持 SDIO WIFI，USB WIFI（可選配） |
| Beep(Buzzer) | 1 路 PWM 控制的蜂鳴器 |
| GPS 模塊 | 支持串口通信的 GPS 模塊 |
| 3G 模塊 | 支持配套的 USB-3G 模塊（可選配） |
| miniPCI-E 模塊 | 支持 USB 通信的標準 miniPCI-E 模塊 MF210 |
| ADC | 1 路電位器模擬 ADC 輸入 |
| PWM | 3 路，1 路用到蜂鳴器，2 路用到顯示屏 |
| SPI | 2 路 SPI 接口，可選配加速度傳感器模塊 |
| I2C | 3 路 I2C |
| EEPROM | 板載 EEPROM 芯片 AT24C02 |
| JTAG | 10pin（2x5，2.0 間距，預留在核心板上） |
| RST 復位 | 1 個復位按鍵 |
| Camera | 1 路，支持 CMOS、 攝像頭（流媒體格式）雙 CMOS 攝 像頭模塊接口，可一鍵切換，支持自動識別（部分系統） |
| in | 可用 轉接板外接于 CAMERA 接口 |
| User Led | 2 個 |
| 用戶按鍵 | 8 個 |
| 紅外 IrDA | 1 路，支持紅外遙控（可選配） |
| 溫度傳感器 | 1 個，溫度傳感器采集功能 |
| LCD 類型選擇 | 底板支持電容屏/電阻屏自由切換，可接 VGA 模塊，跳線在 LCD 接口右邊 |
| 啟動撥碼選擇 | 支持 NAND/EMMC/SD 卡/USB 多種啟動方式 |
| 品牌 | 群創 |
| 尺寸 | 7.0寸 |
| 顯示面積 | 152.4（H）mm×91.44（V）mm |
| 顯示顏色 | 16.7兆色 |
| 分辨率 | 800（H）×480×RGB（V） |
| 功耗 | 0.825W(典型值） |
| 對比度 | 300:1 |
| 亮度 | 320cd/m2（流明） |
| 使用溫度 | -20℃~70℃ |
| 使用次數 | 超過100,000次 |
| 響應時間 | ≤10ms |
| 接口 | 40pin的0.5間距的薄膜線接口和50pin的2.0間距的插針接口 |
| LCD供電 | 3.3V供電，LED背光 |
| 驅動板的尺寸 | 111mm（V）×178mm(H) |
| 重量 | 160g |
￥210.00
￥350.00
￥1129.00
