詳細信息（供應LED數碼管）

LED數碼管有一般亮和超亮等不同之分，也有0.5寸、1寸等不同的尺寸。小尺寸數碼管的顯示筆畫常用一個發光二極管組成，而大尺寸的數碼管由二個或多個發光二極管組成，一般情況下，單個發光二極管的管壓降為1.8V左右，電流不超過30mA。發光二極管的陽極連接到一起連接到電源正極的稱為共陽數碼管，發光二極管的陰極連接到一起連接到電源負極的稱為共陰數碼管。
?

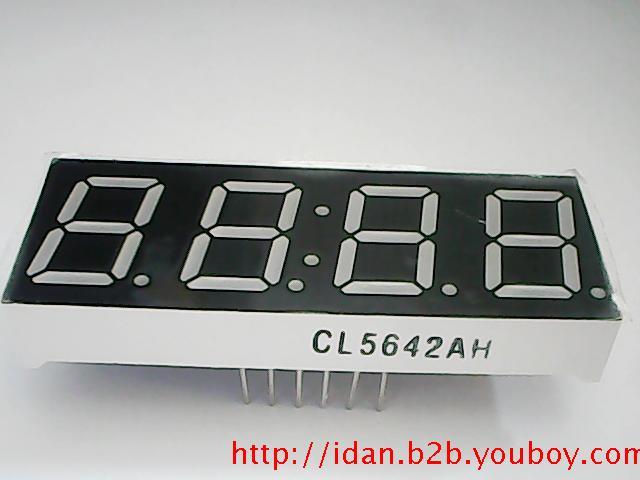

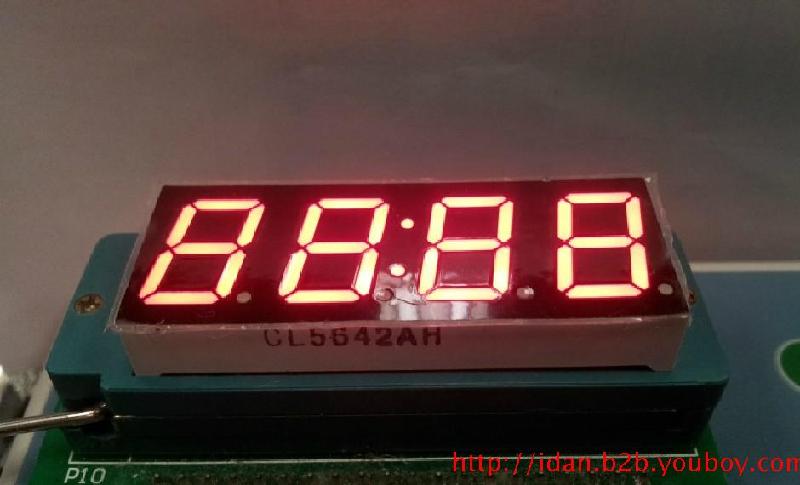

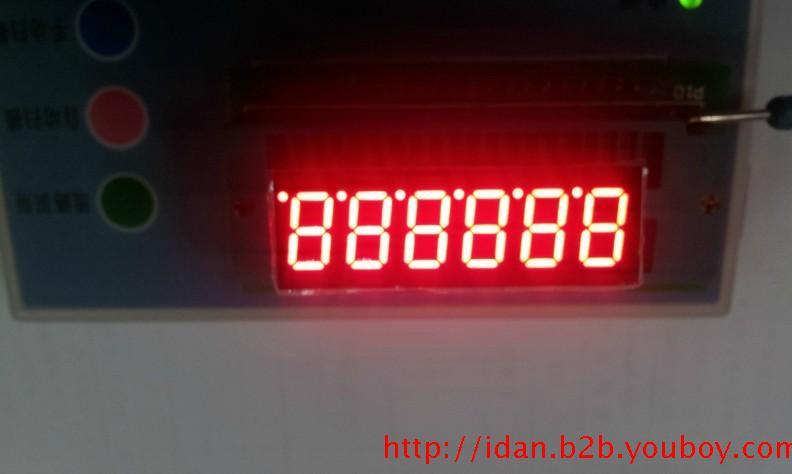

LED數碼管（LED Segment Displays）是由多個發光二極管封裝在一起組成“8”字型的器件，引線已在內部連接完成，只需引出它們的各個筆劃，公共電極。led數碼管常用段數一般為7段有的另加一個小數點，還有一種是類似于3位“+1”型。位數有半位，1，2，3，4，5，6，8，10位等等....，led數碼管根據LED的接法不同分為共陰和共陽兩類，了解LED的這些特性，對編程是很重要的，因?yàn)椴煌愋偷臄?shù)碼管，除了它們的硬件電路有差異外，編程方法也是不同的。圖2是共陰和共陽極數碼管的內部電路，它們的發光原理是一樣的，只是它們的電源極性不同而已。顏色有紅，綠，藍，黃等幾種。led數碼管廣泛用于儀表，時鐘，車站，家電等場合。選用時要注意產品尺寸顏色，功耗，亮度，波長等。
?
LED數碼管要正常顯示，就要用驅動電路來驅動數碼管的各個段碼，從而顯示出我們要的數位，因此根據LED數碼管的驅動方式的不同，可以分為靜態式和動態式兩類。
A、靜態顯示驅動：
靜態驅動也稱直流驅動。靜態驅動是指每個數碼管的每一個段碼都由一個單片機的I/O埠進行驅動，或者使用如BCD碼二-十進位*器*進行驅動。靜態驅動的優點是編程簡單，顯示亮度高，缺點是占用I/O埠多，如驅動5個數碼管靜態顯示則需要5×8=40根I/O口來驅動，要知道一個89S51單片機可用的I/O口才32個呢。故實際應用時必須增加*驅動器進行驅動，增加了硬體電路的復雜性。
B、動態顯示驅動：
數碼管動態顯示介面是單片機中應用最為廣泛的一種顯示方式之一，動態驅動是將所有數碼管的8個顯示筆劃"a,b,c,d,e,f,g,dp "的同名端連在一起，另外為每個數碼管的公共極COM增加位元選通控制電路，位元選通由各自獨立的I/O線控制，當單片機輸出字形碼時，所有數碼管都接收到相同的字形碼，但究竟是那個數碼管會顯示出字形，取決于單片機對位元選通COM端電路的控制，所以我們只要將需要顯示的數碼管的選通控制打開，該位元就顯示出字形，沒有選通的數碼管就不會亮。
透過分時輪流控制各個LED數碼管的COM端，就使各個數碼管輪流受控顯示，這就是動態驅動。在輪流顯示過程中，每位元數碼管的點亮?xí)r間為1～2ms，由于人的視覺暫留現象及發光二極體的余輝效應，盡管實際上各位數碼管并非同時點亮，但只要掃描的速度足夠快，給人的印象就是一組穩定的顯示資料，不會有閃爍感，動態顯示的效果和靜態顯示是一樣的，能夠節省大量的I/O口，而且功耗更低。
?
產品特點
1.LED數碼管以發光二極管作為發光單元，顏色有單紅，黃，藍，綠，白，黃綠等效果。單色，分段全彩管可用大樓，道路，河堤輪廓亮化，LED數碼管可均勻排布形成大面積顯示區域，可顯示圖案及文字，并可播放不同格式的視頻文件。通過電腦下flash、動畫、文字等文件，或使用動畫設計軟件設計個性化動畫，播放各種動感變色的圖文效果；
2.可放在PCB電路板上按紅綠蘭順序呈直線排列，以驅動芯片控制，構成變化無窮的色彩和圖形。外殼采用阻燃PC塑料制作，強度高，抗沖擊，抗老化，，防塵，防潮。LED護欄管具有功耗小，無熱量，耐沖擊，長壽命等優點，配合控制器，即可實現流水，漸變，跳變，追逐等效果。如果應用于大面積工程中，連接電腦同步控制器，還可顯示圖案，動畫視頻等效LED數碼全彩燈管可以組成一個模擬LED顯示屏，模擬顯示屏可以提供各種全彩效果及動態顯示圖像字符，可以采用脫機控制或計算機連接實行同步控制；可以顯示各式各樣的全彩動態效果?？刂葡到y(tǒng)采用三泰VISS燈光編程軟件編輯，數碼管控制花樣更改方便，只需將編輯生成的花樣格式文件復制進CF卡即可，數碼管控制器可以單獨控制，也可多臺聯機控制，數碼管安裝編排方式任意，適合各種復雜工程需求。數碼管、控制器以及電源等以標準公母插頭連接，方便快捷，并具有獨特的外形設計，全新的戶外防水結構
技術參數
規格：（有圓形、半圓形、D形）；
直徑有:30mm、40mm、50mm、80mm、100mm、 110mm
顏色：?jiǎn)渭t，黃，藍，綠，白，七彩；
外殼顏色：乳白；
性能：防水，防塵，，耐壓，耐破裂，耐高低溫，耐燃，抗沖擊老化；
防護等級：IP65級；
工作電壓范圍：24V-220V；
工作功率：8-12W；
工作環境：-40度-+75度。
正常壽命：　>80,000小時
?
?
應用領域
主要用于樓體墻面，廣告招牌、的DISCO、酒吧、、會所的門頭廣告牌等。特別適合應用于廣告牌背景、立交橋、河、湖護欄、建筑物輪廓等大型動感光帶之中，可產生彩虹般絢麗的效果。用護欄管裝飾建筑物的輪廓，可以起到突出美彩亮化建筑物的效果。事實證明，它已經成為照明產品中的一只奇葩，綻放在動感都市。
?
LED數碼管分類
1、從控制方式上分：分為內控方式（內部有單片機，通電自動變色）和外控方式（需要外接控制器才能變色）。
2、從變化方式上分：分為固定色彩的和七彩、全彩的；固定色彩的是用來勾輪廓的，全彩的可以勾輪廓，也可以組成管屏顯示文字、視頻等；
3、從尺寸上分：有D50的、D30的，這是直徑；長度基本上1米的（可以定制）
從；這個需要根據實際需要進行選擇就行了。
4、從內部可控性上分：有1米6段的，有1米8段的和1米12段、1米16段、1米32段的。也就是1米的管子內有幾段可以獨立受控； 1米段數越多，做視頻的效果越好。如果密度低，或者做些追逐效果，做1米6段也就可以了。
5、從led數量上，有1米96顆燈的，有1米144顆燈的；燈越多效果越好。一般做全彩的都是用1米144顆燈的。
6、從供電上分，分為高壓供電(直接220V供電)和低壓供電(12v供電，220v電源需要加開關電源轉換)；一般選擇低壓供電的，比較可靠穩定，高壓供電的容易燒毀。
7、按像素點分
一米16段燈管就是1米的燈管有16個像素點。
一般有6段數碼管、8段數碼管、12段數碼管、16段數碼管、32段數碼管等，16段的比較多。如6段數碼管一般使用在輪廓項目上。
?
?
LED數碼管引腳測量
找公共共陰和公共共陽，首先，我們找個電源（3到5伏）和不同規格的電阻，VCC串接個電阻后和GND接在任意2個腳上，組合有很多，但總有一個LED會發光的找到一個就夠了，然后用GND不動，VCC（串電阻）逐個碰剩下的腳，如果有多個LED（一般是8個），那它就什陰的了。相反用VCC不動，GND逐個碰剩下的腳，如果有多個LED（一般是8個），那它就什陽的。也可以直接用數位萬用表，紅表筆是電源的正極，黑表筆是電源的負極。
?

恒流驅動與非恒流驅動

1、顯示效果：由于LED基本上屬于電流敏感元件，其正向壓降的分散性很大，并且還與溫度有關，為了保證數碼管具有良好的亮度均勻度，就需要使其具有恒定的工作電流，且不能受溫度及其它因素的影響。另外，當溫度變化時驅動晶片還要能夠自動調節輸出電流的大小以實現色差平衡溫度補償。
2、安全性：即使是短時間的電流超載也可能對發光管造成性的損壞，采用恒流驅動電路后可防止由于電流故障所引起的數碼管的大面積損壞。另外，我們所采用的超大型積體電路還具有級聯延時開關特性，可防止反向尖峰電壓對發光二極體的損害。超大型積體電路還具有熱保護功能，當任何一片的溫度超過一定值時可自動關斷，并且可在控制室內看到故障顯示。
?
