詳細信息（供應【LQJ8-10QLQZBJ-10Q電流互感器】廠家、型號、圖片）

LQJ8-10Q LQZBJ-10Q電流互感器,全工況電流互感器LQJ8-10,LQZBJ-10電流互感器型號簡介:LQZBJ-10、LQJ8-10電流互感器型號為環氧樹脂澆注絕緣全封閉式支柱式結構。適用于額定電壓10kv及以下，額定頻率為50Hz，電力系統戶內裝置中作電流、電能計量測量及繼電保護之用。具有優良的絕緣性能和防潮能力是取代LQJ-10半封閉型老產品的新一代產品,一次電流5-600，準確級次：0.5/10p，LQJ8-10,QZBJ-10電流互感器型號作用原理:額定電流比(A)級次組合準確級及額定輸出一秒熱穩定電流(KA)
LQJ₈-10Q型電流互感器使用說明書
一、概述
本型電流互感器為環氧樹脂澆注絕緣、戶內型、全封閉結構的電流互感器，適用于10kV、50Hz的交流電力系統中供電流、電能測量及繼電保護用。
二、結構簡介
本型電流互感器絕緣主要由環氧樹脂組成，鐵芯采用優質取向冷軋硅鋼帶卷繞成圓形，二次均繞于圓周上，一次及二次繞組均澆注在環氧樹脂中，具有優良的絕緣性能和防潮能力，并容易做到表面清潔。一次繞組出線端標志為P₁、P₂，二次繞組出線端標志為1S₁、1S₂、2S₁、2S₂。互感器為減極性接線。互感器底部的安裝板上有接地螺栓及四個安裝孔。
三、技術數據
1．額定一次電流：5~600A；
2．額定二次電流：5A；
3．級次組合0.2S/10P10、0.5S/10P10、0.2/10P10、0.5/10P10、0.2S/0.5/10P10、0.5S/0.5/10P10、0.2/0.5/10P10；
4．額定絕緣水平：12/42/75kV；

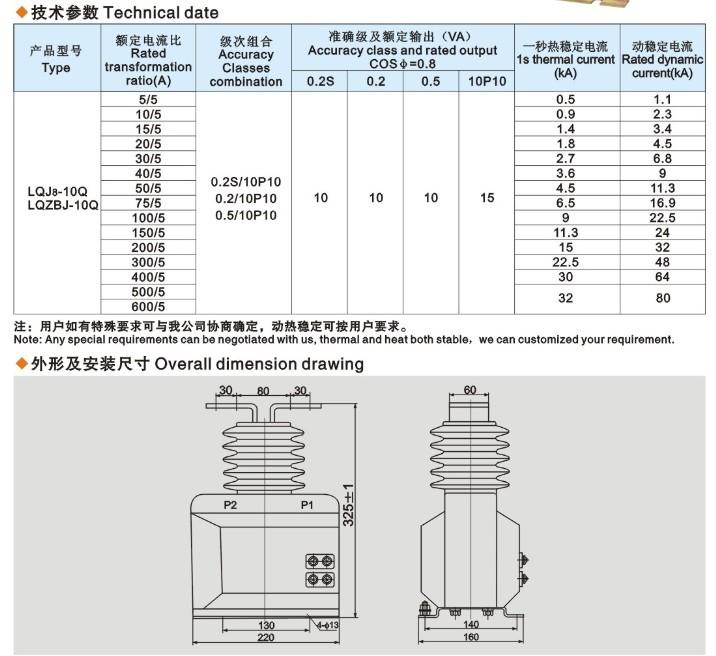

5．電流互感器的準確級及相應的額定輸出、準確限值系數及動、熱穩定電流見表：

額定電流比(A)	級次組合	準確級及額定輸出（VA）cosj=0.8					一秒熱穩定電流（kA）	動穩定電流（kA）
額定電流比(A)	級次組合	0.2S	0.5S	0.2	0.5	10P10	一秒熱穩定電流（kA）	動穩定電流（kA）
5/5	0.2S/10P10 0.5S/10P10 0.2/10P10 0.5/10P10 0.2S/0.5/10P10 0.5S/0.5/10P10 0.2/0.5/10P10	10	10	10	10	15	0.5	1.1
10/5							0.9	2.3
15/5							1.4	3.4
20/5							1.8	4.5
30/5							2.7	6.8
40/5							3.6	9
50/5							4.5	11.3
75/5							6.5	16.9
100/5							9	22.5
150/5							11.3	24
200/5							15	32
300/5							22.5	48
400/5							30	64
500/5							32	80
600/5							32	80

6．感器的局部放電水平符合GB1208-97及GB7354-85的要求。

六、使用與維護
1、安裝
產品安裝在戶外真空斷路器箱外，通過一次線圈出線銅排和二次線圈引線不銹鋼管固定，已隨機配備了不銹鋼螺母及密封圈。
2、使用
1．安裝使用前應檢查產品絕緣是否良好。
2．產品的任何一個二次繞組均不允許開路，所連接的回路中要經常檢查連接點是否有松脫現象，否則將在二次回路中感應高電壓危及人生和設備安全，如果某一個二次繞組暫時不用則應將其兩個出線端子短路。
3．產品應經常保持清潔，定期將產品從線路上隔離，拭去其上的灰塵和其它雜物，如發現環氧樹脂澆注體有裂縫時應即著手做絕緣試驗，并檢查產品內部有無故障發生及時進行妥善處理。
4．產品經長期停用或儲存后，再度使用時必須檢查絕緣是否良好，不符合要求的不能使用。
七、隨機文件
1、產品出廠試驗合格證；
2、產品使用說明書。
八、訂貨時應注明事項：
1、產品型號；
2、額定電壓；
3、電流比；
4、準確級；
5、用戶如有特殊需要，經雙方協商確定。
